Beta 564/3R Mode D'emploi page 18

MULTIPLICATEURS DE COUPLE avec dispositif antiretour
Si le dispositif antiretour ne peut être libéré, redémarrer le dispositif en poussant le sélec-
teur dans le sens antihoraire. Repositionner la clé et suivre la procédure 3 jusqu'à ce que
le mécanisme d'antiretour soit complètement libre. Tester le sens de rotation et s'assurer
que le dispositif fonctionne librement.
4. L'outil peut être enlevé du dispositif de fixation.
5. Il est important de s'habituer à utiliser cet outil en appliquant, initialement, de faibles
couples de serrage et le dispositif antiretour.
REMARQUE : veuillez procéder à un contrôle annuel des engrenages et des dents du
dispositif antiretour pour vérifier le niveau d'usure ou les dommages éventuels.
ENTRETIEN
Le seul entretien demandé à l'utilisateur est le remplacement des carrés de sortie. Pour éviter
les dommages internes (liés surtout à la surcharge du couple), le carré de sortie et l'arbre ont
été conçus de façon à se déformer en premier. Ceci permet d'éviter les dommages internes
et facilite les opérations de retrait.
Dans certains cas, le carré de sortie ne pourra pas être enlevé sans démonter le couvercle
des engrenages. Il est recommandé de remettre le multiplicateur à un revendeur agréé Beta
qui l'enverra à notre siège pour sa réparation.
Dans de nombreux cas, le carré d'entraînement peut être remplacé sans devoir retirer le
couvercle des engrenages. Lorsque cette condition se vérifie, enlever le boulon qui tient le
carré en position (boulon de type M4 ou M5). Enlever ensuite le carré cassé ou endommagé
et installer un carré neuf. Serrer le boulon (4,7 Nm pour les boulons M4 et 9 Nm pour les
boulons M5).
18

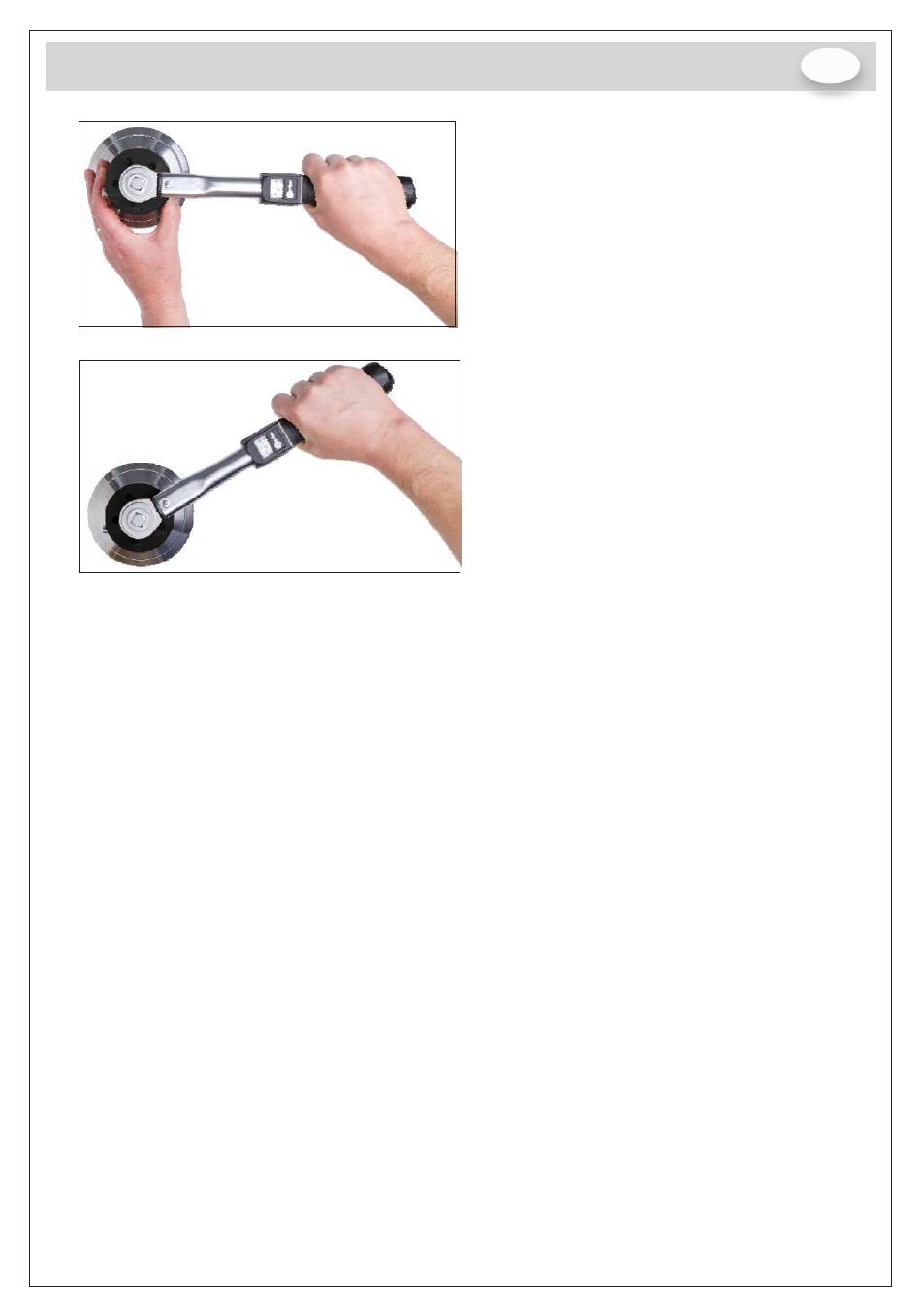

b.
Avec la clé encore chargée, déplacer le
« sélecteur de direction du dispositif antire
tour » dans le sens antihoraire.
5
FIGURE
c.
Laisser la clé tourner lentement jusqu'à ce
que le multiplicateur soit libre.
6
FIGURE
F
