Le pas de filetage souhaité est de 1,5mm.
Pour ce pas de filetage, enclenchez sur la vis mère la roue dentée 30T (1). En basculant l'indicateur de
filetage autour du perçage médian (2) , la graduation tourne. La table à gauche sur le traînard indique à
quelle graduation on peut basculer pour ce pas de filetage. Le Schloßmutter sera fermé (pour un pas de
1,5mm) pour l'opération de filetage quand le marquage (3) sur l'indicateur de filetage correspondra à un
trait (4) des chiffres 1, 3, 5, 7, 9 ou 11.
13.7 Poupée mobile
La poupée mobile sert de contre-palier pour le tournage entre-pointes, ainsi que pour la fixation d'outils
pour le perçage, et le filetage
minces.

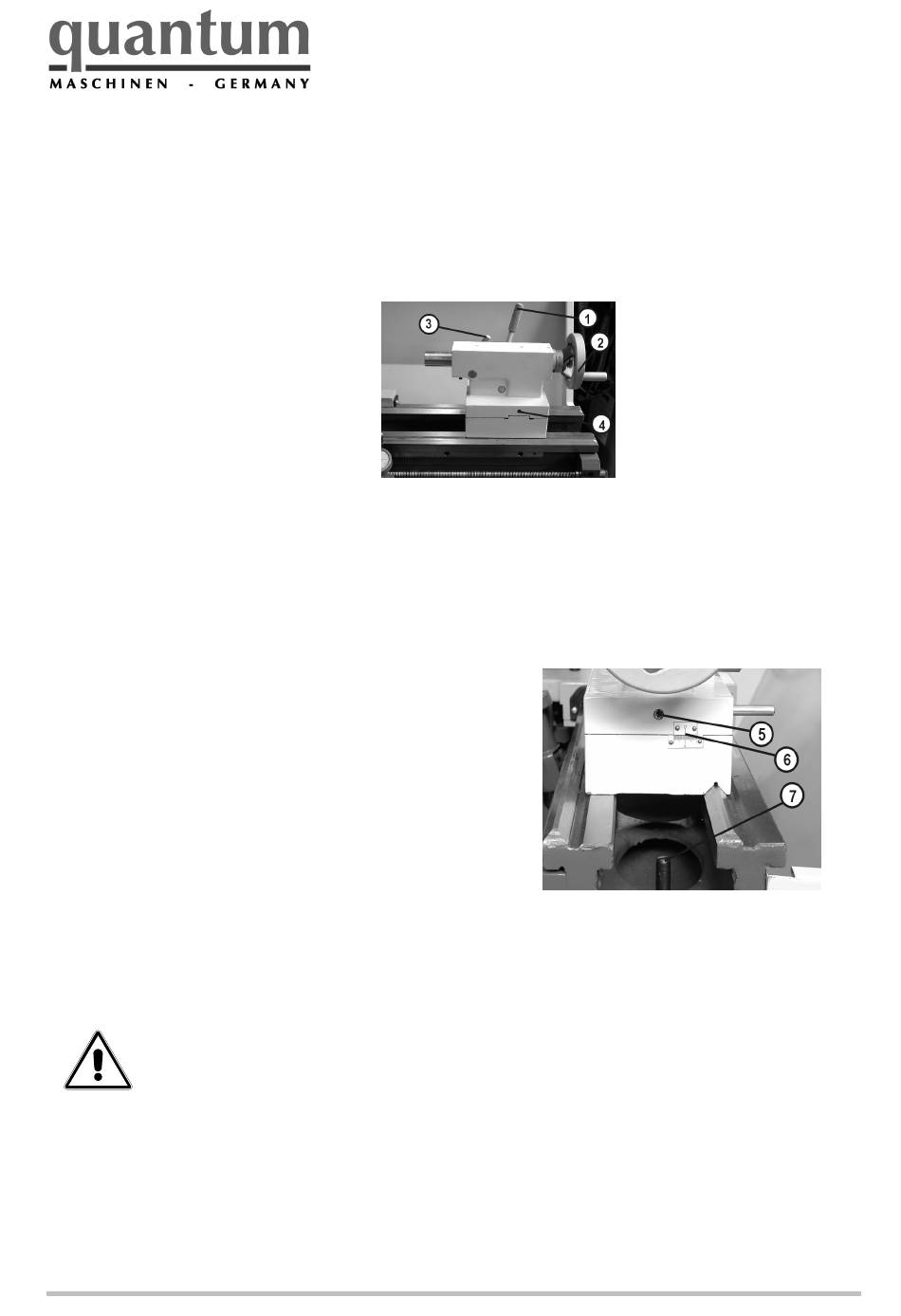

La poupée mobile peut être déplacée et bloquée avec le levier de blocage (1).
Le fourreau de la poupée mobile présente un cône intérieur MK3 pour recevoir des outils de tournage et
des pointes montées sur roulements à billes. Le fourreau peut se déplacer de 100mm. Sur le fourreau se
trouve une graduation en mm. Sur le volant (2) il y a une graduation pour un positionnement précis du
fourreau. Le blocage du fourreau est réalisé par le levier (3))
Déplacement de la poupée mobile en dehors du milieu pour le tournage conique:
Débloquez la poupée mobile immobilisée au moyen du levier de blocage (1). Dévissez d'environ ½ tour la
vis de blocage (5) sur la partie arrière. Ensuite déplacez la poupée mobile de la position médiane par un
vissage et dévissage alternatif des deux vis de déplacement (4). Le déplacement transversal souhaité
peut être lu sur la graduation (6). Ensuite resserrer d'abord la vis de blocage arrière puis les deux vis de
fixation. Re-bloquez la poupée mobile avec le levier de blocage.
Pour éviter la sortie involontaire de la poupée mobile en dehors de la plaque de base du tour, une butée
de sécurité (7) est vissée à l'extrémité de la plaque de base de tour.
Avertissement:
Vérifiez lors du travail entre-pointes, le blocage de la poupée mobile et du fourreau!
14.

Fixation des outils

Les outils de tournage doivent être fixés solidement de telle sorte que la tension de serrage soit
convenable. Pour cela on emploi des systèmes de serrage adaptés et des outils.
Lors de la fixation des outils les règles correspondantes à ces opérations sont à respecter.
Les systèmes de fixation les plus pratiques sont le multi-support et le système de fixation rapide.
24
. En décentrant la poupée mobile on peut tourner des cônes longs et
