Beschrijving van De LED 'Solar Net communicatie' brandt:
de LED 'Solar Net Voeding voor de datacommunicatie binnen het Fronius Solar Net is in orde
communicatie'
De LED 'Solar Net communicatie' is uit:
Storing bij de datacommunicatie in het Fronius Solar Net
-
-
De LED 'Solar Net communicatie' knippert elke 5 seconden kort:
Na uitschakeling vanwege een te hoge stroom of een te lage spanning tracht de inverter,
zolang de fout blijft bestaan, elke 5 seconden de stroomtoevoer naar het Fronius Solar Net
te herstellen.
Als de storing is verholpen, wordt de stroomtoevoer naar het Fronius Solar Net binnen 5
seconden hersteld.

Voorbeeld

Registratie en archivering van de inverter- en sensordata met behulp van de Fronius Da-
talogger en de Fronius Sensor Box:

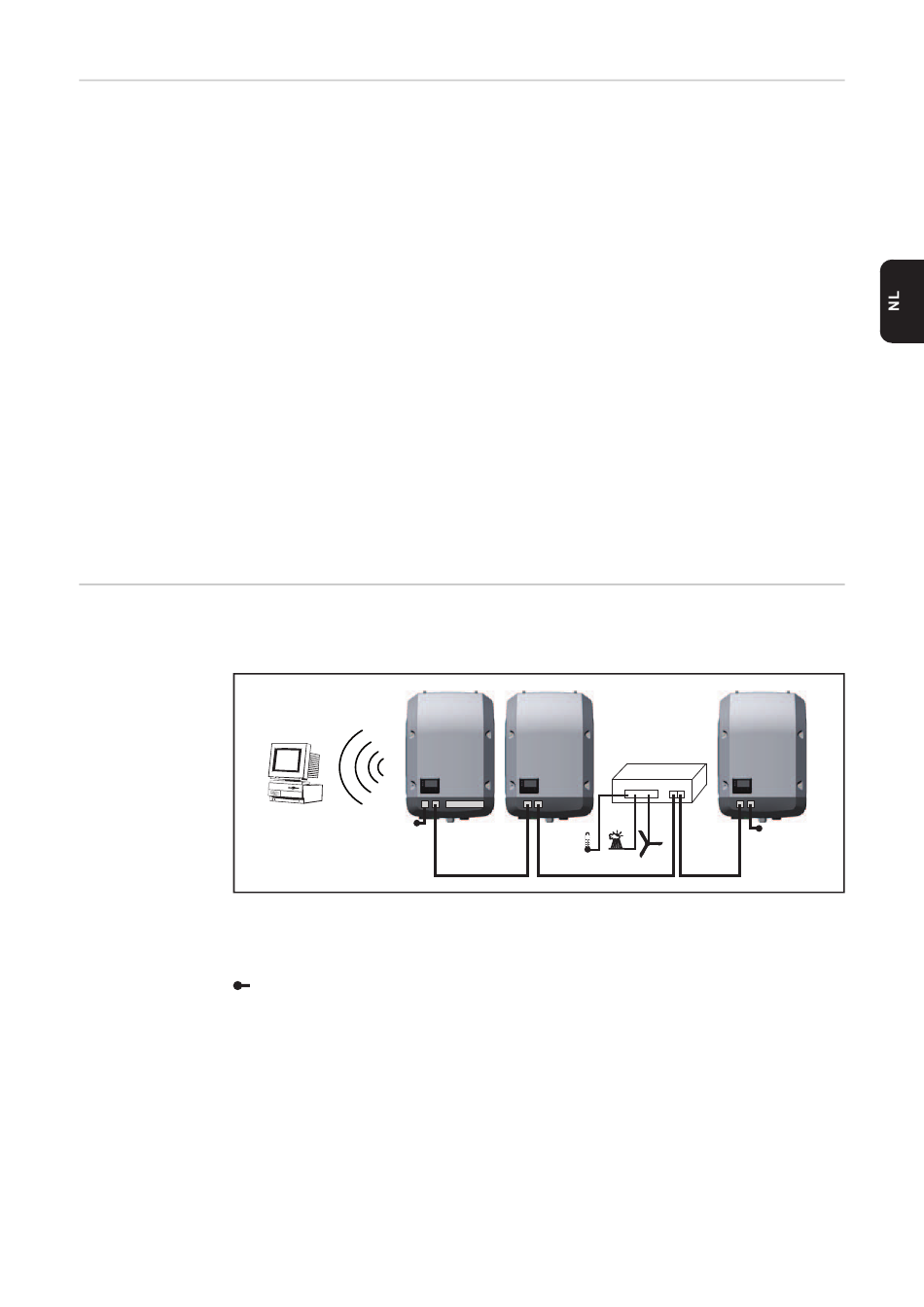

Data netwerk met 3 inverters en een Fronius Sensor Box:
- Inverter 1 met Fronius Datamanager
- Inverter 2 en 3 zonder Fronius Datamanager!
De externe communicatie (Solar Net) vindt plaats door de inverter via de datacommunica-
tiegedeelte. Het datacommunicatiegedeelte heeft twee RS 422-interfaces als in- en uit-
gang. De verbinding komt tot stand via RJ45-stekkers.
BELANGRIJK! Omdat de Fronius Datamanager als datalogger fungeert, mag geen ande-
re datalogger in de Fronius Solar Net Ring aanwezig zijn.
Per Fronius Solar Net Ring slechts een Fronius Datamanager!
Alle overige Fronius Datamanagers uitbouwen en het vrije vak voor optionele kaarten met
de bij Fronius optioneel verkrijgbare blinde afdekking (42,0405,2020) afsluiten of Fronius
Galvo light (zonder Fronius Datamanager) gebruiken.
Te hoge stroom (een stroom van > 3 A, bijvoorbeeld veroorzaakt door kortsluiting in
het Fronius Solar Net)
Te lage spanning (geen kortsluiting, de spanning in het Fronius Solar Net < 6,5 V, bij-
voorbeeld als er in het Fronius Solar Net te veel DATCOM-componenten zijn en de
voeding onvoldoende is)
In een dergelijk geval is een externe voeding van de DATCOM-componenten via een
externe voedingseenheid aan een van de DATCOM-componenten noodzakelijk.
Voor het vaststellen van een te lage spanning zo nodig ook andere DATCOM-compo-
nenten controleren.
IN
WLAN
* Fronius Datamanager
= eindstekker
1 2
* IN OUT
OUT
°C
W/m²
3
Sensor Box
OUT
IN
OUT
IN
m/s
129
