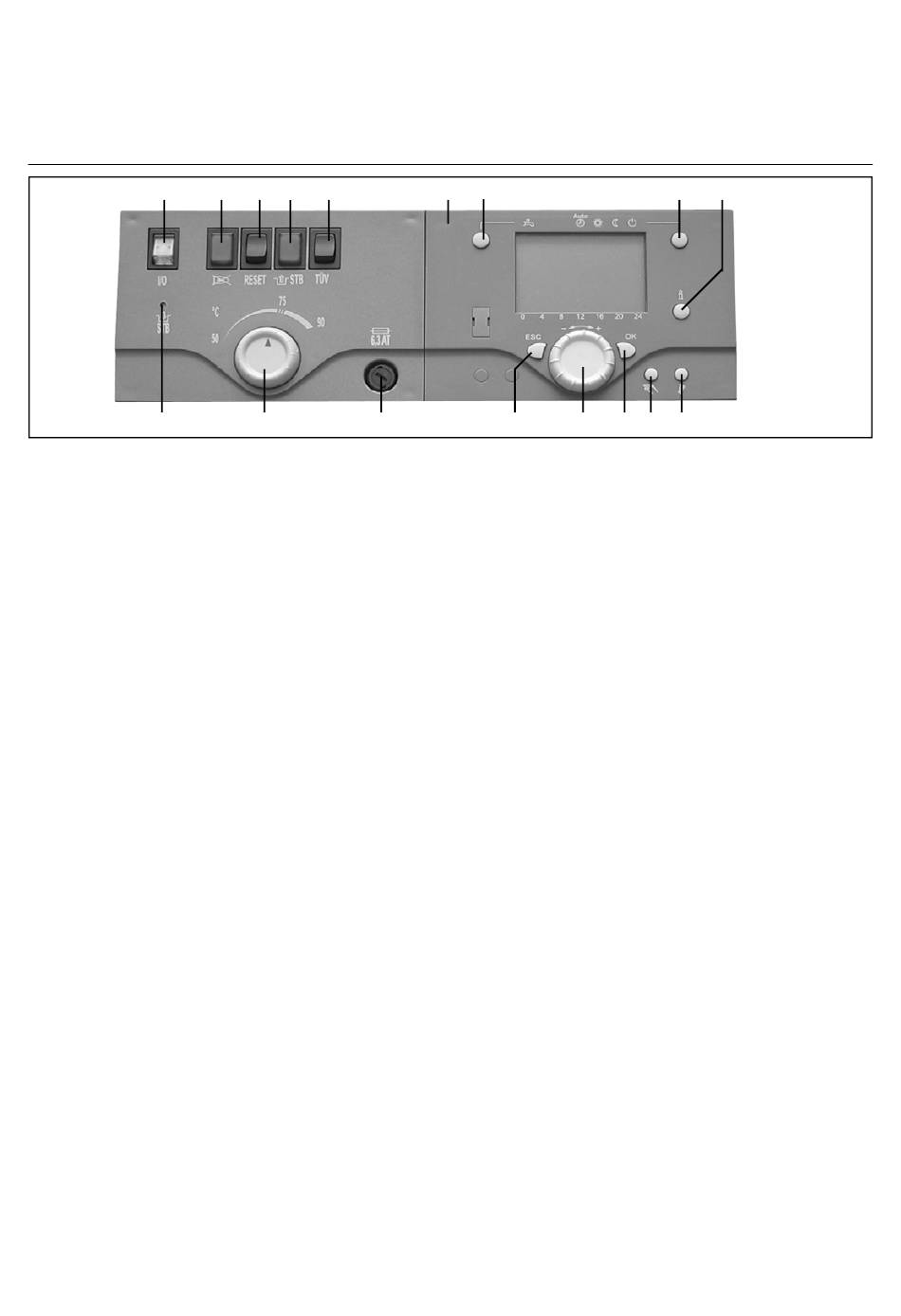

Tableau de commande avec régulateur de chauffage
LOGON B G1Z1
1
10
1
Commutateur marche/arrêt
2
Témoin de dérangement du brûleur
3
Touche de déverrouillage du
brûleur (Reset)
4
Témoin de dérangement du STB
(thermostat limiteur de sécurité)
5
Touche de contrôle STB (TÜV)
6
Régulateur de chauffage
7
Touche de mode d'utilisation eau
chaude sanitaire
8
Mode de fonctionnement circuit
chauffage
9
Touche info
Tableau de commande
Le tableau de commande est fixé à la
chaudière avec tous les éléments de
commande.
Câblage
Lors du câblage des appareils, il
convient de bien séparer les câbles
d'alimentation basse tension des
câbles raccordés au secteur. Il est
interdit d'utiliser le même tracé ou la
même gaine (directives VDE).
En outre, des tensions d'induction
peuvent perturber le système de
régulation.
6
2
3
4
5
11
12
10 Touche de déverrouillage du
thermostat limiteur de sécurité
11 Bouton de réglage de la tempéra-
ture maximale de la chaudière
12 Fusible fin
13 Touche d'annulation ESC
14 Réglage de la température
ambiante
15 Touche de confirmation OK
16 Touche de fonction mode manuel
17 Fonction Ramoneur
Accessoires
Sonde de température extérieure:
QAC 34 NTC = 1 kΩ
Sonde de température de canalisation
montante :
QAC 36 NTC = 10 kΩ
Sonde de température du réservoir:
QAC 36 NTC = 10 kΩ
Sonde de température du collecteur
Appareil ambiant:
QAA 75 à raccordement bifilaire
QAA 78 pour liaison radio
Émetteur radio:
pour sonde de température
extérieure QAC 34
Récepteur radio:
pour sonde de température
extérieure QAC 34
émetteur/récepteur QAA 78
6
7
13
14
15 16 17
Description du régulateur de
chauffage LOGON G1Z1
•
•
•
•
•
et/ou
•
•
•
8
9
3 programmes de chauffage
hebdomadaire
Programme hebdomadaire 1 pour
circuit de chauffage 1.
Programme hebdomadaire 3/P
sélectionnable pour pompe de
circuit de chauffage ou pour pompe
de circulateur d'eau sanitaire.
Programme hebdomadaire séparé
commutable pour eau sanitaire
Bouton rotatif de réglage de
température
Touche de fonctionnement annuel
automatique
Bouton ramonage
Bouton de mode manuel
Sélection du mode de fonctionne-
ment par boutons-poussoirs
Tests d'entrée et de sortie simpli-
fiant la mise en service et les tests
des fonctions
