MI 3201
Symboles affichés :
Fil0 (Fil1, Fil2, Fil3)
5000V
U=5308V
I=266nA
19.9G
C=1.2nF
Tm:05min 00s
R1000V=20.0G
R2000V=20.0G
R3000V=20.0G
R4000V=19.9G
R5000V=19.9G
U1=1077V
U2=2142V
U3=3239V
U4=4283V
U5=5308V
Notes :
L‟information du minuteur est affiché du début de la mesure jusqu‟à la fin de chaque
mesure d‟échelon.
U
U
0.8U
0.6U
0.4U
0.2U
0
T
2T

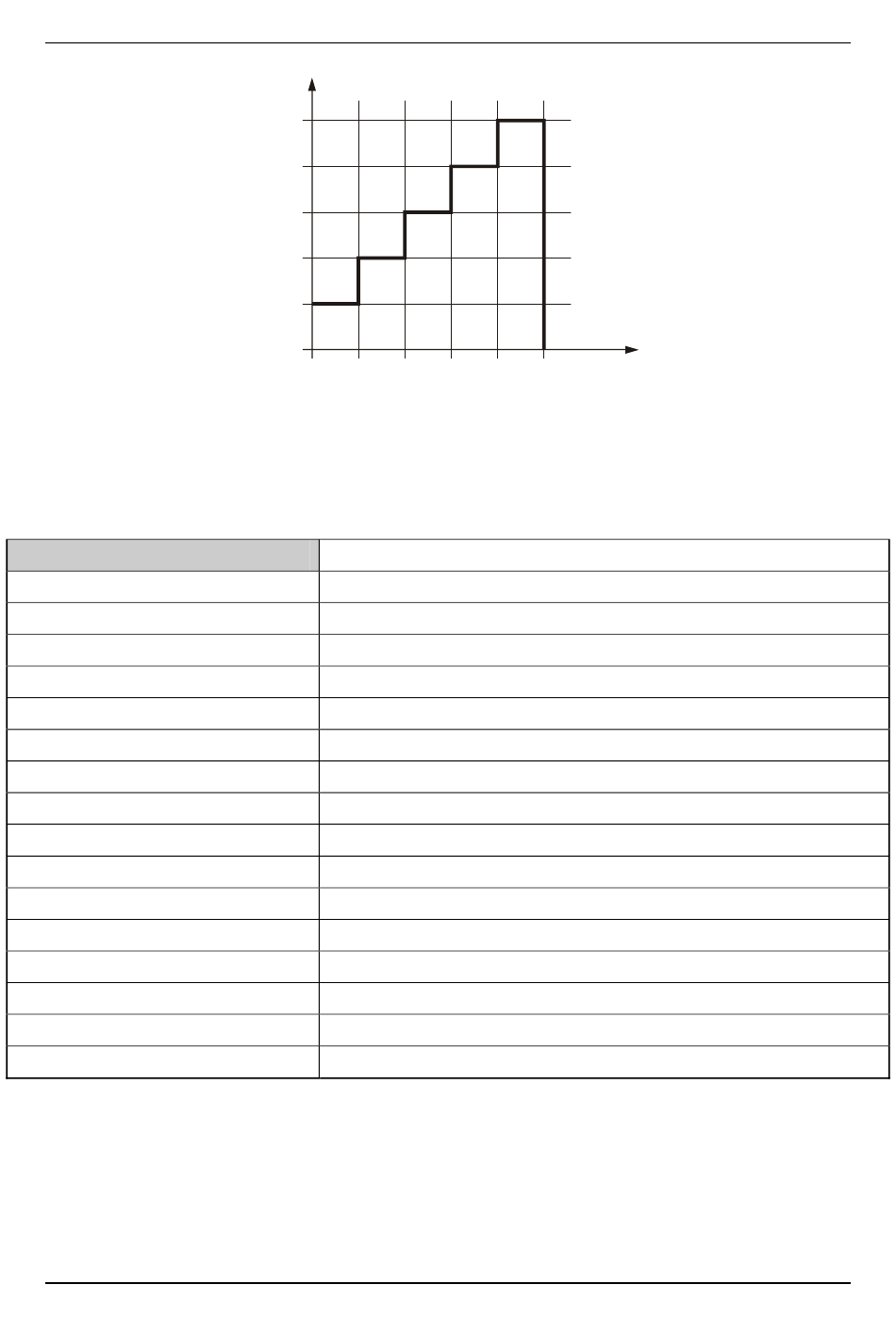

Schéma 24. Tension d'essai incrémentale
Modèle de Filtre activé, voir le chapitre 5.3. Configuration
Régler la Tension d‟essai– Echelon 125 V
Tension d‟essai réelle – valeur mesurée
Courant d‟essai réel – valeur mesurée
Résistance d‟isolement – Résultat
Capacitance de l‟objet mesuré
Durée réelle du test
Dernier résultat du 1er pas
Dernier résultat du 2ème pas
Dernier résultat du 3ème pas
Dernier résultat du 4ème pas
Dernier résultat du 5ème pas
Tension au 1
Tension au 2ème pas
Tension au 3ème pas
Tension au 4ème pas
Tension au 5ème pas
3T
4T
5T
er
pas
41
Mesures
