Notice d'utilisation d'origine
ZAdyn4B 110-180
5.8
Transformateur de commande dans le câble de réseau
Attention !
En cas d'utilisation d'un transformateur de commande dans le câble de réseau du ZAdyn4B, un
ATTENTION!
condensateur doit être branché en parallèle à l'enroulement primaire du transformateur (voir Fig.).
Le condensateur sert à empêcher une augmentation extrême de la tension en cas de panne de
tension sur une des phases à laquelle le transformateur est raccordé. Cette augmentation de la
tension peut entraîner la destruction du filtre réseau. Cette augmentation de la tension est causée par
une résonance du transformateur de commande avec les composants antiparasites, lesquels sont
utilisés en général avec les convertisseurs de fréquence.
L 1
L 2
1
L 3
PE

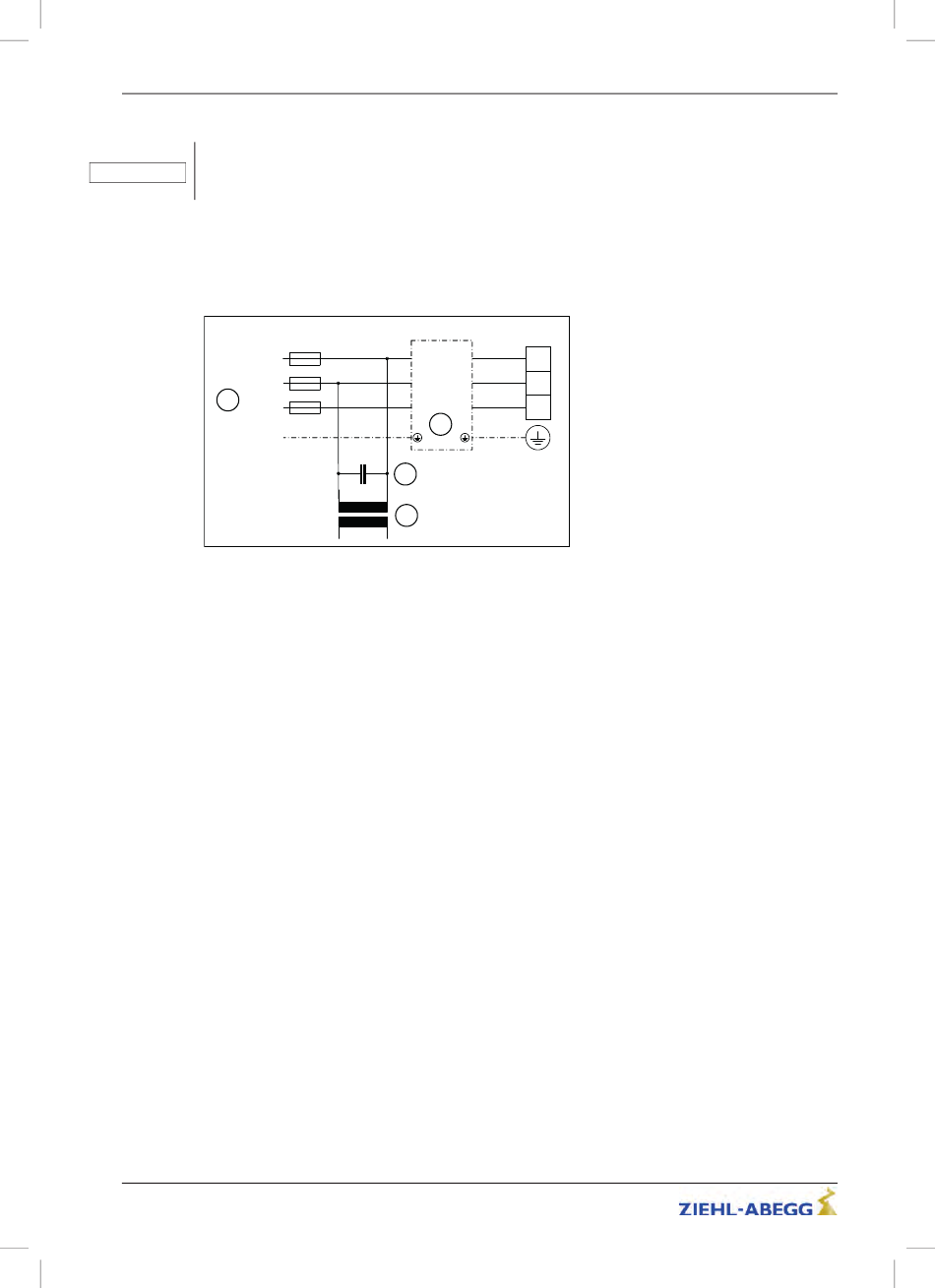

Transformateur de commande dans le câble de réseau
1 Réseau 3~ 400V/PE/50Hz
2 Bobine de réactance à courant de réseau - filtre d'antiparasitage
3 Condenseur
4 Transformateur de commande
Types de condensateur recommandés pour Cx :
•
Type Epcos B2583210µF/640V-AV
•
Condensateurs pour démarrage du moteur avec les données suivantes : 10 µF/450 VAC
De plus, il faut tenir compte de ce qui suit :
•
pour une coupure séquentielle, couper en dernier les phases sur lesquelles sera exploité le
transformateur
•
ne pas surdimensionner le transformateur
•
si un transformateur chargé et un transformateur non chargé exploité par intermittence sont utilisés
dans la commande, ceux-ci sont à utiliser sur les mêmes phases
5.9
Raccordement moteur
5.9.1
Section de câble
La section de câble doit être définie en fonction du courant nominal moteur et des conditions
ambiantes (par ex. température, type de pose) selon DIN VDE 0298-4.
5.9.2
Type de câble
Utiliser en général des câbles blindés pour le raccordement moteur ! Il est permis d'utiliser des câbles
rigides ou des câbles flexibles. Pour les câbles flexibles, il est recommandé d'utiliser des douilles pour
embout de conducteur.
Tension nominale U0 / U : 450 / 750 VAC
5.9.3
Longueur de câble
La longueur de câble maximale est de 25 m. Si le câble d'alimentation moteur est > 25 m, le respect
des normes DIN EN 12015 (Compatibilité électromagnétique - Emissions parasites) et DIN EN 12016
(Compatibilité électromagnétique – Immunité aux parasites) ne peut plus être garanti.
R-TBA15_01-F 2104 Index 006
L 1
L 1 . 1
L 2
L 2 . 1
L 3
L 3 . 1
2
Cx
3
0 V
400 V
4
0 V
230 V
Art.N°. 00163453-F
26/210
Installation électrique
L 1
L 2
L 3
