Procédez comme suit :
1.
Activez le mode « Magcontrol » dans le menu client, voir le chapitre 9.2.1
"Menu client" à la page 12.
2.
Raccordez la conduite de refoulement à proximité du raccordement du
vase d'expansion de pression à membrane.
–
Assurez-vous que la pression de remplissage nécessaire pour la
réalimentation d'eau potable est détectée par le capteur de pression
« PIS ».
–
Pour le calcul de la pression de remplissage, voir le chapitre 7.2
"Détermination de la pression minimale de service P
commande" à la page 8.
3.
Ne jamais passer sous les diamètres nominaux requis pour les conduites de
réalimentation « WC ».
–
Cela vous permet d'éviter une cadence intempestive de
réalimentation.

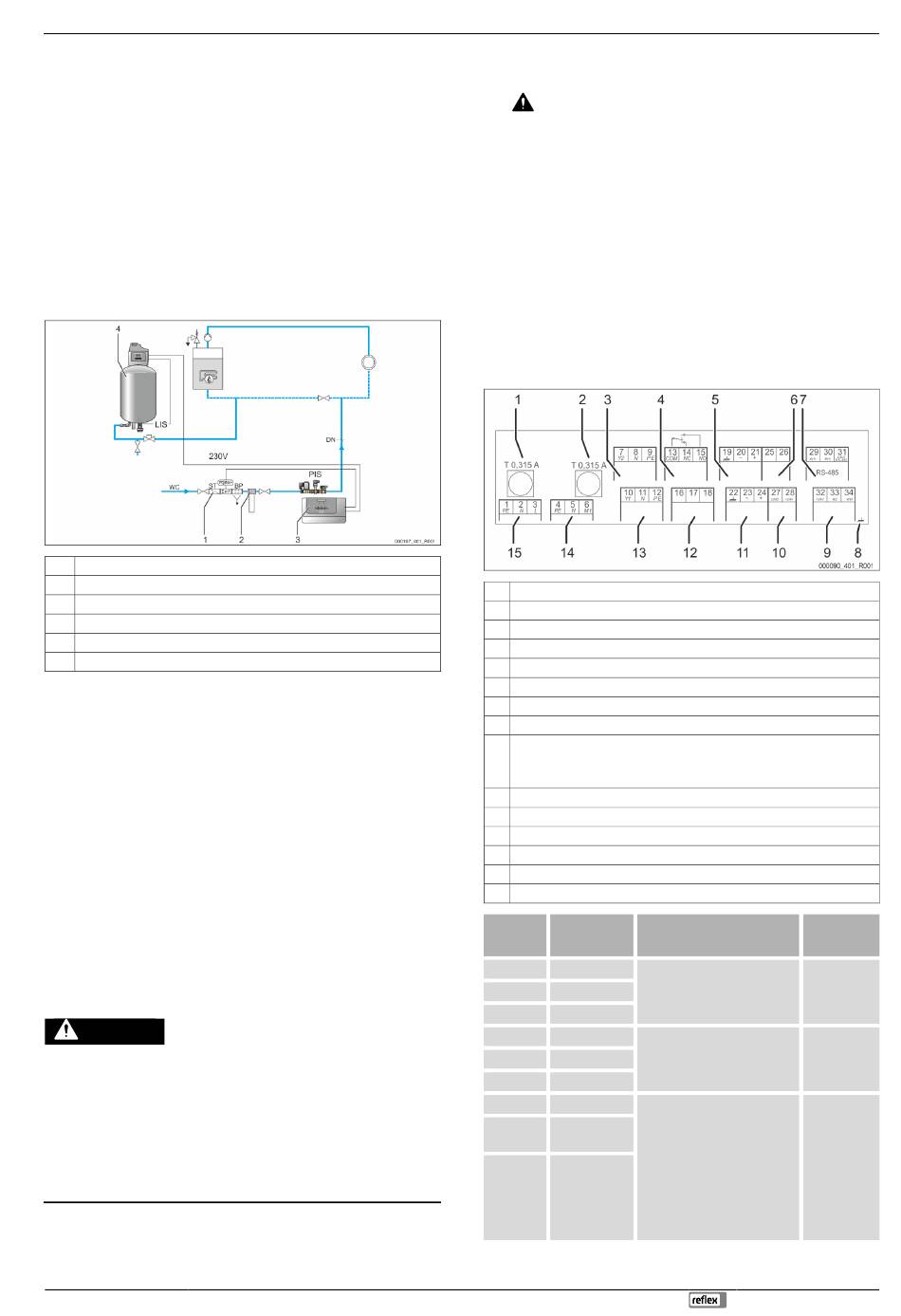

Représentation à titre d'exemple de la réalimentation dépendant du niveau avec
« Fillcontrol Plus ».
1
Fillset Impuls
2
Installation d'adoucissement « Fillsoft »
3
Fillcontrol Plus
4
Station de maintien de pression « Reflexomat »
WC Conduite de réalimentation vers l'appareil
DN
Diamètre nominal de la conduite de réalimentation
La station de maintien de pression comprend un dispositif de surveillance pour le
niveau de remplissage dans le vase d'expansion. Si le niveau minimal n'est pas
atteint dans le vase d'expansion, la station de maintien de pression envoie un
signal à la commande de l'appareil. La réalimentation est activée. De l'eau
potable est alimentée dans l'installation.
Procédez comme suit :
1.
Activez le mode « Levelcontrol » dans le menu client, voir le chapitre 9.2.1
"Menu client" à la page 12.
2.
La pression de remplissage pour la réalimentation en eau potable doit être
supérieure d'au moins 1,7 bar à la pression de service minimale « P
le chapitre 7.2 "Détermination de la pression minimale de service P
l'unité de commande" à la page
Remarque !
La combinaison d'installations d'adoucissement (par exemple Fillsoft)
avec l'appareil est possible et disponible comme équipement
supplémentaire en option, voir le chapitre 4.6 "Équipement
supplémentaire en option" à la page 5.
6.5
Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
•
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
•
S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords à la charge du client.
pour l'unité de
0
0
0
8.
Fillcontrol Plus — 19.10.2020 - Rev. C
1.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute
remise en marche.
2.
Démontez le couvercle.
DANGER : danger de blessures mortelles par choc électrique. Même
après avoir débranché la fiche de secteur, certains composants de la carte
de l'appareil peuvent rester sous tension 230 V. Avant de retirer les
couvercles, débranchez complètement l'unité de commande de l'appareil
de l'alimentation électrique. Assurez-vous que la platine est hors tension.
3.
Installez un passe-câble à vis adapté au câble concerné. Par exemple M16
ou M20.
4.
Faites passer tous les câbles à travers le passe-câbles.
5.
Raccordez tous les câbles conformément au schéma des bornes.
–
Pour la protection par fusibles à la charge du client, observez les
puissances connectées de l'appareil, voir le chapitre 5
"Caractéristiques techniques" à la page 5.
6.
Montez le couvercle.
7.
Raccordez la prise secteur à l'alimentation en tension 230 V.
8.
Mettez l'installation en marche.
Le raccordement électrique est terminé.
6.5.1
Schéma des bornes
1
Fusible « L » pour l'électronique et les électrovannes
2
Fusible « N » pour électrovannes
3
Électrovanne (sauf avec le robinet à boisseau sphérique motorisé)
4
Message collectif
5
Non utilisé
6
Non utilisé
7
Interface RS-485
8
Blindage
9
Entrées numériques
•
Compteur d'eau
•
Manque d'eau
10 Non utilisé
11 Entrée analogique pour la pression
12 Demande d'appoint d'eau externe (uniquement avec « Levelcontrol »)
», voir
13 Non utilisé
pour
14 Non utilisé
15 Alimentation secteur
N° de
borne
1
PE
2
N
3
L
13
COM
14
NC
15
NO
16
libre
17
Réalimentation
(230 V)
18
Réalimentation
(230 V)
Signal
Fonction
Tension d'alimentation 230 V
par câble avec prise
d'alimentation.
Message collectif (libre de
potentiel).
Demande d'appoint d'eau
externe lors de la
réalimentation dépendant du
niveau.
•
Par exemple d'une
commande de maintien
de pression.
(Régler la commande sur
« Levelcontrol »)
Montage
Câblage
En usine
Sur site, en
option
Sur site, en
option
Français — 7
