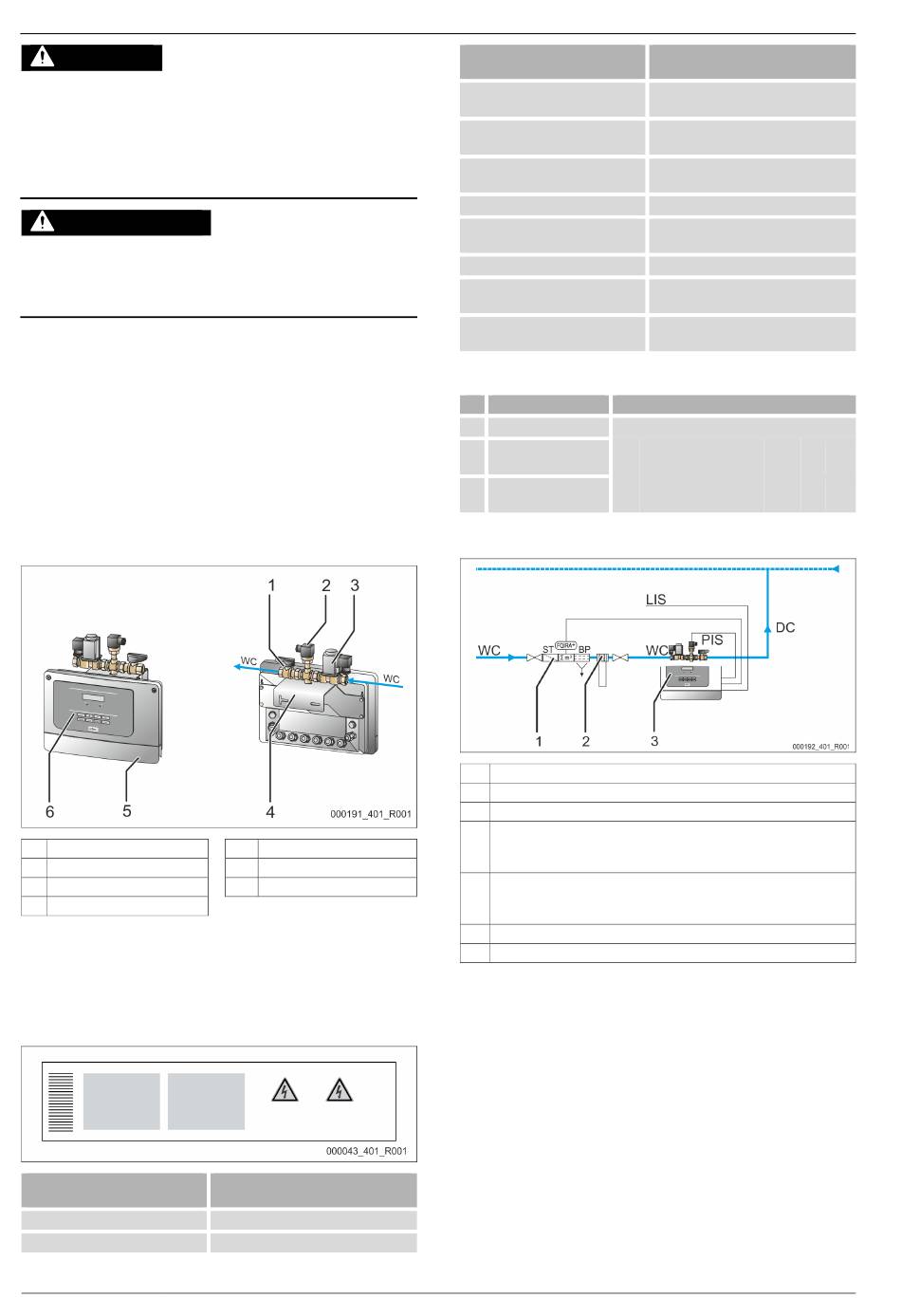

Description de l'appareil
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque
de brûlures et de blessures au niveau des raccords dû à la sortie soudaine
d'eau ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
AVERTISSEMENT
Risque de blessures dû au poids élevé
Les appareils sont très lourds. Il existe un risque de blessures corporelles et
d'accidents.
•
Utiliser pour le transport et le montage uniquement des dispositifs de
levage adaptés.
4
Description de l'appareil
4.1
Description
L'appareil est une station de réalimentation sans pompe pour les systèmes d'eau
de refroidissement et de chauffage. La commande régule la réalimentation de
l'eau pour le système.
L'appareil est adapté pour deux systèmes de réalimentation :
•
Réalimentation d'eau fraîche dans les systèmes avec un vase d'expansion
de pression à membrane.
•
Réalimentation d'eau fraîche dans les systèmes avec une station de
maintien de pression.
4.2
Synoptique
1
Équipement d'arrêt « BV »
2
Capteur de pression « PIS »
3
Vanne d'appoint d'eau « WV »
4
Console de fixation au mur
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
Inscription sur la plaque
signalétique
Type
Serial No.
4 — Français
5
Capot, pliable
6
Commande Control Basic
WC
Entrée / sortie d'eau potable
Signification
Désignation de l'appareil
N° de série
Fillcontrol Plus — 19.10.2020 - Rev. C
Inscription sur la plaque
signalétique
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Code type
N°
1
Nom de l'appareil
2
Caractéristique de
débit kvs (m³/h)
3
Version acier
inoxydable
4.4
Fonction
1
Fillset Impuls
2
Installation d'adoucissement « Fillsoft »
3
Fillcontrol Plus
LIS
Surveillance de niveau de remplissage pour réalimentation dépendant
du niveau
•
Conduite de signal externe vers la commande
PIS
Capteur de pression pour réalimentation dépendant de la pression
•
Conduite de signal interne entre le capteur de pression et la
commande
WC Conduite de réalimentation vers l'appareil
DC
Conduite de réalimentation vers l'installation
Fillcontrol Plus commande la réalimentation de l'eau potable pour l'installation.
La commande surveille les fonctions suivantes :
•
La durée de réalimentation.
•
Les cycles de réalimentation.
•
Le débit de réalimentation avec l'installation en option d'un compteur
d'eau à impulsions.
De petites fuites sont détectées sur le réseau de l'installation par surveillance. En
cas de fuite, la réalimentation en eau est interrompue par la commande lorsque
la durée ou les cycles de réalimentation sont dépassés.
Fillcontrol Plus est compatible avec deux variantes de réalimentation :
•
Réalimentation dépendant de la pression d'eau dans l'installation avec
vase d'expansion de pression à membrane (mode « Magcontrol »).
–
Si la pression de service minimale de l'installation n'est pas atteinte,
le capteur de pression envoie un signal à la commande. La
réalimentation est activée. De l'eau potable est alimentée dans
l'installation. Pour le calcul de la pression de remplissage dans
l'installation, voir le chapitre 7.2 "Détermination de la pression
minimale de service P
pour l'unité de commande" à la page 8.
0
Signification
Pression minimale / maximale
admissible
Température de service maximale
continue
Température / température aller TS
minimale / maximale admissible
Année de fabrication
Pression de service minimale réglée en
usine
Pression de service minimale réglée
Pression de déclenchement réglée en
usine pour la soupape de sûreté
Pression de déclenchement réglée pour
la soupape de sûreté
Code type (exemple)
Fillcontrol Plus P
1,4
E
1
2
3
