Borne <REMOTE 2 IN>
Il est possible de contrôler le projecteur à distance (par commande de contact) depuis un panneau de commande
éloigné du projecteur où les signaux de la télécommande ne peuvent pas l'atteindre.
Utilisez la borne <REMOTE 2 IN> sur les bornes de connexion du projecteur pour connecter le panneau de
commande.

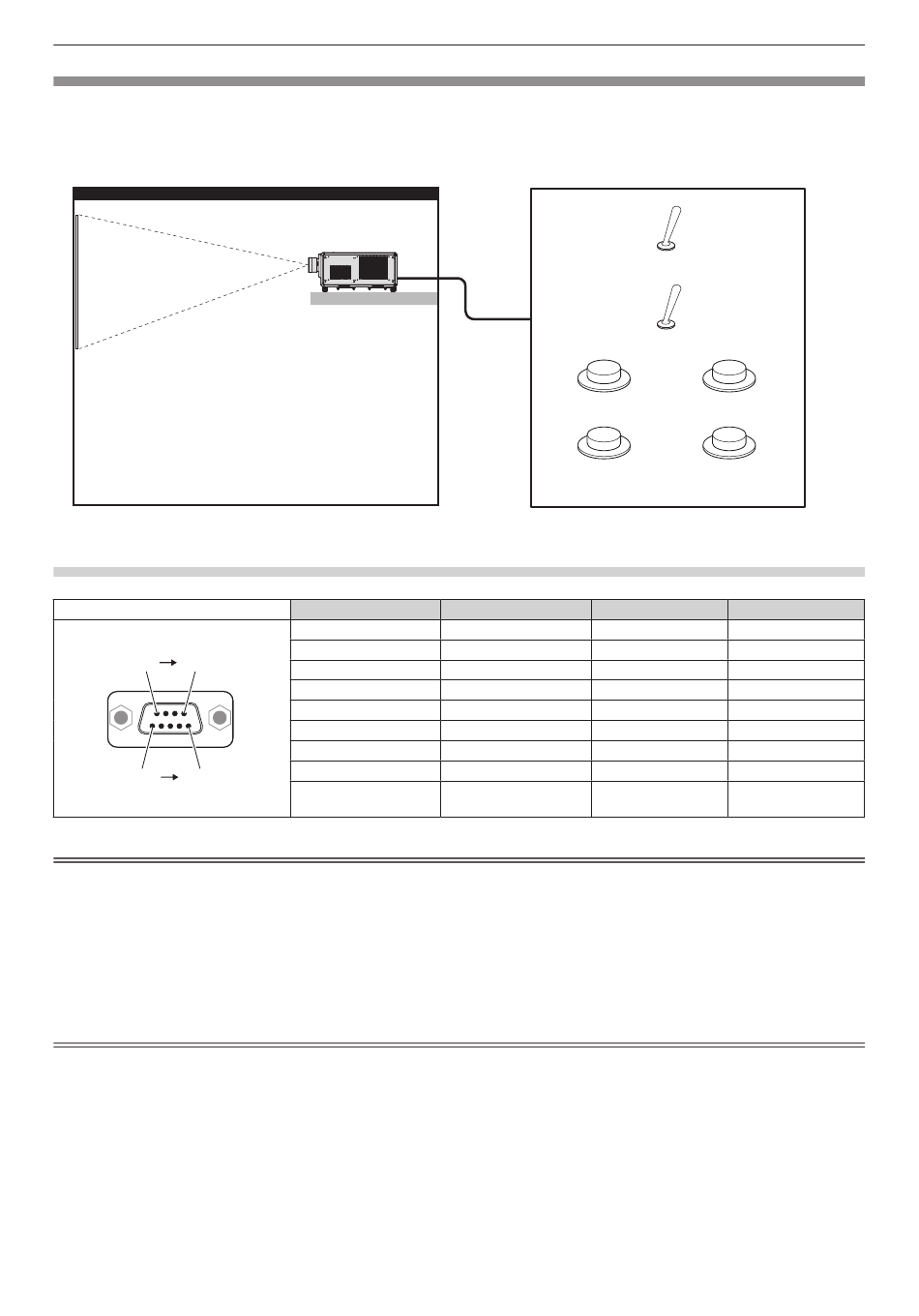

Emplacements d'installation en salle de réunion, etc.
Attributions des broches et noms des signaux
Vue extérieure
(6) (9)
(1) (5)
Attention
f Lors du contrôle, veillez à court-circuiter les broches (1) et (9).
f Lorsque les broches (1) et (9) sont court-circuitées, les touches suivantes du panneau de commande et de la télécommande sont
désactivées. Les commandes du RS-232C et les fonctions réseau correspondant à ces fonctions sont également désactivées.
g Touche de mise en marche <b>, touche de mise en veille <v>, touche <SHUTTER>
f Si les broches (1) et (9) sont court-circuitées, et si une broche de (3) à (7) est court-circuitée avec la broche (1), les touches suivantes du
panneau de commande et de la télécommande sont désactivées. Les commandes du RS-232C et les fonctions réseau correspondant à ces
fonctions sont également désactivées.
g Touche de mise en marche <b>, touche de mise en veille <v>, touche <HDMI>, touche <DISPLAYPORT>, touche <DVI-D>, touche
<SDI>, touche <DIGITAL LINK>, touche <SLOT 1>, touche <SLOT>, touche <INPUT MENU>, touche <SHUTTER>
Remarque
f Pour modifier les réglages des broches (2) à (8), réglez [MODE REMOTE2] sur [UTILISATEUR]. (x page 207)
320 - FRANÇAIS
Chapitre 7 Annexe — Informations techniques
N° de broche
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Télécommande
Télécommande/Contrôle de contact
Veille
Source lumineuse
HDMI
SDI
Panneau de télécommande à un autre emplacement
Nom du signal
GND
POWER
HDMI
DVI-D
SDI
DIGITAL LINK
Aucun
SHUTTER
EN SERVICE / HORS Contrôlé par la
SERVICE télécommande
Contrôle de contact
Allumé
DVI-D
DIGITAL LINK
Ouvert (H) Petit (L)
― GND
NON OUI
Autre HDMI
Autre DVI-D
Autre SDI
Autre DIGITAL LINK
― ―
NON OUI
Contrôlé par un
contact externe
