ET-D3LEU100, ET-D3LEW200
Remarque

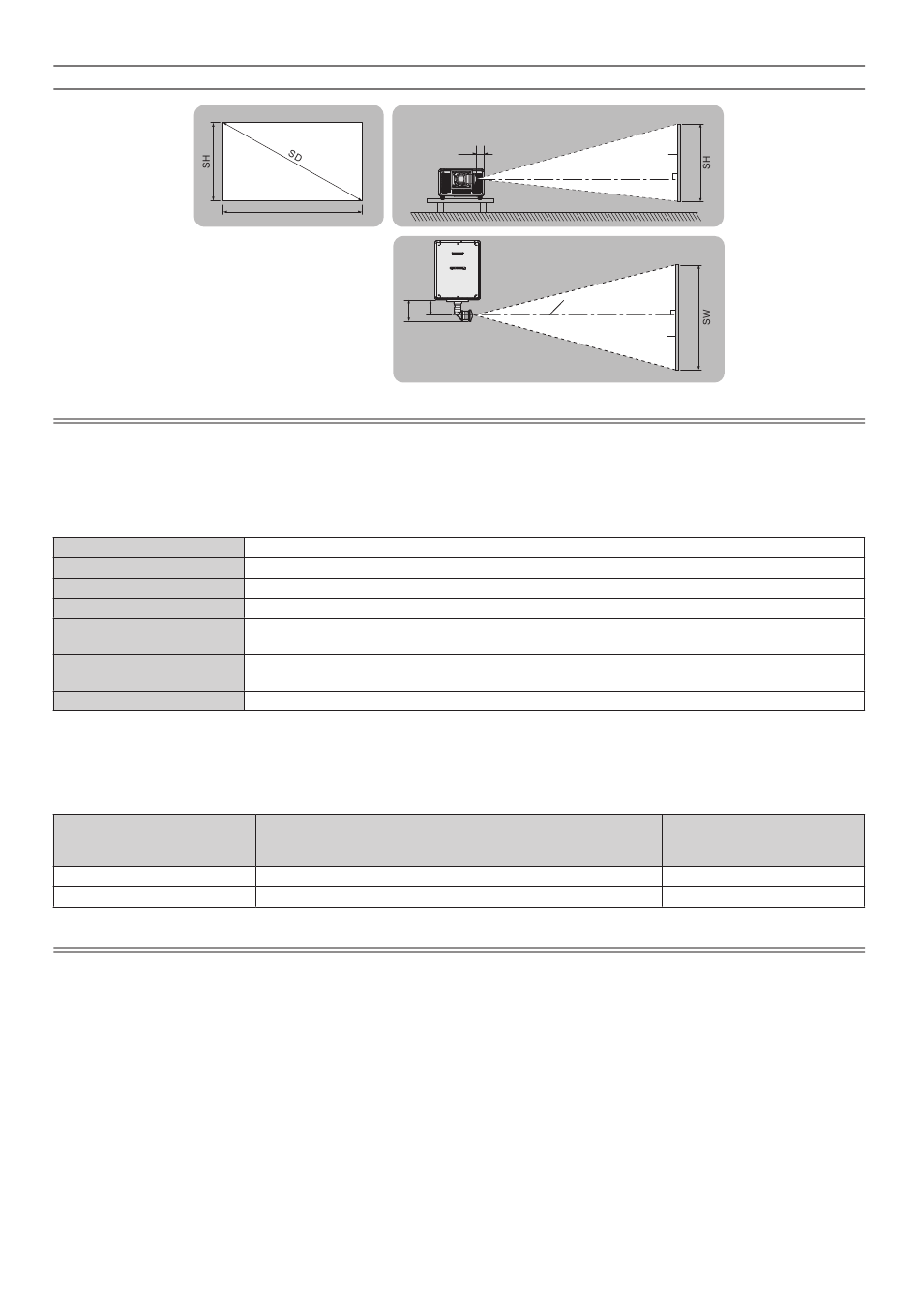

f Cette illustration est créée en partant du principe que la position et la taille de l'image projetée ont été alignées afin de s'afficher en plein
écran.
f Cette illustration n'est pas à une échelle exacte.
f L'axe optique de l'objectif est l'axe symétrique passant par le centre du système d'image optique. Cela ne correspond pas à la position du
centre de l'image à la position initiale. La position initiale est une position d'origine du déplacement de l'objectif (position verticale et position
horizontale de l'objectif) dépendant du résultat d'étalonnage.
SH
SW
SD
L (LW/LT)
*1 *2
L1
L2
L3
*1 Pour plus de détails sur la distance de projection, reportez-vous à la section « Formule de calcul de la distance de projection par rapport à l'objectif
de projection » (x page 56).
*2 LW : distance de projection minimale lorsque vous utilisez l'Objectif zoom
LT : distance de projection maximale lorsque vous utilisez l'Objectif zoom
N° de modèle de l'objectif de
projection
ET-D3LEU100
ET-D3LEW200
Remarque
f Pour la plage de réglage de la position de l'image projetée avec le déplacement de l'objectif, reportez-vous à la section « Plage de
déplacement de l'objectif » (x page 93).
Chapitre 2 Mise en route — Installation
Image projetée
SW
L1 L2
Hauteur de l'image projetée
Largeur de l'image projetée
Taille de l'image projetée
Distance de projection (distance entre l'extrémité avant de l'objectif de projection et l'écran)
Dimension de la partie saillante de l'objectif (distance entre la surface avant du projecteur et la pointe avant
de l'objectif de projection)
Position de l'axe optique de l'objectif (distance entre la surface avant du projecteur et l'axe optique de
l'objectif)
Position de l'apex de l'objectif (distance entre le côté du projecteur et l'apex de l'objectif)
Dimension de la partie saillante
de l'objectif (L1)
(valeur approximative)
0,285
0,351
L3
Écran
L (LW/LT)
Axe optique de l'objectif
Écran
Position de l'axe optique de
l'objectif (L2)
(valeur approximative)
0,209
0,255
(Unité : m)
Position de l'apex de l'objectif
(L3)
(valeur approximative)
0,101
0,126
