Panasonic PT-RZ34K Manuel D'utilisation page 64

Remarque
f Il est nécessaire de régler le menu [OPTION D'AFFICHAGE] → [SLOT IN] en fonction du périphérique externe branché ou du signal
d'entrée.
f Les bornes <DVI-D IN 1>/<DVI-D IN 2> peuvent être reliées au périphérique compatible HDMI et DVI-D. Cependant, certains périphériques
externes risquent de ne pas pouvoir projeter des images correctement (l'image ne s'affiche pas, par exemple).
f Les bornes <DVI-D IN 1>/<DVI-D IN 2> prennent en charge la liaison simple pour DVI 1.0. Elles ne prennent pas en charge la liaison
double pour DVI 1.0.
Pour les bornes <SDI 1 IN>/<SDI 2 IN/1 OUT>/<SDI 3 IN>/<SDI 4 IN/3 OUT> de la carte
d'interface

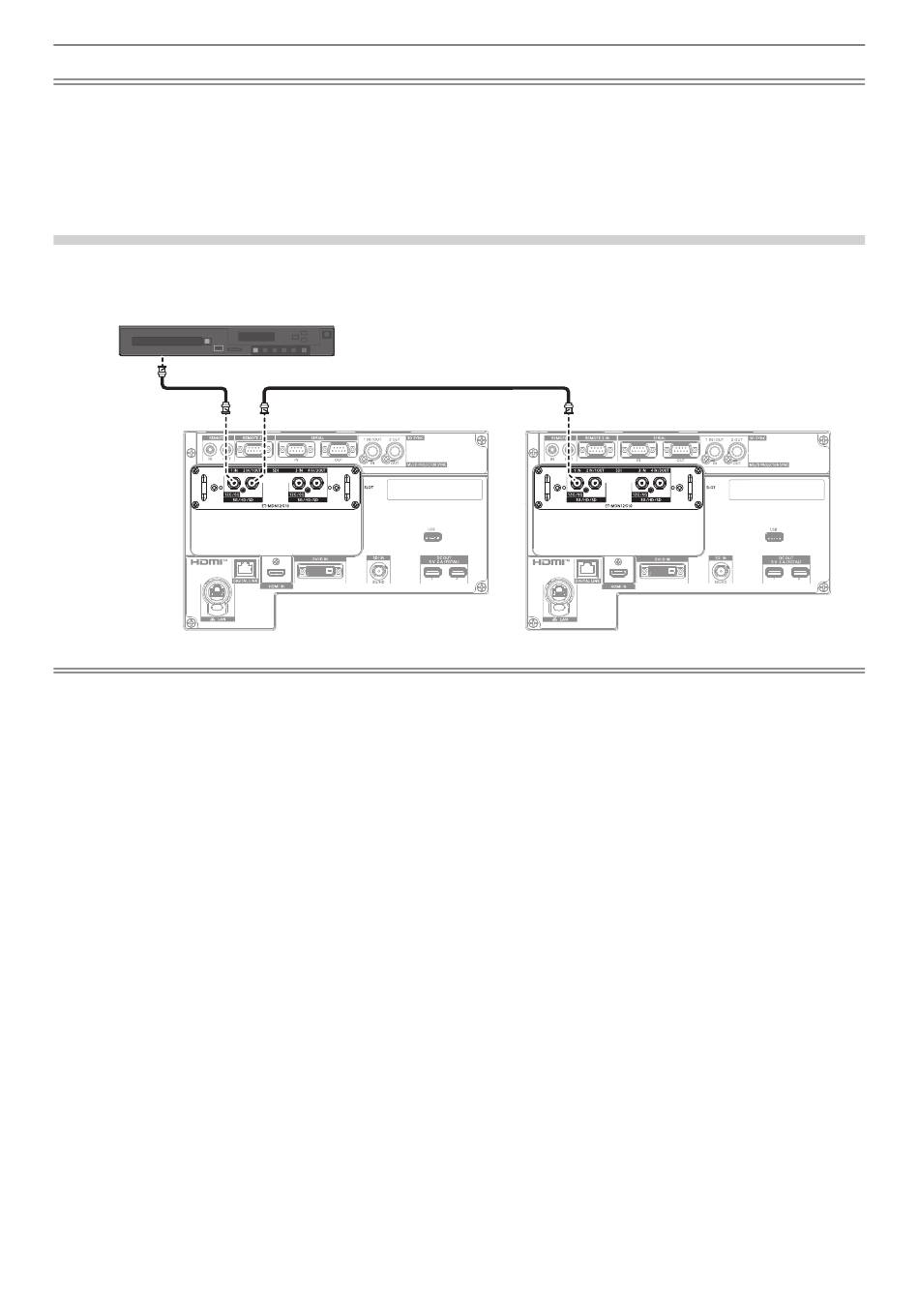

Voici un exemple de la Carte d'interface 12G-SDI optionnelle (N° de modèle : ET-MDN12G10) installée dans la
fente <SLOT>.
Périphérique compatible avec la sortie de signal 12G-SDI
Remarque
f Utilisez un câble de connexion de 5C-FB ou supérieur (tel que 5C-FB ou 7C-FB), Belden 1694A ou supérieur, ou L-5.5CUHD fabriqué par
Canare Electric Co., Ltd. pour transmettre correctement les images. La longueur maximum de câble qui peut être utilisée est la suivante.
Cependant, cette longueur maximum de câble est une directive approximative et ne garantit pas la distance de transmission.
g Signal HD-SDI, signal 3G-SDI : 150 m (492'2")
g Signal 6G-SDI : 80 m (262'6") (lorsque L-5.5CUHD est utilisé, la longueur de câble doit être de 110 m (360'11").)
g Pour le signal 12G-SDI, la longueur de câble diffère en fonction du réglage du menu [OPTION D'AFFICHAGE] → [SLOT IN] → [MODE
SDI].
Lorsque [MODE SDI] est réglé sur [ENTRÉE] : 50 m (164'1") (lorsque L-5.5CUHD est utilisé, la longueur de câble doit être de 100 m
(328'1").)
Lorsque [MODE SDI] est réglé sur [SORTIE] : 50 m (164'1") (lorsque L-5.5CUHD est utilisé, la longueur de câble doit être de 90 m
(295'3").)
f Lorsque le menu [OPTION D'AFFICHAGE] → [SLOT IN] → [MODE SDI] est réglé sur [SORTIE], fixez une résistance de terminaison (75 Ω)
à la borne sans connecter d'appareil comme destination de sortie.
f Utilisez le connecteur BNC compatible avec le câble coaxial et le type de signal à utiliser.
f Il est nécessaire de régler le menu [OPTION D'AFFICHAGE] → [SLOT IN] en fonction du périphérique externe branché ou du signal
d'entrée.
f Il est nécessaire de régler le menu [OPTION D'AFFICHAGE] → [SLOT IN] → [LIAISON SDI] lors de l'entrée du signal de liaison double.
f Pour entrer le signal de liaison double, utilisez le câble de même longueur et de même type pour la connexion aux bornes <SDI 1 IN> et
<SDI 3 IN>. L'image risque de ne pas être projetée correctement lorsque la différence de longueur entre les câbles est de 4 m (13'1") ou
plus.
f Connectez directement le projecteur au périphérique externe qui émettra le signal sans passer par un distributeur, etc., lors de la réception
des signaux de liaison double. Une différence de phase est générée entre le signal Link A et le signal Link B, et l'image risque de ne pas
être projetée correctement.
f Une erreur de détection de signal peut se produire lorsqu'un signal instable est reçu par le projecteur. Dans ce cas, réglez le menu
[OPTION D'AFFICHAGE] → [SLOT IN] sur le contenu correspondant au signal d'entrée.
f Les bornes <SDI 2 IN/1 OUT> et <SDI 4 IN/3 OUT> ne prennent pas en charge l'entrée du signal 6G-SDI ou 12G-SDI.
f Pour utiliser la borne <SDI 2 IN/1 OUT> ou <SDI 4 IN/3 OUT> comme borne de sortie, réglez le menu [OPTION D'AFFICHAGE] → [SLOT
IN] → [MODE SDI] sur [SORTIE].
64 - FRANÇAIS
Chapitre 2 Mise en route — Raccordement
Signal HD-SDI, signal 3G-SDI, signal 6G-SDI ou signal 12G-SDI
