Câblage et connexions
Adaptateur de liaison 3G2A9-AL004-E
Connecteur D-sub
à 25 broches
Utiliser un câble droit
RS-232C pourla con-
nexion au port
RS-232C de l'ordinateur
central.

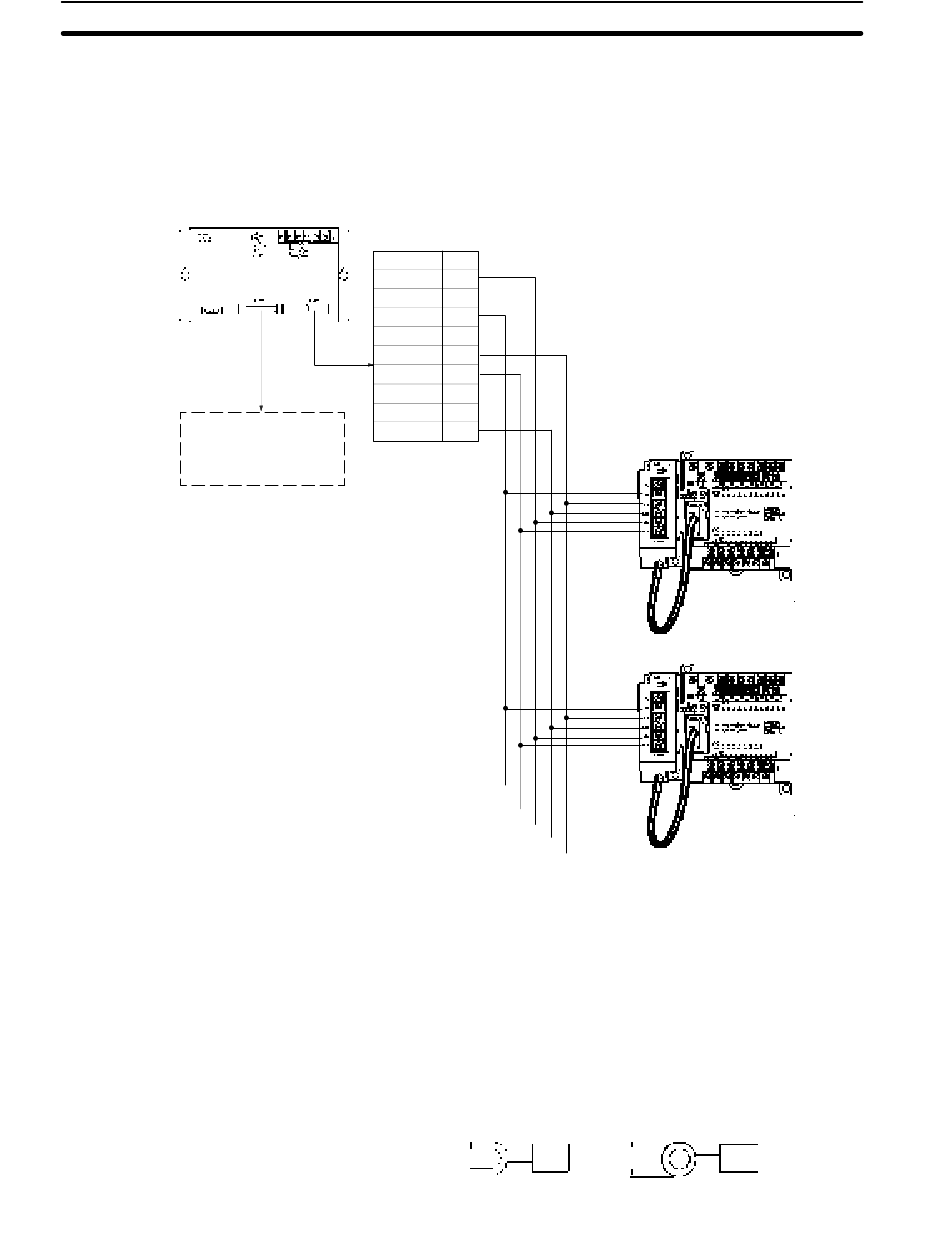

Le diagramme suivant indique le câblage dans les câbles RS-422 utilisés pour
connecter les API CPM1A à un adaptateur de liaison 3G2A9-AL004-E. Dans les
connexions adaptateur de liaison/adaptateur RS-422 et dans les connexions
adaptateur RS-422/RS-422, connecter les bornes SG, RDA, RDB, SDA, et SDB
aux mêmes bornes situées dans l'autre adaptateur.
Connecteurs D-sub à 9 broches
Signal
RDB
--
SG
--
SDB
RDA
FG
--
SDA
Rem.: 1. La longueur maximum du câble RS-422 devrait être de 500 m.
2. Sélectionner l'interrupteur de la résistance d'extrémité de câble à "ON"
(côté supérieur) pour les adaptateurs sur les deux extrémités du système de
liaison maître.
Toujours utiliser des connecteurs à sertir lors du câblage des adaptateurs
RS-422. Utiliser des bornes à vis M3 et serrer les vis fermement au couple de
0,5 N S m.
6,2 mm max.
Nº de
broche
1
2
3
4
5
6
7
8
9
Adaptateur RS-422 A
SG
RDA
RDB
SDA
SDB
Borne à fourchette
6,2 mm max.
Chapitre 3-4
UC du CPM1A
Borne en anneau
65
