Câblage et connexions
3-4-8 Connexions 1 à 1 de l'API
Adaptateur
RS-232C (cf.
Rem.)
LR 00
ECRIRE
LR 07
LR 08
LIRE
LR 15
66

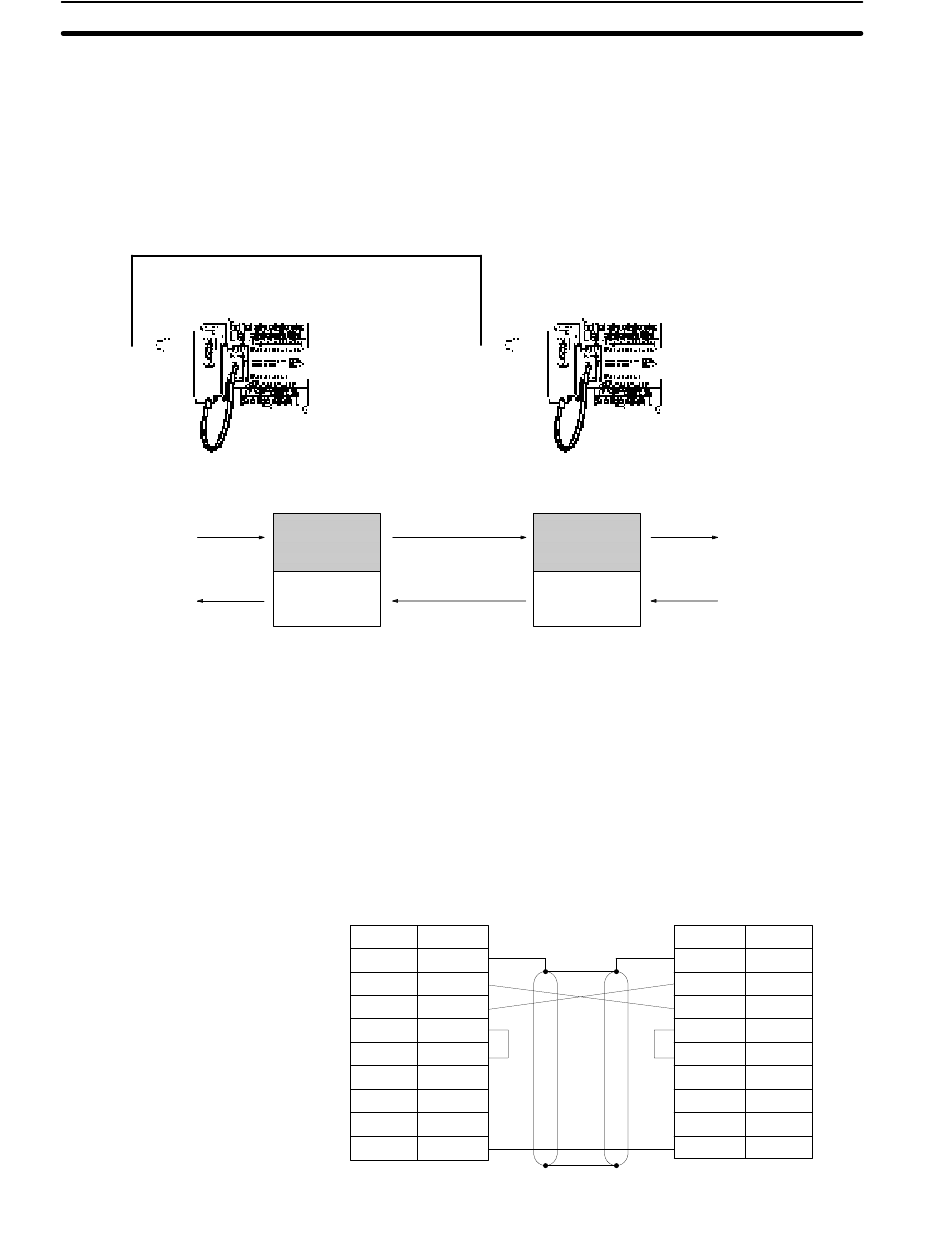

Un CPM1A peut être connecté à un CPM1A, CQM1, CPM1, SRM1 ou à un API
C200HS ou C200HX/HE/HG à l'aide d'un adaptateur RS-232C. Un API agit
comme le maître et l'autre comme l'esclave pour connecter jusqu'à 256 bits
dans la zone LR (LR 0000 à LR 1515).
Câble RS-232C
UC du CPM1A
Bits de liaison
Zone
d'ECRITURE
Zone de
LECTURE
Rem.: Les connexions 1 à 1 de l'API peuvent être utilisées seulement quand l'adapta-
teur RS-232C (CPM1-CIF01) est connecté.
Sélectionner l'interrupteur DIP de l'adaptateur RS-232C (CPM1-CIF01) au côté
NT (bas).
Le diagramme suivant illustre le câblage dans le câble RS-232C utilisé pour
connecter un CPM1A à un autre API.
Adaptateur RS-232C
Signal
FG 1/Couvercle
SD
RD
RS
CS
--
--
--
SG
Adaptateur
RS-232C (cf.
Rem.)
Bits de liaison
Zone de
LECTURE
Zone
d'ECRITURE
Nº de
broche
2
3
4
5
6
7
8
9
Chapitre 3-4
UC du CPM1A
LR 00
LIRE
LR 07
LR 08
ECRIRE
LR 15
Adaptateur RS-232C
Nº de
Signal
broche
1/Couvercle
FG
2 SD
3 RD
4 RS
5 CS
--
6
7 --
8 --
9 9 SG
