Paramétrage des blocs de dialogue
2 Nota : Il n'y a pas de présence d'erreur lorsqu'une prise de contact ne peut être
Par conséquent, aucun code d'erreur n'est défini dans l'octet PAFE pour les cas dé-
crits. Les différentes descriptions de blocs précisent lequel des points 1 à 6 peut se
présenter.

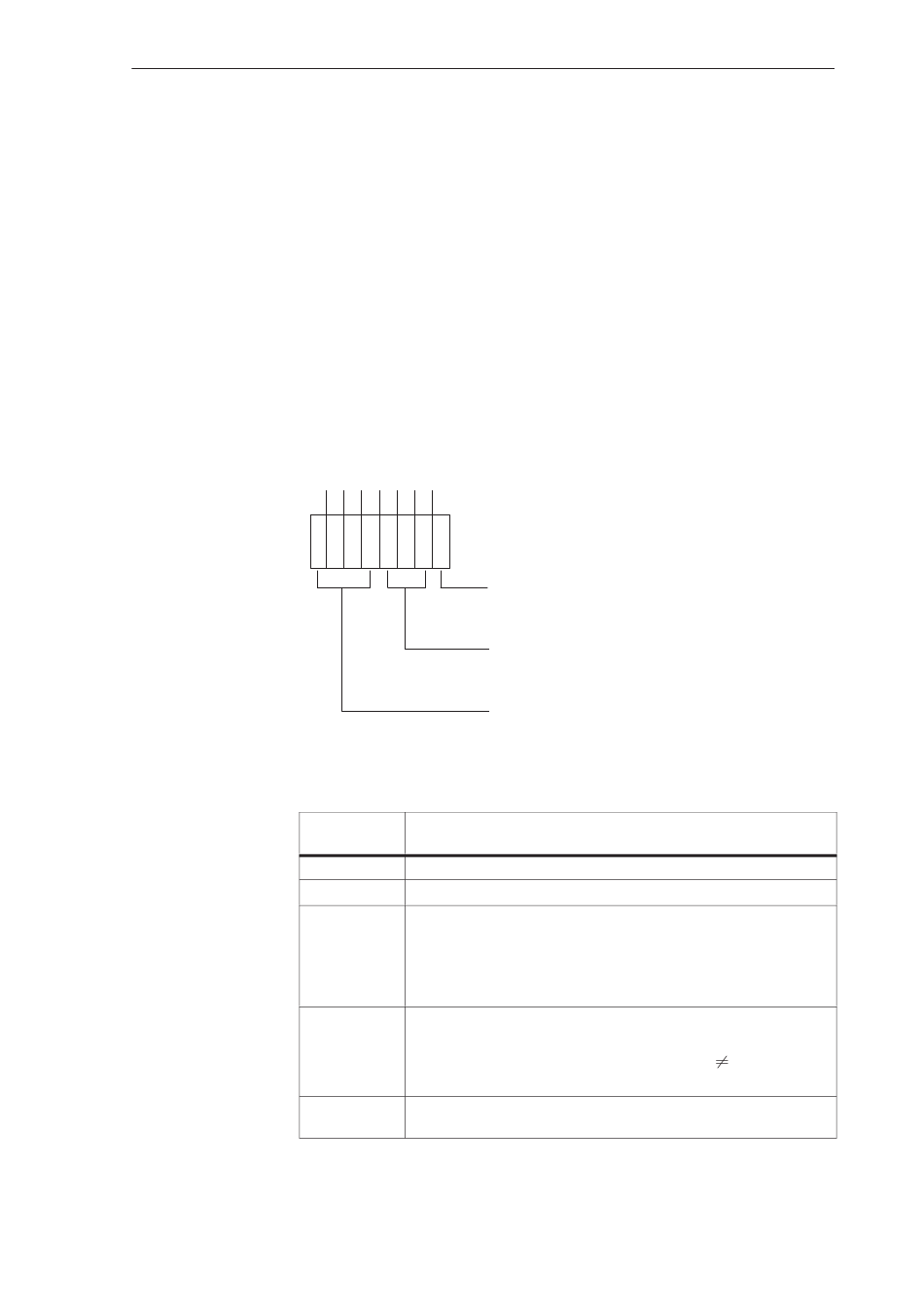

Structure de l'octet
PAFE
Tableau 2-7
0
1 à F
1 à 4
1
2
II/2-18
engagée (1 à 4) ou est interrompue (5, 6) parce que :
1. le RLG égale 0 (RLG est ici « paramètre d'entrée », à ne pas confondre avec
le « paramètre de sortie » RLG (= indicateur d'erreur)) ;
2. le contrat est déjà ou encore en cours de traitement (SEND/FETCH DI-
RECT) ;
3. le contrat RECEIVE n'est pas (encore) prêt (RECEIVE DIRECT) ;
4. cette fonction ne permet pas d'engager de prise de contact (CONTROL) ;
5. l'émission ou la réception de données est inhibée ;
6. seuls des paramètres sont transférés, etc.
7 6 5 4 3 2 1 0
Signification des codes d'erreur dans l'octet PAFE
Code d'erreur
(hexa.)
Pas d'erreur
Erreur
Erreur dans paramètre source/destination (QTYP/ZTYP, DBNR, QANF/
ZANF ou QLAE/ZLAE) ou
erreur de pointage sur paramètre source/destination pour QTYP/ZTYP XX
et RW (XX = paramétrage indirect, RW = READ/WRITE) ou
erreur dans paramètre source/destination indiqué par le CP
Erreur formelle du paramètre source/destination
– QTYP/ZTYP erroné
o
– N du DB (DBNR) supérieur à 255 (octet de poids fort
– longueur QLAE/ZLAE erronée, valeurs admises : 1 à 32767 et -1
Bloc de données DB ou DX n'existe pas ou n'est pas admis (par exemple,
DB 0, DX 0 ; pour QTYP/ZTYP, DB, DX, XX, RW)
Indicatif d'erreur :
1 = erreur
0 = pas d'erreur
Est toujours effacé au moment de l'écriture de
l'octet PAFE par le bloc de dialogue
Code d'erreur :
0 = pas d'erreur
1 à F = erreur (hexadécimal)
Signification
Blocs de dialogue pour la CPU 948R
0)
