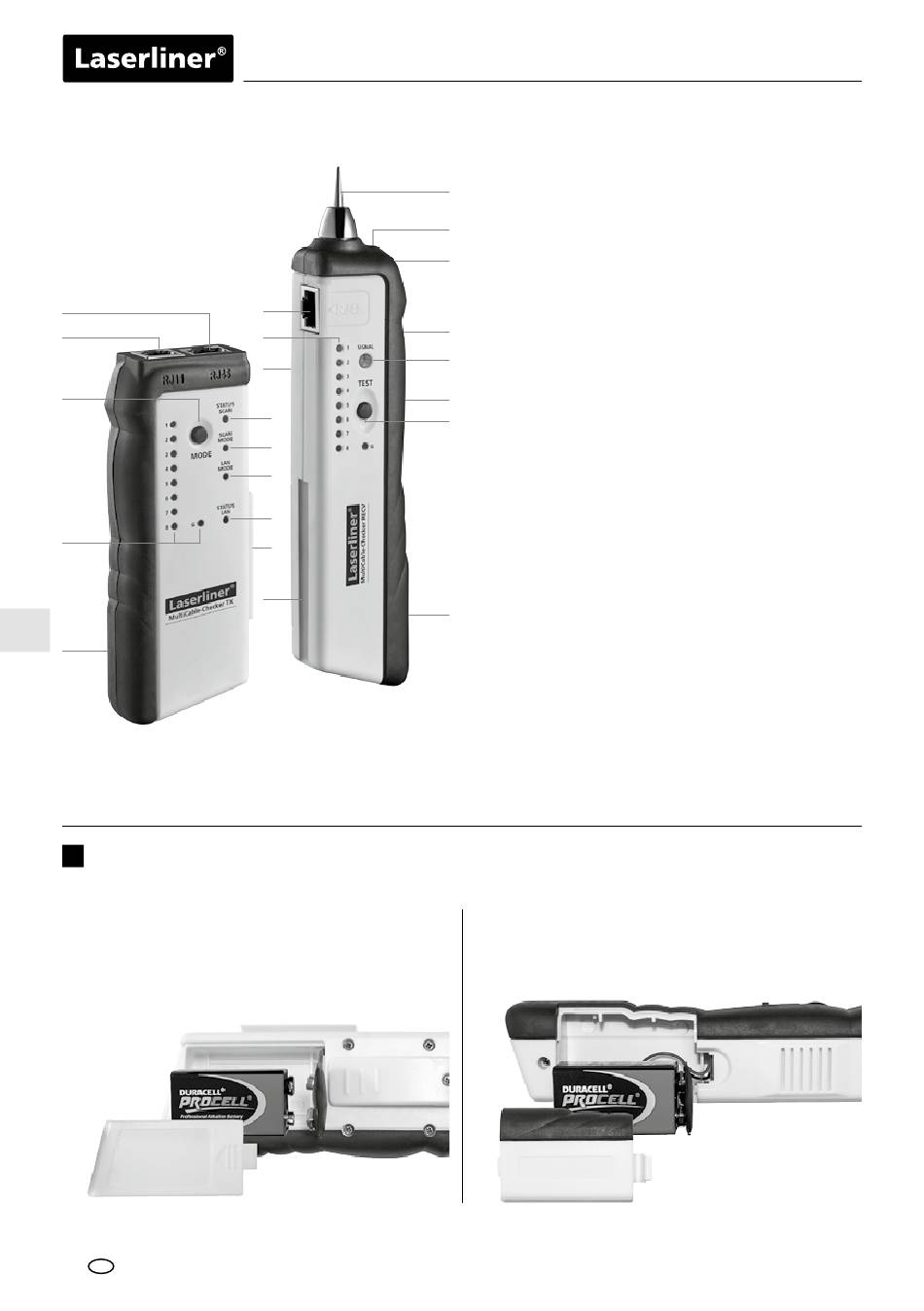

Sender TX
1
2
3
4
5
1

Innsetting av batteriet

Åpne batterirommet på baksiden av apparatet og sett inn et 9V batteri. Sørg for korrekt polaritet.
Sender TX
Avhengig av valgt modus blinker statusindikatoren
SCAN eller modusindikatoren LAN-TEST langsomt.
58
NO
Mottaker RECV
11
12
13
6
7
8
9
10
14
Sender TX
1 RJ 45 kabelforbindelse
2 RJ 11 kabelforbindelse
15
3 PÅ/AV-knapp / MODE-knapp
16
(omstilling SCAN / LAN-TEST)
17
4 Indikator kabelsekvens
5 Batterirom (bakside)
6
Statusindikator SCAN
18
7 Modusindikator SCAN
19
8 Modusindikator LAN-TEST
20
9 Statusindikator LAN-TEST
21
10 Forbindelseselement for mottaker RECV
Mottaker RECV
11 RJ 45 kabelforbindelse
12 Indikator kabelsekvens RJ 45
13 Høyttaler (bakside)
14 Opptak for sender TX
22
15 Målespiss
16
Lommelykt
17 Uttak for hodetelefoner
18 Volumkontroll mottakssignal
19 Statusindikator mottakssignal
20 PÅ/AV-bryter lommelykt
21 Knapp testmodus
22 Batterirom (bakside)
Mottaker RECV
Volumet på lydsignalet blir dårligere, selv om
apparatet / volumkontrollen (18) ikke endres.
