Trasmettitore
TX
3
Verifica del confezionamento dei cavi LAN
Collegare il cavo LAN (RJ 45) al trasmettitore e al ricevitore e attivare la modalità LAN-TEST del trasmet-
titore. Premere a tale scopo il tasto MODE (3) fino a che l'indicatore di modalità LAN-TEST (8) e quello
di stato LAN-TEST (9) non lampeggiano. Confrontare ora la sequenza luminosa dei diodi da 1 a 8 del
trasmettitore e del ricevitore.
Presenza di continuità nel cavo:
– Le sequenze luminose del trasmettitore e del ricevitore sono uguali: 1=1, 2=2 ecc.
– Sequenza luminosa di trasmettitore e ricevitore diversa, p.e. 1=8, 2=7 ecc.: connessioni incrociate.
– Se si illumina anche il diodo G su entrambi gli apparecchi, il cavo è schermato.
Assenza di continuità nel cavo:
– I diodi da 1 a 8 non si accendono: il cavo è danneggiato, p.e. per una rottura del cavo o per mancanza
di contatto con il connettore.
– Lampeggiamento contemporaneo e irregolare di più diodi (da 1 a 8): cortocircuito nel cavo.
Consiglio 1: la velocità della sequenza luminosa può essere modificata nella modalità LAN-TEST
premendo il tasto (3). La velocità della sequenza si differenzia dal lampeggiare lento e veloce dell'
indicatore di stato LAN-TEST (9).
!
Non eseguire misurazioni su cavi sotto tensione o con trasmissione segnale, o nelle loro vicinanze!
Si corre il rischio di scosse elettriche letali e che l'apparecchio si danneggi.
4

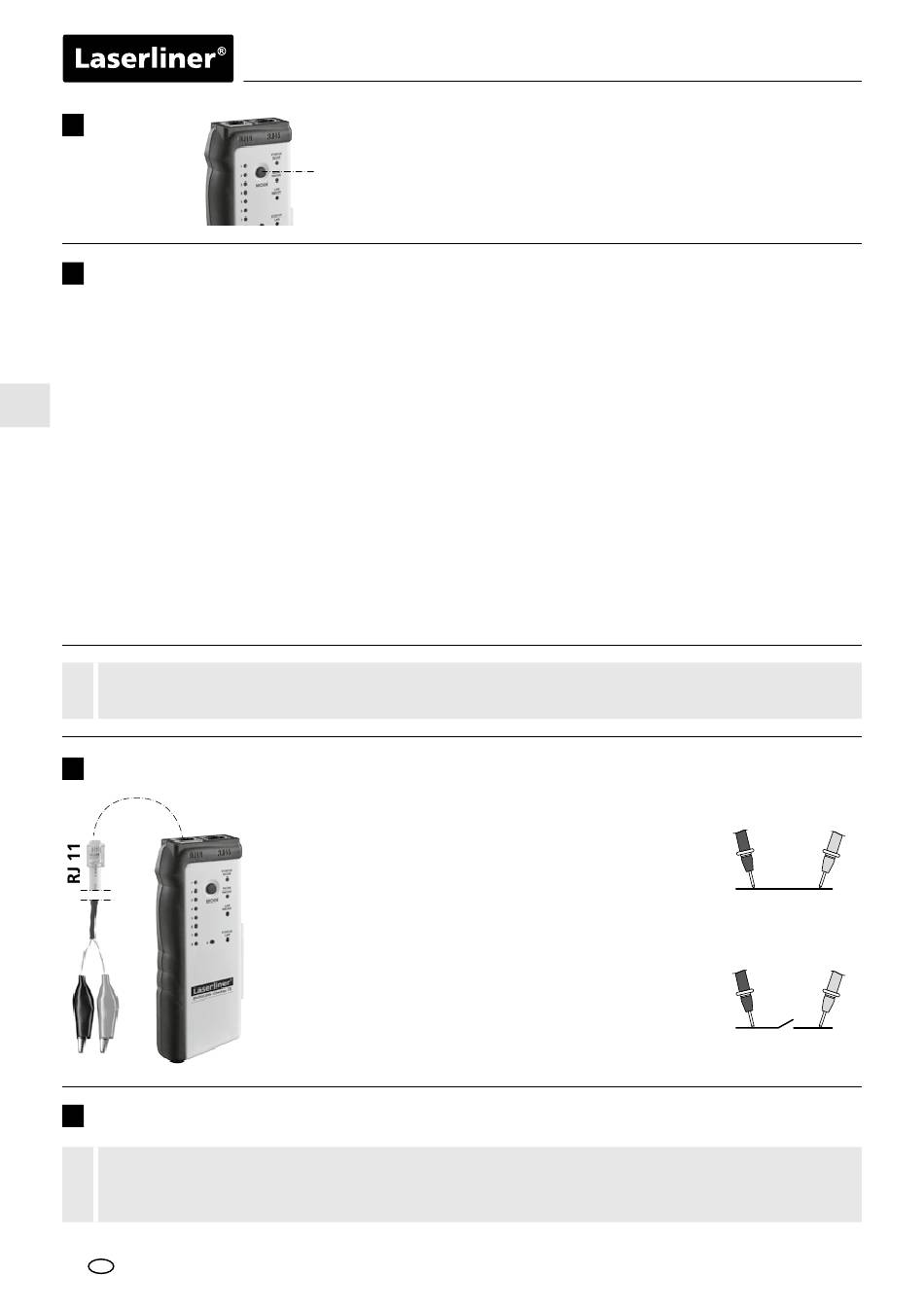

Prova di continuità
5
Tracciare linee
– Togliere la tensione dal circuito di misura.
!
– Schermature nel cavo e nell'ambiente circostante (rivestimenti o strutture metallici, ecc.)
riducono la profondità di localizzazione del ricevitore.
34
IT
ON: 1 volta
OFF: 4 volte
Per questa applicazione è necessario solo il trasmettitore.
Collegare i morsetti dei cavi con la connessione RJ 11,
connettere i morsetti all'oggetto da misurare e azionare
la modalità LAN-TEST dell'apparecchio. Premere a tale
scopo il tasto MODE (3) fino a che l'indicatore di
modalità LAN-TEST (8) non si accende e quello di
stato LAN-TEST (9) non lampeggia.
Tenere quindi premuto il tasto MODE (3) fino a che
l'indicatore di stato LAN-TEST (9) non è costantemente
acceso. All'accensione dell'indicatore di stato LAN-TEST
(9) il circuito di test è chiuso. Se l'indicatore di stato
LAN-TEST (9) non si accende, il circuito di misura è
interrotto. Vedi anche il suggerimento 1.
Ricevitore RECV
L'apparecchio è subito pronto per l'uso dopo che
sono state inserite le batterie e, poiché non ha un
interruttore di accensione/spegnimento, è anche
sempre attivo.
Indicatore di modalità
LAN-TEST (8) acceso
indicatore di modalità
LAN-TEST (8) non è
acceso
