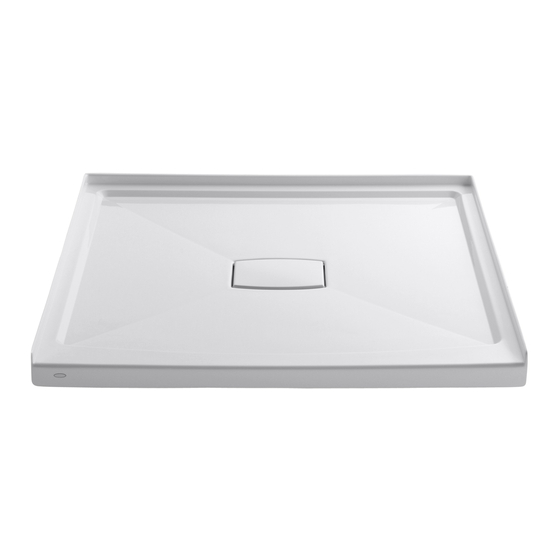

Kohler K-9394-0 Guide D'installation

Installation Guide
Guide d'installation
Guía de instalación
1/8"
Observe all local building and
plumbing codes.
For more information, refer to the
product Specification Sheet at
www.kohler.com.
Respecter tous les codes de bâti-
ment et de plomberie locaux.
Pour obtenir de l'information supplé-
mentaire, se reporter à la fiche des
spécifications sur le site
www.kohler.com.
Cumpla con todos los códigos lo-
cales de construcción y plomería.
Para más información, consulte la
Hoja de Especificación del producto
en www.kohler.com.
Install the rough plumbing.
4
Installer la plomberie de
raccordement.
Instale las tuberías de plomería.
9 Connect the drain pipe. Clean the
shower base and cover with a
drop cloth.
Connecter le tuyau d'évacuation.
Nettoyer la base de la douche et
la recouvrir d'une toile de
protection.
Conecte la tubería del desagüe.
Limpie la base de ducha y cubra
con una lona.
Install the finished wall to within
14
1/8" (3 mm) of the rim.
Installer le mur fini dans un rayon
de 1/8" (3 mm) du rebord.
Instale la pared acabada hasta
1/8" (3 mm) del borde.
1/8"
(3 mm)
1194945-2-A
1-1/4" Galvanized or Plated
100% Silicone
Truss Head Screws
Sealant
Vis à tête plate bombée
Mastic à la
ou galvanisée 1-1/4"
silicone à 100%
Square
Équerre Tornillos de cabeza reforzada
Sellador 100%
Escuadra enchapados o galvanizados de 1-1/4"
de silicona
Important Information
Construct a level subfloor that will
adequately support the shower base.
Do not support the shower base by
the rim.
Informations importantes
Construire un sous-plancher nivelé
qui supporte la base de douche de
manière adéquate.
Ne pas soutenir la base de douche
par le rebord.
Información importante
Construya un subpiso a nivel que
soporte adecuadamente al base de
ducha.
No apoye la base de la ducha sobre
el borde.
Install the drain to the shower
5
base. Ensure a watertight seal.
Installer le drain sur la base de la
douche. Assurer un joint étanche
à l'eau.
Instale el desagüe a la base de
ducha. Asegure un sello
hermético.
10 Drill 1/8" (3 mm) holes through
the flange at the studs.
Percer des trous de 1/8" (3 mm)
à travers la bride au niveau des
montants.
Taladre orificios de 1/8" (3 mm)
a través del reborde en los
lugares con postes de madera.
1/8"
Apply 100% silicone sealant
15
around the shower base where it
contacts the finished walls.
Appliquer du mastic d'étanchéité
à la silicone à 100% autour de la
base de la douche, à l'endroit où
elle entre en contact avec les
murs finis.
Aplique sellador 100% de silicona
alrededor de la base de ducha
donde hace contacto con las
paredes acabadas.
Finished Wall
Mur fini
Pared acabada
Enregistrer le numéro du modèle pour référence ultérieure: __________________.
Apunte su número de modelo para referencia futura: __________________.
• Shims/Cales/Cuñas
• Drop cloth or protective liner
Toile ou couverture de protection
Lona o recubrimiento protector
• Polyethylene sheet
Feuille en polyéthène
Hoja de polietileno
1 Measure the shower base and
construct a plumb stud pocket.
Mesurer la base de la douche et
construire une poche pour
montants d'aplomb.
Mide la base de ducha y construya
un encajonado de postes de
madera a plomo.
Position 2" (51 mm) mounds of
6
floor-leveling compound at the
shower base feet.
Positionner des monticules de 2"
(51 mm) de composé de
nivellement de plancher au niveau
des pieds de la base de la douche.
Coloque porciones de 2" (51 mm)
del compuesto para nivelar pisos
en los pies de la base de ducha.
11 Use screws to secure the flange
to the studs. Shim as needed.
Utiliser des vis pour fixer la bride
sur les montants. Caler selon les
besoins.
Utilice tornillos para fijar el
reborde a los postes de madera.
Utilice cuñas según sea
necesario.
Flange
Bride
Reborde
Install the finished floor. Apply
16
100% silicone sealant along the
floor seam.
Installer le sol fini. Appliquer du
mastic d'étanchéité à la silicone
à 100% le long du joint du
plancher.
Instale el piso acabado. Aplique
sellador 100% de silicona a lo
largo de la unión con el piso.
Record your model number for future reference: __________________.
• Furring strips/Tasseaux/Listones de enrasar
• Common woodworking tools and materials
Outils et matériels de menuiserie communs
Herramientas y materiales comunes de carpintería
• Floor-leveling compound
Mastic de scellage de nivellement de plancher
Compuesto para nivelar el piso
2 Cut out an 11" (179 mm) x 11"
(279 mm) drain hole positioned for
your model.
Découper un trou d'évacuation de
11" (179 mm) x 11" (279 mm)
positionné pour le modèle en
question.
Corte un orificio para desagüe de
11" (179 mm) x 11" (279 mm) en
el lugar correcto para su modelo.
11"
(279 mm)
11"
(279 mm)
Immediately position a
7
polyethylene sheet on the
subfloor.
Positionner immédiatement une
feuille en polyéthylène sur le
sous-plancher.
Inmediatamente coloque una
hoja de polietileno en el subpiso.
12 Use furring strips to make the
framing flush with the flanges.
Utiliser des tasseaux pour faire
en sorte que la charpente soit à
ras des brides.
Utilice listones de enrasar para
que la estructura de madera
quede al ras con los rebordes.
Furring Strip
Tasseau
Listón de
enrasar
Gently press the cover over the
17
drain area.
Enfoncer doucement le
couvercle par-dessus la zone du
drain.
Oprima suavemente la tapa
sobre el área del desagüe.
3 Install the drain pipe, recessed into
the subfloor.
Installer le tuyau d'évacuation,
encastré dans le sous-plancher.
Instale el tubo de desagüe,
empotrado en el subpiso.
2" (51 mm)
Pipe
3/4" (19 mm) -
Tuyau
1" (25 mm)
Tubo
2-1/2"
(64 mm)
MIN
Position the shower base. Verify
8
level and full support by the
subfloor.
Positionner la base de la douche.
Vérifier le niveau et le support
intégral par le sous-plancher.
Coloque la base de ducha.
Verifique el nivel y el soporte
completo por el subpiso.
13 Install water-resistant wallboard.
Installer le panneau mural
hydrorésistant.
Instale panel de yeso
impermeable.
Wallboard
Panneau mural
Panel de
yeso
