Préparation de l'appareil
A. Préparation du col du conduit d'évacuation
ATTENTION! Risque de coupures, d'éraflures ou de projection
de débris. Porter des gants et des lunettes de sécurité pendant
l'installation. Les bords des tôles d'acier sont tranchants.
REMARQUE : Une fois l'appareil configuré pour une évacuation
supérieure ou arrière, cette configuration NE PEUT PLUS être
modifiée.
Évacuation supérieure
2 VIS

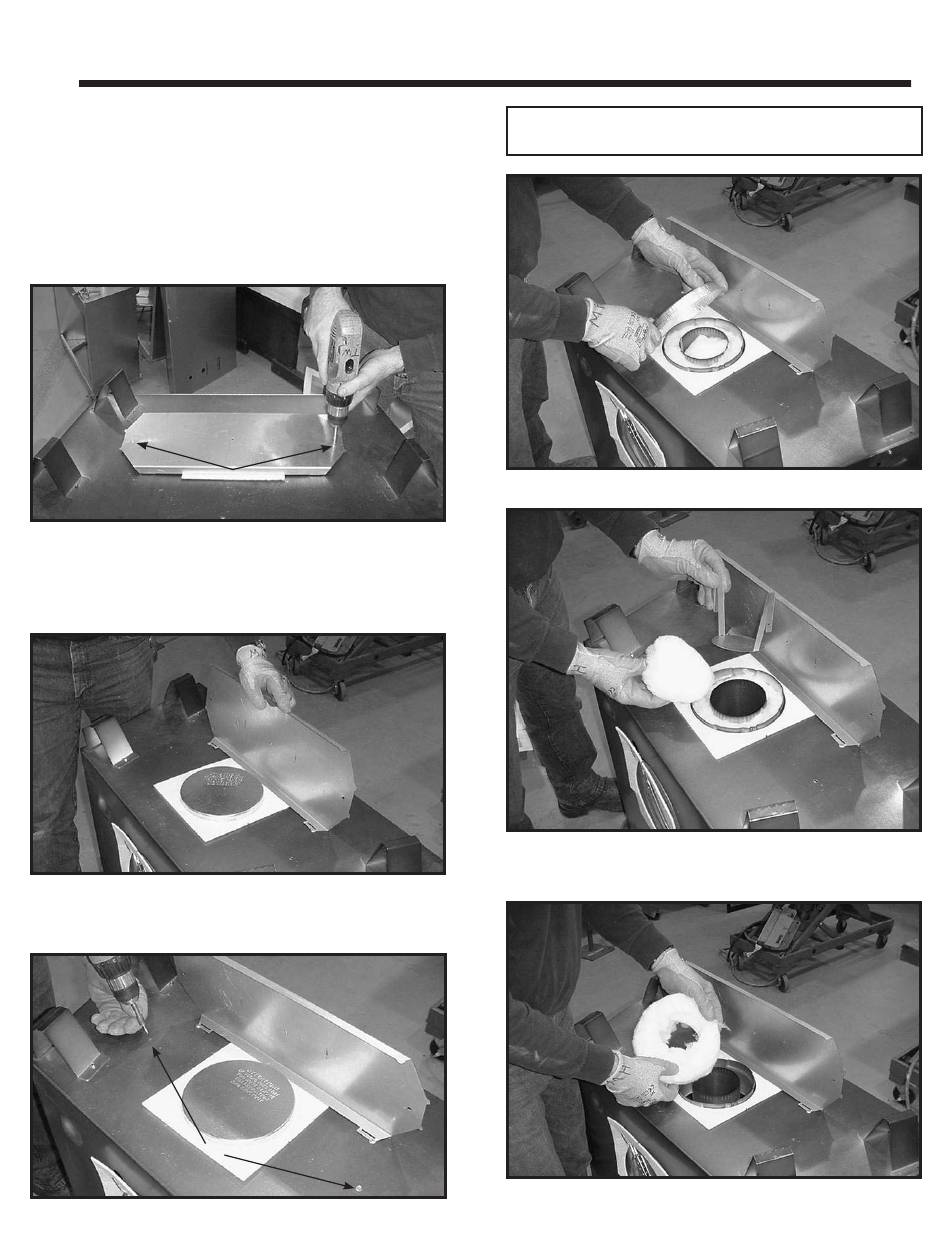

Figure 6.1
Pour l'évacuation supérieure, retirez les deux
vis maintenant en place l'écran thermique supérieur.
l'évacuation arrière, voir la page suivante.
AVERTISSEMENT! Risque d'incendie! Ne retirez pas l'écran
thermique. Les températures élevées du linteau peuvent causer
un incendie.
Figure 6.2 Faites tourner l'écran thermique supérieur en position
verticale, comme indiqué ci-dessus. L'écran thermique doit
demeurer en position verticale.
2 VIS
Figure 6.3 Replacez les deux vis, comme indiqué.
Pour
Heat & Glo • SL-3X/5X/7X/9X-IFT (-G, -TG, -S) Manuel d'installation • 2633-980BFR • 6/20
Remarque : L'unité pourrait avoir une apparence différente du foyer
présenté dans cette section.
Figure 6.4 Enlevez le couvercle du conduit.
Figure 6.5 Retirez le panier d'isolation et l'isolant blanc du conduit
d'évacuation central.
Figure 6.6 Retirez l'isolant du conduit d'évacuation extérieur.
