IMPORTANT : consulter la section XIV de ce manuel, Annexe - Canalisations pour voir des exemples
de canalisations de la chaudière modulante à gaz à ventilation directe.
!
ATTENTION
Les raccordements des canalisations d'alimentation
et de retour en cuivre ne doivent PAS être installés
directement dans les moulages de sections en
aluminium de la chaudière en raison de la corrosion
galvanique entre des métaux hétérogènes. Des
douilles de fer ou d'acier ou des mamelons de
tuyaux doivent être utilisés entre la tuyauterie de
cuivre et la chaudière pour effectuer les derniers
raccordements à la chaudière. L'utilisation de
raccordements diélectriques est également accep-
table. La chaudière emballée est fournie avec des
tuyaux de fer lorsque nécessaire, pour les raccor-
dements d'alimentation et de retour.
Lorsque l'installation de la chaudière est faite pour un
nouveau système de chauffage, installer d'abord tous les
appareils de rayonnement (panneaux, radiateurs, plinthes
et tuyaux) et les canalisations principales d'alimentation et
de retour. Lorsque toute la tuyauterie et tous les éléments
du système de chauffage sont en place, faire les derniers
raccordements du système de canalisation à la chaudière.
Un système à eau chaude installé au-dessus du niveau de
rayonnement doit être muni d'un dispositif d'arrêt en cas de
faible niveau d'eau. Une inspection périodique est néces-
saire, de même que le rinçage des dispositifs à flotteur,
tel qu'indiqué dans les directives du fabricant du dispo-
sitif d'arrêt en cas de faible niveau d'eau. Cette chaudière
comporte un dispositif d'arrêt en cas de faible niveau d'eau
à sonde à réinitialisation manuelle installé en usine.

VASE D'EXPANSION ET APPOINT D'EAU

!
ATTENTION
Une alimentation en eau non potable ne doit être
canalisée directement que vers la chaudière.
Déterminer les valeurs requises de la pression d'alimen-
tation du système, de la température prévue par la con-
ception du système et du volume d'eau du système. La
chaudière a une capacité de 9,8 l (2,6 gal. É.-U.). Calculer
la taille du vase d'expansion en conséquence. Consulter
les directives du fabricant du vase d'expansion pour obte-
nir des renseignements sur la taille appropriée. Raccorder
le vase d'expansion dont la taille a été correctement cal-
culée (non fourni) tel qu'illustré à la figure 6 pour un vase
d'expansion de type membrane. Pour un vase d'expan-
sion de type membrane, régler la pression d'air du vase
afin qu'elle corresponde à la pression de remplissage du
système. Installer l'évent (fourni) tel qu'illustré pour un sys-
tème de vase d'expansion de type membrane seulement.
Installer les raccordements d'appoint d'eau tel qu'indiqué
et conformément aux codes locaux. Si une vanne réduc-
trice de pression est utilisée, la régler pour correspondre
VII - RACCORDEMENTS PRÈS DE LA CHAUDIÈRE
!
!
à la pression d'alimentation du système. Lors du raccorde-
ment de la soupape d'appoint d'eau froide à la chaudière,
s'assurer qu'un apport d'eau propre est disponible. Lors-
que l'alimentation d'eau se fait d'un puits ou d'une pompe,
un filtre à sable doit être installé à la pompe.

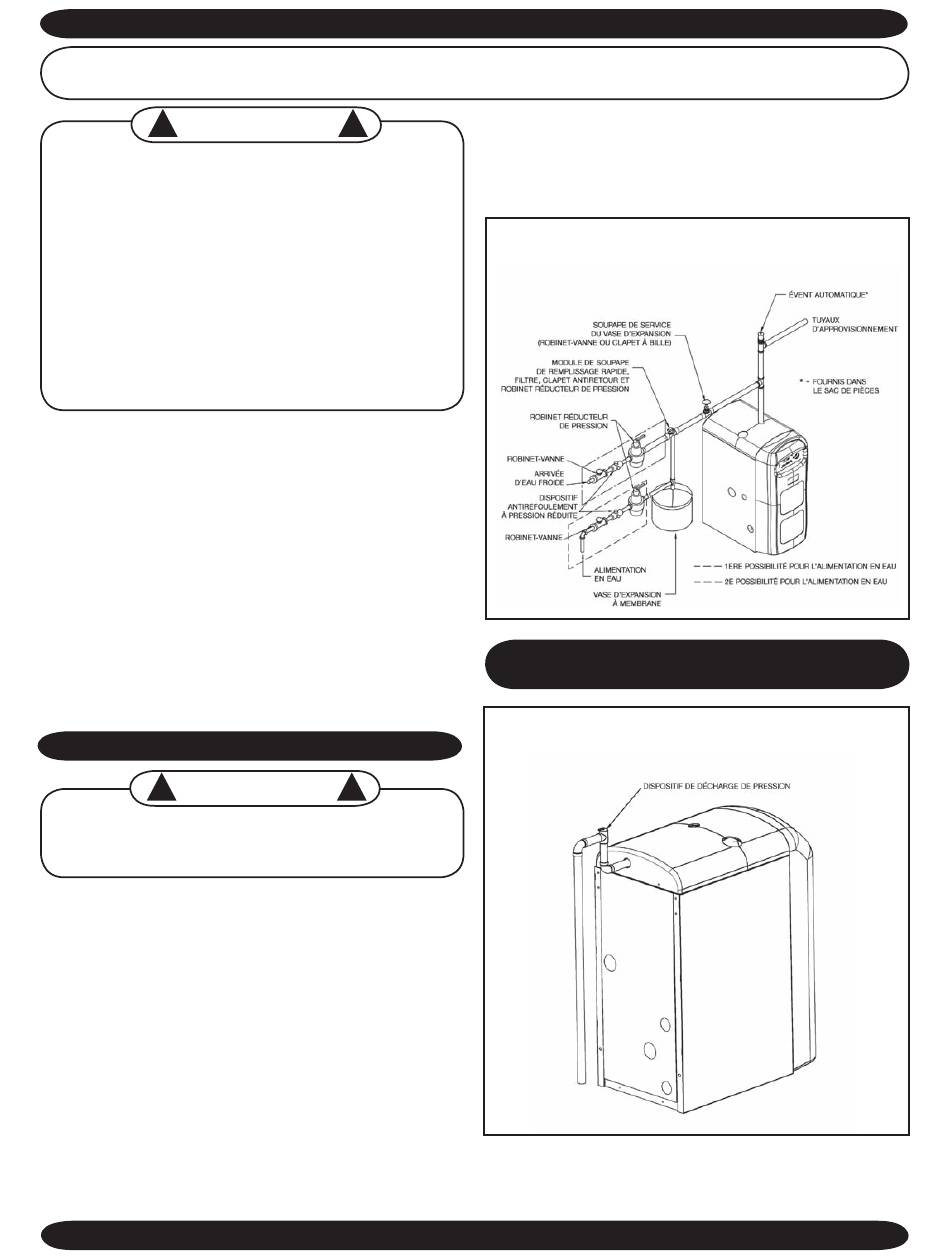

Figure 6 - Canalisations
du vase d'expansion à membrane
CLAPET DE DÉCHARGE DE PRESSION/
INDICATEUR DE TEMPÉRATURE/PRESSION
Figure 7 - Canalisation de soupape de sûreté
La chaudière est fournie avec un clapet de décharge qui se
trouve dans le sac de pièces de la chaudière. Allouer 1,9 cm
(¾ po) de tuyau du clapet de décharge fourni à l'avaloir de
