Pour l'installateur
Démarrage et inspection
Configuration du débit du système,
rafraîchissement
Un écart de température de dt=7 K est recommandée dans
la plupart des cas. Pour ce faire, le réglage suivant peut
être sélectionné :
Sortie de rafraîchissement Qc
proportionnelle
Menu 2.2.5
Le tableau présente la position de sortie recommandée,
en fonction de la sortie de rafraîchissement proportion-
nelle. Accéder au menu 2.2.5 pour plus d'options d'ajuste-
ment de la vitesse de la pompe.
Le résultat doit être vérifié et réajusté au besoin.
Mise en service de ACVM 270 sans AMS 10
ACVM 270
1. Vérifier que le limiteur de température (FD1) ne s'est
pas déclenché.
2. Allumer le disjoncteur et vérifier que le disjoncteur
électrique miniature (FA1) dans ACVM 270 est activé.
3. Configurer (SF1) sur « 1 ».
4. Sélectionner le mode de fonctionnement « Chaleur
suppl. uniquement » en maintenant enfoncé le bouton
de mode de fonctionnement pendant 7 secondes.
5. Configurer la date et l'heure dans le menu 7.1 et 7.2.
6. Sélectionner « Entretien » dans le menu 8.1.1.
7. Sélectionne le type d'appoint dans le menu 9.2.8.
8. Paramétrer la taille du fusible grâce au bouton (R24).
Vérifier la valeur dans le menu 8.3.1.
9. Paramétrer la puissance max. de l'appoint électrique
immergé grâce au bouton (R25). Vérifier la valeur dans
le menu 8.3.2.
10. Sélectionner la pente de courbe souhaitée dans le
menu 2.1.2 et régler le décalage parallèle à l'aide du
bouton. Consultez aussi la section Réglage par défaut
à la page 11.
Vérification du supplément externe avec
thermoplongeur interne coupé
1. Sélectionner « Ext. 1 étape » dans le menu 9.2.8.
2. Sélectionner le mode de fonctionnement « Appoint
uniquement » en maintenant enfoncé le bouton de
mode de fonctionnement pendant 7 secondes.
3. Vérifier que la température max. de l'appoint externe
ne dépasse pas 65°C.
4. Sélectionner le mode de fonctionnement « Auto » en
maintenant enfoncé le bouton de mode de fonction-
nement.
Vérification du supplément externe (non
contrôlé par ACVM 270) avec thermoplongeur
interne en secours
1. Régler la température de départ de l'appoint afin qu'il
démarre à une température plus élevée que l'appoint
électrique interne (voir la valeur définie dans le menu
1.2).
2. Régler la température d'arrêt de l'appoint afin que la
température dans ACVM 270 ne dépasse pas 65° C.
38
kW
3
5
7
9
%
60
60
70
90
NIBE™ SPLIT ACVM 270
Contrôle de l'installation
Les réglementations en vigueur requièrent que l'installa-
tion de chauffage soit contrôlée avant sa mise en service..
Le contrôle doit être réalisé par une personne qualifiée et
doit faire l'objet d'un rapport. Utiliser la liste de contrôle
de la page suivante. Ce qui précède s'applique aux sys-
tèmes de climatisation fermés.
Ne pas remplacer de pièce du système à deux blocs sans
réaliser de nouveaux contrôles.

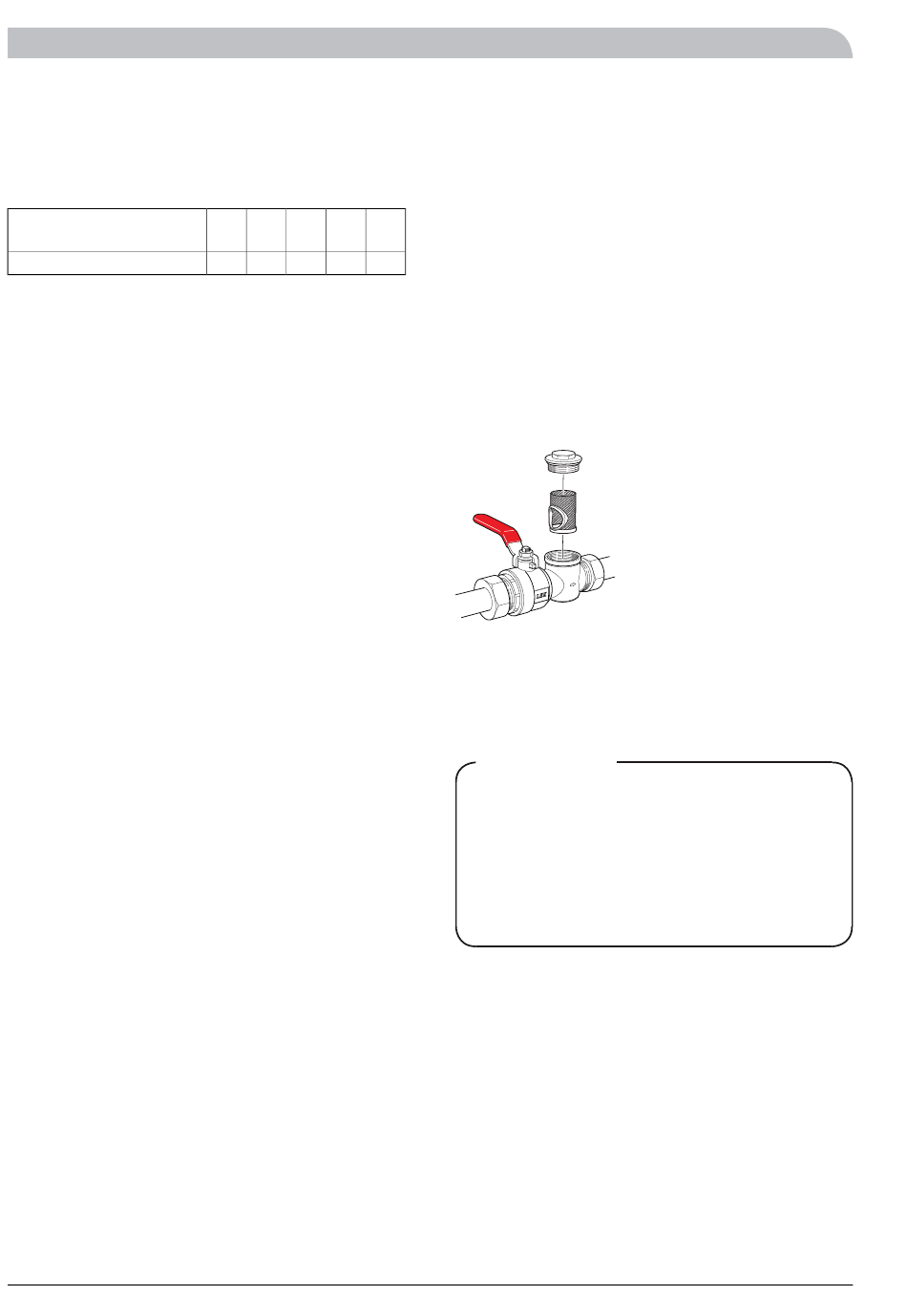

Nettoyage du filtre à particules
Nettoyer le filtre à particules (HQ1) après l'installation.
1. Fermer la vanne QM31 et la vanne sur le filtre à parti-
cules (HQ1).
2. Ouvrir la soupape de sécurité (FL2) pour garantir que
la pression dans les réservoirs chute.
3. Nettoyer le filtre à particules (HQ1) comme illustré.
Réglage secondaire
De l'air est initialement libéré de l'eau chaude et une purge
peut être nécessaire. Si des gargouillements sortent de
ACVM 270 ou du système de climatisation, une purge
supplémentaire de tout le système est nécessaire.
REMARQUE!
Utiliser les vannes de purge (QM20, QM24 et QM60)
toutes les vannes de purge externes, ainsi que la
soupape de sécurité (FL2). Cette dernière doit être
manipulée avec précaution car elle s'ouvre rapideme-
nt. Lorsque le système est stable (pression correcte et
tout l'air éliminé), le système automatique de réglage
du chauffage peut être configuré selon les besoins.
Voir Réglage par défaut à la page 11.
