Pour l'installateur
Installation des tuyaux

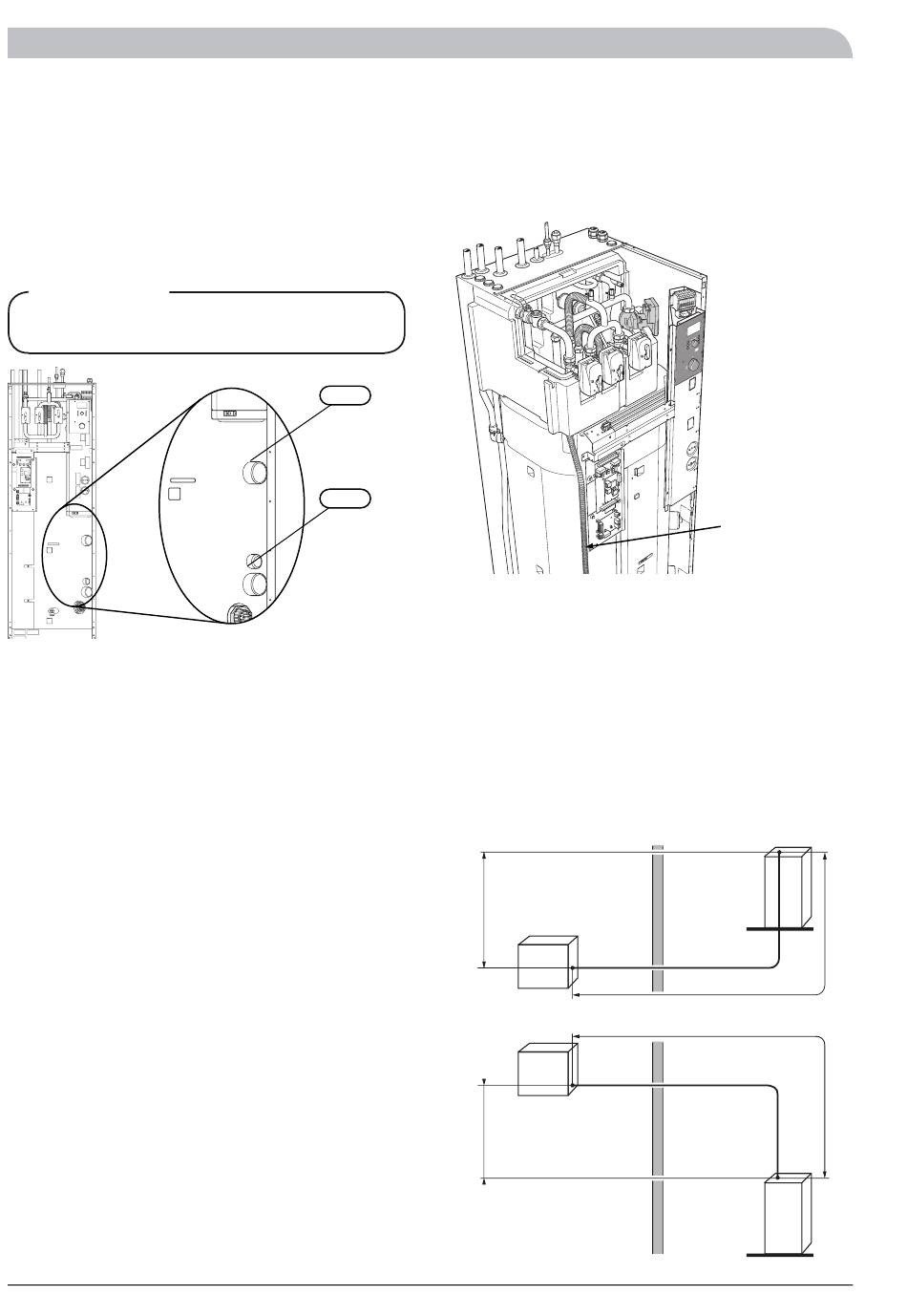

Raccordement de la source de chaleur externe
Vous pouvez brancher une source de chaleur externe, telle
qu'une chaudière à gaz ou fioul, à (XL8) (arrivée) et (XL9)
(sortie) du ACVM 270 (dimension G1 interne). Afin d'utiliser
ces branchements, les parties sectionnées correspondantes
du panneau externe doivent être retirées. Il faut également
couper l'isolation au-dessus des branchements.
Voir également Conditions requises d'installation à la page
27.
REMARQUE!
Effectuer les raccordements à un angle de 45°C.
24
Evacuation des condensats
ACVM 270 comporte une vidange dans la section d'écha-
nge. Un flexible achemine toutes les eaux usées au-delà
des composants électroniques du produit afin de minimiser
tout risque de dommage. Si nécessaire, une rallonge de
flexible peut être branchée.
XL8
XL9
Raccordement des tuyaux de réfrigérant (non
fournis)
Installez les tuyaux de fluide frigorigène entre le module
extérieur AMS 10 et ACVM 270.
L'installation doit être réalisée conformément aux normes
et directives en vigueur.
Limitations
Longueur maximale du tuyau, AMS 10-8 et AMS 10-12
■
(L) : 30m.
Différence de hauteur maximale (H) : ±7m.
■
H
H
NIBE™ SPLIT ACVM 270
AMS 10
AMS 10
Flexible de rejet
ACVM 270
L
L
ACVM 270
