Pour l'installateur
Installation des tuyaux
Installation des tuyaux
Généralités
L'installation hydraulique doit être effectuée conforméme-
nt aux normes et directives en vigueur. ACVM 270 fonctio-
nne à des températures allant jusqu'à 65°C. Pour réaliser
le plus d'économies possible, nous recommandons un sys-
tème d'émission dimensionné pour des températures alla-
nt jusqu'à 55°C.
ACVM 270 n'est pas équipé de vannes d'arrêt. Elles
doivent être installées en dehors du module intérieur pour
faciliter l'entretien.
ACVM 270 peut être branché au système de radiateurs,
système de chauffage au sol et/ou aux ventilo-convecteurs.
Installer la soupape de sécurité et le manomètre fournis.
ATTENTION!
S'assurer que l'eau entrante est propre. En cas d'utili-
sation d'un puits privé, il peut être nécessaire
d'ajouter un filtre à eau supplémentaire.
Vanne de décharge
REMARQUE!
Un écoulement libre est nécessaire pour toutes les
options de raccordement, ce qui signifie qu'une sou-
pape doit être installée.
Configuration requise du système
Voici la configuration minimale requise :
Pour un fonctionnement correct, le volume du système
d'émission doit répondre aux exigences d'installation, voir
page 27. Si cela n'est pas respecté, un ballon de stockage
doit être installé. (NIBE UKV).
500
Pour plus d'options, voir la description des raccordements
600
à la page 27.

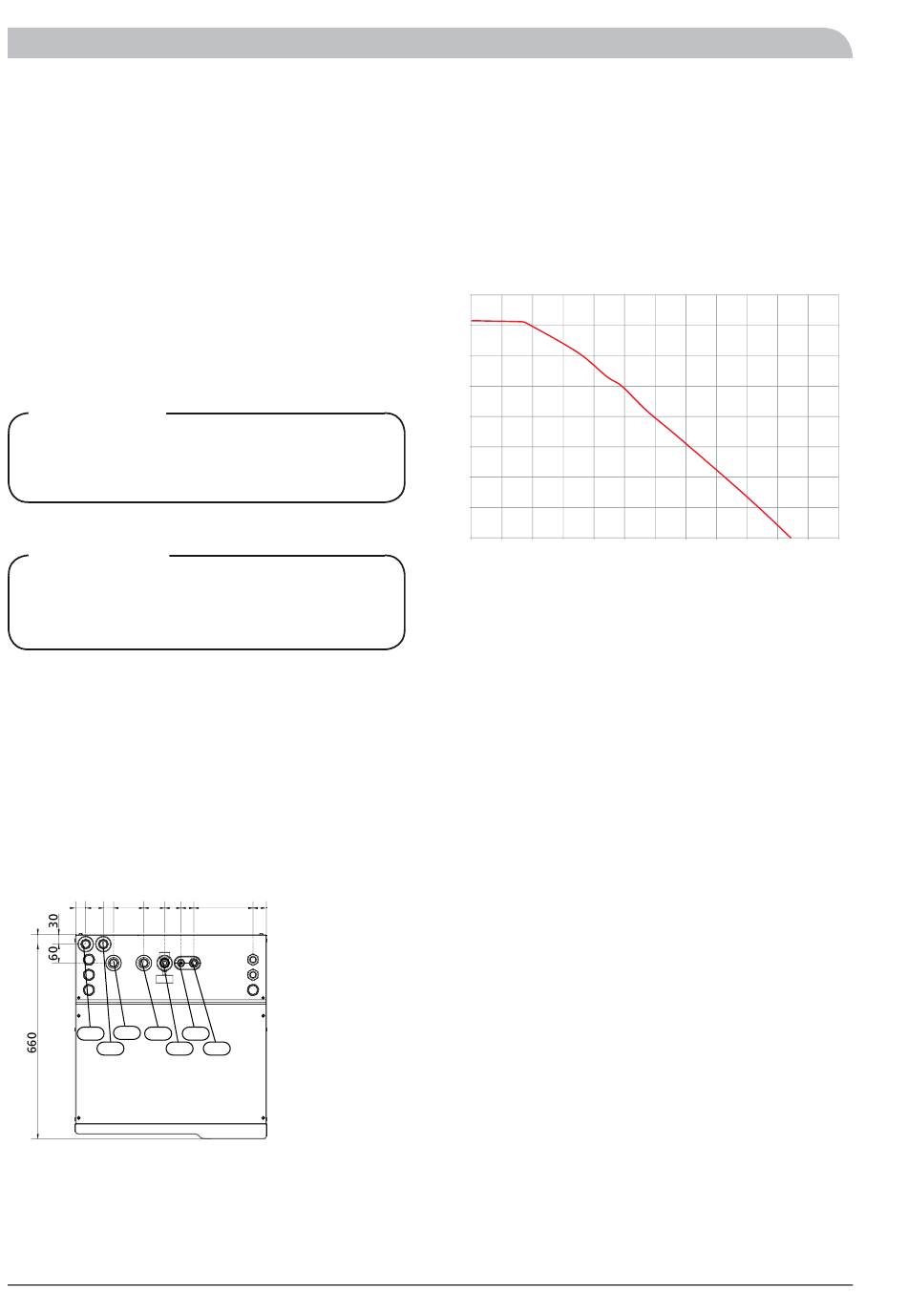

Dimensions et branchements des tuyaux
32
32
55
95 65 52
XL2
XL4
XL1
XL3
XL15
XL1
Système d'émission, débit pour 22 mm de diamètre
XL2
Système d'émission, retour de 22 mm de diamètre
XL3
Eau froide, 22 mm de diamètre
XL4
Eau chaude, 22 mm
XL13
Conduite de liquide fluide frigorigène ouverture 3/8 "
22
40
(42)
185
XL13
XL14
XL14
Conduite de gaz fluide frigorigène ouverture 5/8 "
XL15
Branchement de la soupape de sécurité et du mano-
mètre
Schéma de capacité de la pompe
Pression disponible (kPa)
Tillgängligt tryck [kPa]
80
70
60
50
40
30
20
10
0
0,00
0,05
Le schéma présente la performance maximale. Elle peut
être limitée dans le menu 2.0.
Raccordement de la pompe de circulation
supplémentaire
Lors de l'ajout d'une pompe de circulation supplémentaire
GP10 et pour obtenir une capacité de débit supérieure,
voir l'alternative « Systèmes de chauffage par le sol » à la
page 29. Les débits maximum respectifs ne doivent pas
être dépassés.
550
NIBE™ SPLIT ACVM 270
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0,55
0,60
Flöde [l/s]
Débit l/s
