IHB FR 2022-1
531464

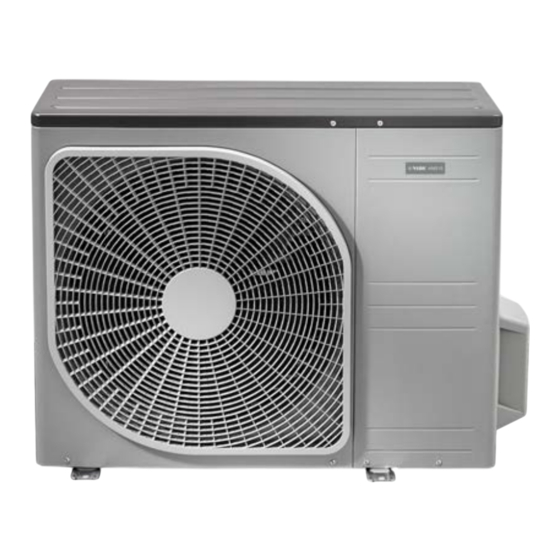

Pompe à chaleur air/eau
NIBE AMS 20
MANUEL D'INSTALLATION

Publicité

Table des Matières
loading

Manuels Connexes pour Nibe AMS 20

Sommaire des Matières pour Nibe AMS 20

  • Page 1 IHB FR 2022-1 MANUEL D'INSTALLATION 531464 Pompe à chaleur air/eau NIBE AMS 20...

  • Page 3: Table Des Matières

    Transport et stockage Montage Dépose des caches 3 Conception de la pompe à chaleur Emplacement des composants AMS 20-6 (EZ101) Liste des composants AMS 20 (EZ101) Tableau électrique Emplacement du capteur 4 Raccordements hydrauliques 5 Branchements électriques Généralités Composants électriques Accessibilité, branchement électrique...

  • Page 4: Informations Importantes

    Solution système leur lieu de fabrication. IP21 Classification de l'enceinte de l'équipement AMS 20 doit être installé avec un (HBS 20) et un module électro-technique. intérieur (VVM) ou un module de commande (SMO) pour former une solution système complète. Inflammable.

  • Page 5: Liste De Contrôle : Vérifications Avant La Mise En Service

    Capteur de courant / capteur d'intensité (se connecte au module intérieur / mo- dule de commande.) KVR 10 Lors de l'installation de AMS 20-6 / HBS 20-6, vérifiez que la version logicielle du module intérieur/module de commande correspond au moins à celle indiquée dans le tableau, voir la section «...

  • Page 6: Modules Intérieurs(Vvm) Et Modules De Comma- Nde (Smo) Compatibles

    AMS 20-6 / HBS 20-6 Version du logiciel VERSION DU LOGICIEL Pour que la pompe à chaleur AMS 20-6 / HBS 20-6 pui- sse communiquer avec le module intérieur (VVM)/mo- dule de commande (SMO), sa version logicielle doit correspondre au moins à celle indiquée dans le tableau.

  • Page 7: Modules Intérieurs

    Acier inoxydable, 3x230 V Émail, 3x400 V Réf. 069 113 Avec EMK 300 Réf. 069 203 VVM 320 VVM 500 Acier inoxydable, 3x400 V Acier inoxydable, 3x400 V Réf. 069 109 Réf. 069 400 NIBE AMS 20 Chapitre 1 | Informations importantes...

  • Page 8: Modules De Commande

    Modules de commande SMO S40 Régulateur Réf. 067 654 SMO 20 Régulateur Réf. 067 224 SMO 40 Régulateur Réf. 067 225 Chapitre 1 | Informations importantes NIBE AMS 20...

  • Page 9: Livraison Et Manipulation

    300 mm. Voir nos pieds et supports à la page 31. • AMS 20 ne doit pas être placé à côté de murs sen- sibles au bruit, par exemple à proximité d'une cha- mbre.
  • Page 10 KVR 10 doit être utilisé (non fourni). Le raccordement de KVR 10 s'effectue dans HBS 20 sur le bornier AA23:X1. Si AMS 20 doit être transporté sur un sol meuble, tel que de la pelouse, nous conseillons d'utiliser une grue REMARQUE! pour soulever l'unité...
  • Page 11 Le tuyau d'évacuation des condensats doit être équipé d'un joint hydraulique pour empêcher la circulation de l'air dans le tuyau. KVR 10 installé conformément à l'illustration L'achemi- nement des tuyaux dans l'habitation n'est pas représe- nté. NIBE AMS 20 Chapitre 2 | Livraison et manipulation...

  • Page 12: Evacuation Des Condensats

    • La longueur d'installation peut être adaptée à la taille du joint hydraulique. ATTENTION! Si aucune des alternatives recommandées n'est utilisée, la bonne évacuation des conden- sats doit être assurée. Chapitre 2 | Livraison et manipulation NIBE AMS 20...

  • Page 13: Zone D'installation

    La distance minimale recommandée entre AMS 20 et le mur de l'habitation est de 15 cm. L'espace au-dessus de AMS 20 doit être d'au moins 100 cm. Vous devez en revanche prévoir un espace libre de 100 cm à l'avant pour faciliter l'entretien.

  • Page 14: Dépose Des Caches

    Dépose des caches AMS 20-6 Chapitre 2 | Livraison et manipulation NIBE AMS 20...

  • Page 15: Conception De La Pompe À Chaleur

    3 Conception de la pompe à chaleur Emplacement des composants AMS 20-6 (EZ101) PWB1 FM01 GQ10 XL53 XL52 EB11 QM36 QM37 XL20 NIBE AMS 20 Chapitre 3 | Conception de la pompe à chaleur...

  • Page 16: Liste Des Composants Ams 20 (Ez101)

    Liste des composants AMS 20 (EZ101) RACCORDEMENTS HYDRAULIQUES QM36 Clapet de service, côté liquide QM37 Clapet de service, côté gaz XL20 Raccordement, service XL52 Raccordement, conduite de gaz XL53 Raccordement, conduite de liquide COMPOSANTS ÉLECTRIQUES EB11 (DH) Chauffage pour bac de récupération...

  • Page 17: Tableau Électrique

    Tableau électrique EMPLACEMENT DES COMPOSANTSAMS 20 AMS 20-6 PWB1 Support de câbles Composants électriques AMS 20 (CH) Chauffage du compresseur (DH) Chauffage pour bac de récupération Fusible (FM01) Moteur du ventilateur (PWB1) Carte de contrôle (TB) Répartiteur, alimentation entrante et communi- cation Désignations conformes à...

  • Page 18: Emplacement Du Capteur

    Robinet à 4 voies Tho-D Sonde de gaz chaud Tho-R Sonde de l'évaporateur, sortie Désignations conformes à la norme EN 81346-2. Désignations entre parenthèses selon la norme du fournisseur. Chapitre 3 | Conception de la pompe à chaleur NIBE AMS 20...
  • Page 19 DONNÉES DE LA SONDE DE AMS 20-6 Tho-D Résistance Resitans (kΩ) (kΩ) Température Temperatur (°C) (°C) Tho-A, R Résistance Resitans (kΩ) (kΩ) Température Temperatur (°C) (°C) NIBE AMS 20 Chapitre 3 | Conception de la pompe à chaleur...

  • Page 20: Raccordements Hydrauliques

    4 Raccordements hydrauliques REMARQUE! Pour plus d'informations, reportez-vous à la section « Raccordements hydrauliques » du manuel d'installation de HBS 20. Chapitre 4 | Raccordements hydrauliques NIBE AMS 20...

  • Page 21: Branchements Électriques

    Module extérieur Courant maximum (A) AMS 20-6 L'alimentation entrante de AMS 20 et de HBS 20 n'est • La valeur de phase maximale autorisée peut être limi- pas équipée de disjoncteur. Par conséquent, chaque tée à une valeur inférieure dans le module intérieur câble d'alimentation doit être raccordé...

  • Page 22: Schéma De Principe, Installation Électrique

    Voir l'emplacement des composants dans la section « Conception de la pompe à chaleur », « Tableau élec- trique ». Accessibilité, branchement électrique DÉPOSE DES CACHES Voir la section « Dépose des caches ». Chapitre 5 | Branchements électriques NIBE AMS 20...

  • Page 23: Branchements

    Pour éviter toute interférence, les câbles de communication et/ou de sondes non blindés et raccordés à des connexions externes doivent être au minimum distants de 20 cm des câbles à haute tension. ALIMENTATION AMS 20 Alimentation d'entrée NIBE AMS 20 Chapitre 5 | Branchements électriques...

  • Page 24: Raccordement De Communication

    été fournies pour les différents acces- soires. Voir page 31 pour consulter la liste des acces- soires pouvant être utilisés avec la AMS 20.. REMARQUE! Pour plus d'informations, reportez-vous à la section « Raccordements électriques » du manuel d'installation de HBS 20.

  • Page 25: Mise En Service Et Réglage

    6 Mise en service et réglage REMARQUE! Pour plus d'informations, reportez-vous à la section « Mise en service et réglage » du ma- nuel d'installation de HBS 20. NIBE AMS 20 Chapitre 6 | Mise en service et réglage...

  • Page 26: Commande - Pompe À Chaleur Eb101

    7 Commande - Pompe à chaleur EB101 REMARQUE! Pour plus d'informations, reportez-vous à la section « Commande - Pompe à chaleur EB101 » du manuel d'installation de HBS 20. Chapitre 7 | Commande - Pompe à chaleur EB101 NIBE AMS 20...

  • Page 27: Problèmes D'inconfort

    8 Problèmes d'inconfort REMARQUE! Pour plus d'informations, reportez-vous à la section « Problèmes d'inconfort » du manuel d'installation de HBS 20. NIBE AMS 20 Chapitre 8 | Problèmes d'inconfort...

  • Page 28: Liste D'alarmes

    état de fonctionnement. chaleur exécute la procédure de dégivrage Erreur de com. UE La communication entre la carte • Disjoncteurs de AMS 20 désa- de contrôle et la carte de com- ctivés munication est interrompue. Un • Acheminement du câblage in-...
  • Page 29 Cause possible VVM/SMO Série S l'écran Erreur de communication Défaut de communication avec • Pompe AMS 20 non alimentée la carte auxiliaire • Défaut dans le câble de com- munication. Température élevée dans Écart de température sur le • Le capteur ne fonctionne pas l'échangeur thermique...
  • Page 30 (voir la section "Problèmes d'inconfort »). • Défaillance de la carte de co- ntrôle dans la pompe AMS 20 Défaut de la sonde Tho- Défaut de sonde, sonde de tem- • Circuit ouvert ou court-circuit pérature extérieure de AMS 20 à...

  • Page 31: Accessoires

    Notez que les accessoires ne sont pas tous disponibles sur tous les marchés. KIT DE TUYAUX DE FLUIDE FRIGORIGÈNE 1/4''/1/2'', 12 mètres, isolé, pour HBS 05-6, HBS 20-6 et AMS 10-6, AMS 20-6 Réf. 067 591 PIED ET SUPPORTS Pied au sol Pour AMS 20-6 , -8, -12, -16 Réf.

  • Page 32: Données Techniques

    11 Données techniques Dimensions AMS 20-6 40º 40º Chapitre 11 | Données techniques NIBE AMS 20...

  • Page 33: Niveaux De Pression Sonore

    AMS 20 est généralement placé près d'un mur de mai- Niveaux de pression son, ce qui occasionne une répartition sonore dirigée qui doit être prise en compte. Par conséquent, il faut sonore toujours tenter de trouver un emplacement sur un côté...

  • Page 34: Caractéristiques Techniques

    * Si la longueur des liaisons frigorifiques est supérieure à 15 mètres, du fluide frigorigène doit être ajouté à raison de 0,02 kg/m. Sur l'étiquette, indiquez la nouvelle quantité de fluide frigorigène embarquée. Chapitre 11 | Données techniques NIBE AMS 20...

  • Page 35: Classe Énergétique, Climat Moyen

    SCOP & PDESIGNH SCOP et P AMS 20 selon la norme EN14825 designh Module extérieur/SPLIT box AMS 20-6 / HBS 20-6 SCOP designh SCOP 35 Climat moyen 5,08 SCOP 55 Climat moyen 3,58 SCOP 35 35 - Climat froid 4,25...

  • Page 36: Zone De Fonctionnement

    Capacité et COP à différentes températures de départ. Fonctionnement du compresseur – Chauffage Capacité maximale, dégivrage compris. Selon la norme Température Temperatur EN 14511. (°C) (°C) Puissance max. spécifiée AMS 20-6 Uppvärmningskapacitet (kW) 9,00 8,00 7 ,00 6,00 4,00 3,00 1,00 Tuyau de départ...

  • Page 37: Étiquetage Énergétique

    Étiquetage énergétique FICHE D'INFORMATION Fournisseur NIBE Modèle AMS 20-6 / HBS 20-6 Application chauffage °C 35 / 55 Classe d'efficacité énergétique pour le chauffage des A+++ / A++ locaux Puissance nominale (P ) pour le chauffage des 5 / 6...

  • Page 38: Documentation Technique

    Débit nominal du fluide caloporteur Consommation annuelle d'énergie 3 250 Débit d'eau glycolée pour les pompes eau-glyco- lée-eau ou eau-eau Contact NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden Chapitre 11 | Données techniques NIBE AMS 20...

  • Page 39: Schéma Du Circuit Électrique

    Schéma du circuit électrique AMS 20-6 NIBE AMS 20 Chapitre 11 | Données techniques...
  • Page 40 Vanne de détente pour le chauffage (EEV-C) Vanne de détente pour le rafraîchissement Répartiteur BT28 (Tho-A) Capteur de température, air extérieur Tho-D Capteur de température, gaz chaud Tho-R Sonde de température, échangeur thermique Chapitre 11 | Données techniques NIBE AMS 20...
  • Page 41 Supply voltage Alimentation/tension entrante Temperature sensor, Hot gas Capteur de température, gaz chaud Temperature sensor, Suction gas Capteur de température, gaz d'aspiration Two fan unit only Unité à deux ventilateurs uniquement White Blanc NIBE AMS 20 Chapitre 11 | Données techniques...

  • Page 42: Index

    Liste de contrôle : Vérifications avant la mise en ser- Classe énergétique, climat moyen, 35 vice, 5 Commande - Pompe à chaleur EB101, 26 Liste des composants AMS 20 (EZ101), 16 Composants électriques, 22 Livraison et manipulation, 9 Conception de la pompe à chaleur, 15 Dépose des caches, 14...
  • Page 43 Schéma du circuit électrique, 39 Tableau de traduction, 41 Solution système, 4 Symboles, 4 Transport et stockage, 9 Zone d'installation, 13 NIBE AMS 20 Index...

  • Page 47: Contact

    SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.
  • Page 48 Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication. NIBE Energy Systems ne peut être tenu pour responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce manuel.
