Pour l'installateur
Informations générales pour l'installateur
Informations générales pour l'installateur

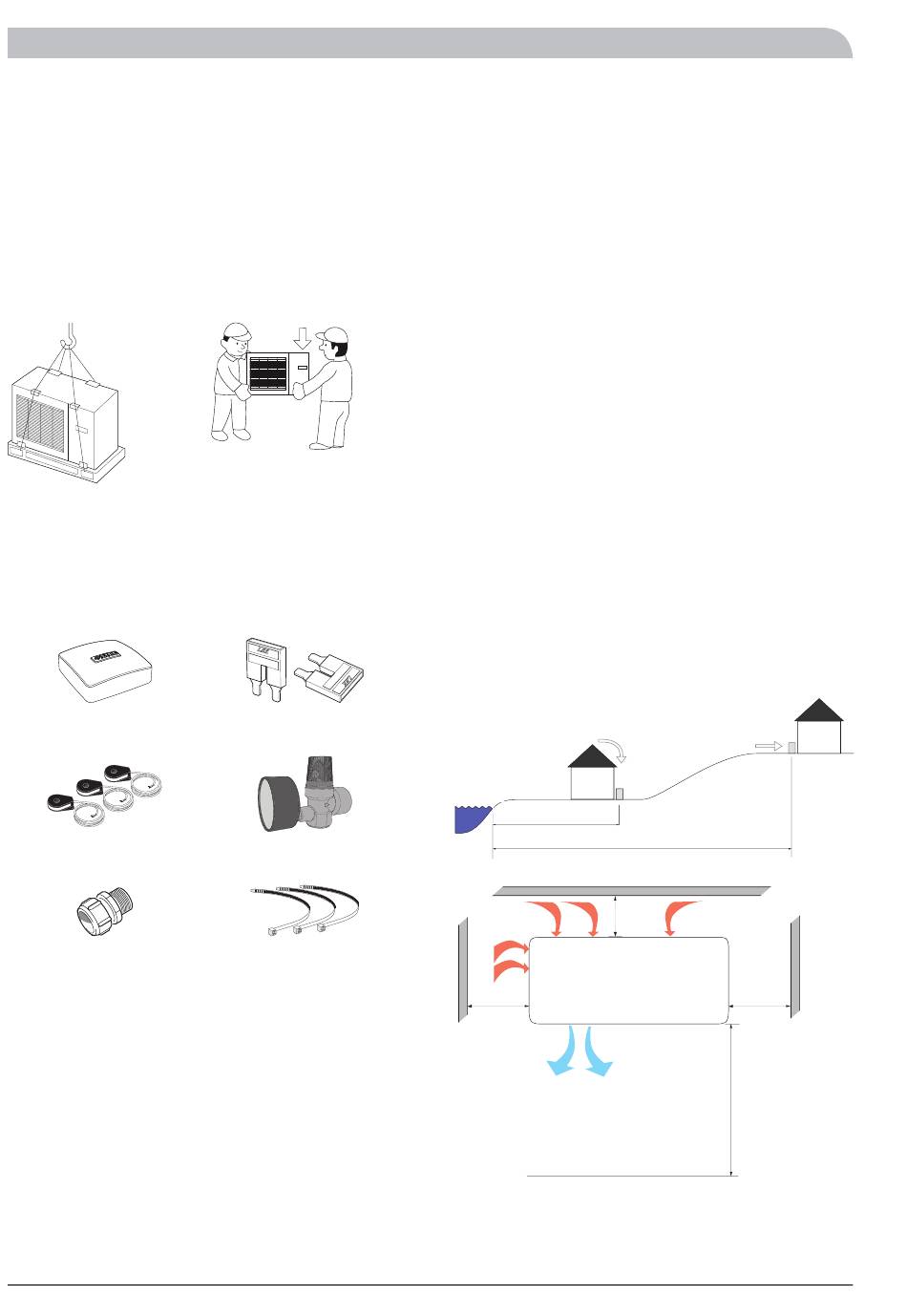

Transport et stockage

Module extérieur AMS 10
AMS 10 doit être transporté et stocké à la verticale.
Si la pompe à chaleur doit être soulevée à l'aide de sangles
de levage sans emballage, elle doit être protégée comme
indiqué sur l'illustration.
Le côté droit de la pompe à chaleur (vue de l'avant) est
plus lourd.
Module intérieur ACVM 270
ACVM 270 peut être transporté verticalement ou horizon-
talement. Le stockage doit cependant se faire à la verticale
et dans un endroit sec.

Composants fournis

Sonde extérieur
Capteur d'intensité, triphasé
Raccord droit
à la soupape de sécurité
Le kit joint se trouve derrière le cache de service avant dans
ACVM 270.
20
Barrettes pour raccordement
monophasé
Soupape de sécurité
avec manomètre
Colliers de câblage
NIBE™ SPLIT ACVM 270

Montage

Module extérieur AMS 10
Positionner AMS 10 à l'extérieur sur une surface solide, de
préférence sur une fondation en béton ou près de murs
avec une fixation au sol ou murale.
Il doit être positionné de sorte que le bord inférieur de
l'évaporateur se trouve au niveau de la profondeur de
neige locale moyenne, en respectant un minimum de
200 mm. AMS 10 ne doit pas être positionné à proximité
de murs sensibles au bruit, par exemple, près d'une cha-
mbre. Vérifier également que l'emplacement ne gêne pas
les voisins. Prendre garde à ne pas érafler la pompe à
chaleur lors de l'installation.
Une grande quantité d'eau de condensation et d'eau de
fonte issue du dégivrage peut être produite. Équiper la
zone de l'installation d'un drainage correct et s'assurer
que l'eau ne peut pas s'écouler sur les chemins, par exe-
mple, pendant les périodes où de la glace peut se former.
La distance entre AMS 10 et le mur de la maison doit être
d'au moins 150 mm. S'assurer qu'il y a au moins 1 000 mm
d'espace dégagé au-dessus d'AMS 10. AMS 10 ne doit
pas être placé de sorte qu'une recirculation de l'air
extérieur soit possible. AMS 10 doit être installé à l'abri
des vents forts et directs. Cela réduit la sortie et affecte
le rendement et la fonction de dégivrage.
Pour l'installation murale, s'assurer que les vibrations
n'affectent pas l'intérieur de la maison. S'assurer égaleme-
nt que le mur et la fixation peuvent supporter le poids de
la pompe à chaleur.
Vent côtier indirect
Vent faible : > 0,5 km
Vent fort : > 3 km
150 mm
300 mm
Vent côtier direct
Vent faible : > 1 km
Vent fort : > 10 km
300 mm
5 000 mm
