Module intérieur ACVM 270
Il est recommandé d'installer ACVM 270 dans une pièce
■
ayant un siphon au sol existant, de préférence dans une
buanderie ou une chaufferie.
La surface doit être solide, de préférence un sol ou des
■
fondations en béton.
Installer ACVM 270 le dos dirigé vers un mur extérieur,
■
idéalement dans une pièce où le bruit ne gêne pas. Si
cela n'est pas possible, éviter de le placer contre un mur
derrière une chambre ou une autre pièce où le bruit peut
constituer un problème.
L'unité peut être alignée à l'aide des pieds réglables.
■
Acheminez les tuyaux de façon qu'ils ne soient pas fixés
■
à une cloison interne donnant sur une chambre ou un
salon.
S'assurer qu'il y a environ 500 mm d'espace à l'avant et
■
220 mm au-dessus du produit afin de faciliter toute ré-
paration ultérieure.

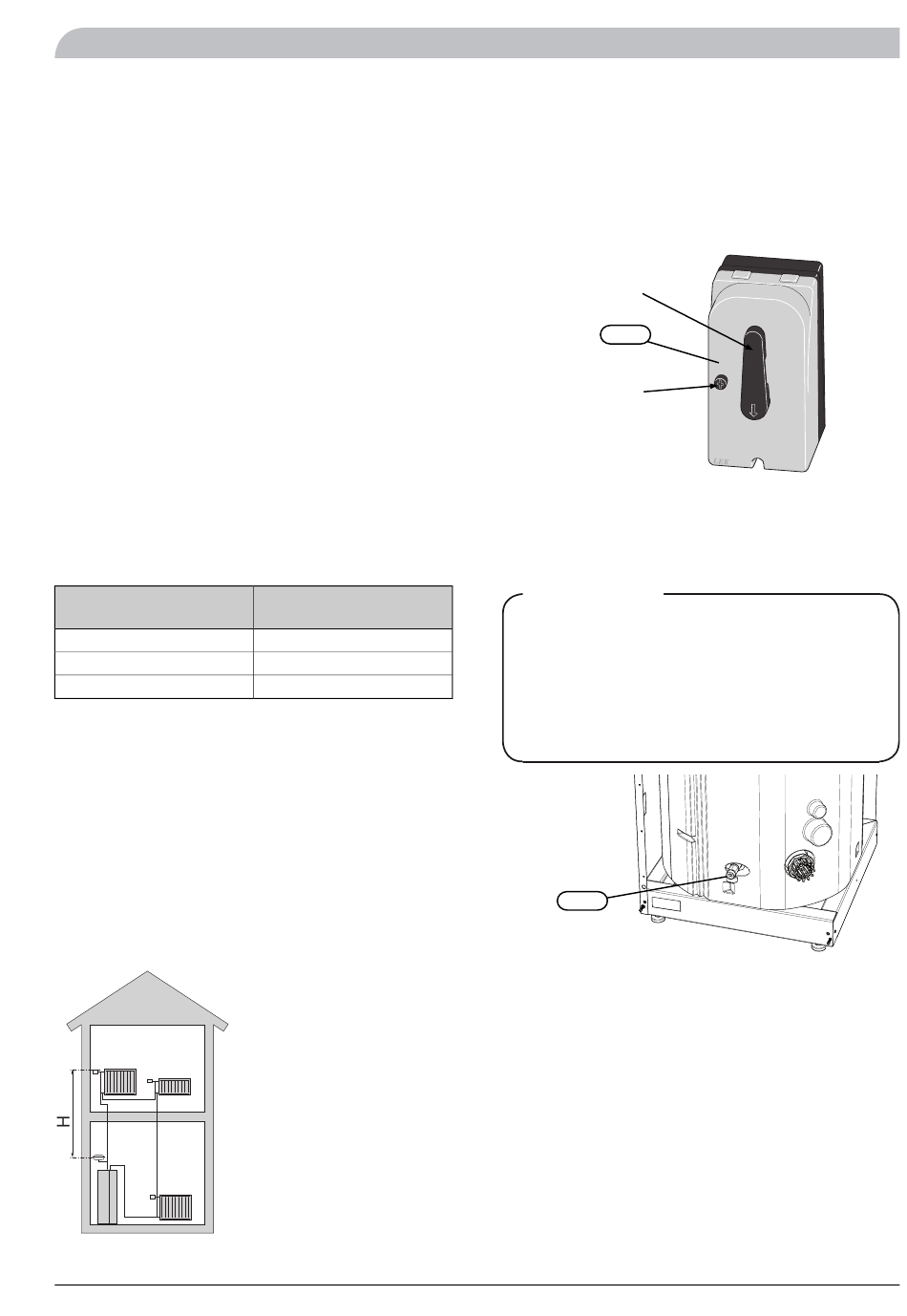

Dimensionnement du vase d'expansion
Volume interne dans ACVM 270 pour calculer le vase
d'expansion est 280. Le volume du vase d'expansion doit
représenter au moins 5 % du volume total du système.
Tableau d'exemples
Volume total (l)
280
320
360
Pression initiale et différence de hauteur max.
La pression du vase d'expansion à pression doit être dime-
nsionnée selon la hauteur maximale (H) entre le vase et le
radiateur le plus haut (voir figure). Une pression de 0,5 bars
(5 mvp) correspond à une différence de hauteur autorisée
maximale de 5 m.
Si la pression initiale standard du réservoir à pression n'est
pas suffisamment élevée, elle peut être augmentée en re-
mplissant le vase d'expansion via la valve. La pression ini-
tiale standard du vase d'expansion doit être notée sur la
liste de contrôle à la page 39.
Toute modification de la pression initiale affecte la capacité
du vase d'expansion à gérer la dilatation de l'eau.
Volume du vase d'expansion
(l)
14
16
18
NIBE™ SPLIT ACVM 270
Informations générales pour l'installateur
Dérivation manuelle
Lorsque ACVM 270 est paramétré en mode Urgence, le
système de régulation du chauffage ne fonctionne pas et
le fonctionnement de la dérivation manuelle est nécessaire.
1. Appuyer et verrouiller le bouton (QN11).
2. Tourner à la main le robinet mélangeur à la position
souhaitée.
Bouton
QN11
Bouton
Vidange de la cuve
Pour vidanger la cuve de ACVM 270, ouvrir le robinet
(QM1) et la soupape de sécurité (FL2).
REMARQUE!
Lorsque la cuve de ACVM 270 est vidée avec le robi-
net (QM1), de l'eau reste dans le serpentin et dans
l'échangeur thermique.
Cela signifie qu'il existe un risque que l'échangeur
thermique, les tuyaux et les robinets gèlent à des te-
mpératures basses, ainsi qu'un risque sanitaire pour
le serpentin dans la partie eau chaude.
QM1
Ordre d'installation recommandé
1. Brancher ACVM 270 au système de climatisation, aux
conduites d'eau chaude et d'eau froide, ainsi qu'à
toutes les sources de chaleur externes. Voir page 23.
Voir également les descriptions de branchement à la
page 27 et pages suivantes.
GM20
2. Installer les tuyaux de réfrigérant conformément à la
description à la page 24.
HQ1
3. Brancher le contrôleur de charge, la sonde de tempé-
rature extérieure, tous les contacts de contrôle de
charge centralisés et externes, ainsi que le câble entre
ACVM 270 et AMS 10. Voir page 33.
4. Branchez l'alimentation du ACVM 270. Voir page 32.
QM30
5. Suivre les instructions de mise en service à la page 37.
QM31
QN11
AA22-R26
AA22-R25
AA22-R24
AA22
Pour l'installateur
XL4
XL3
XL2
XL1
XL15
21
