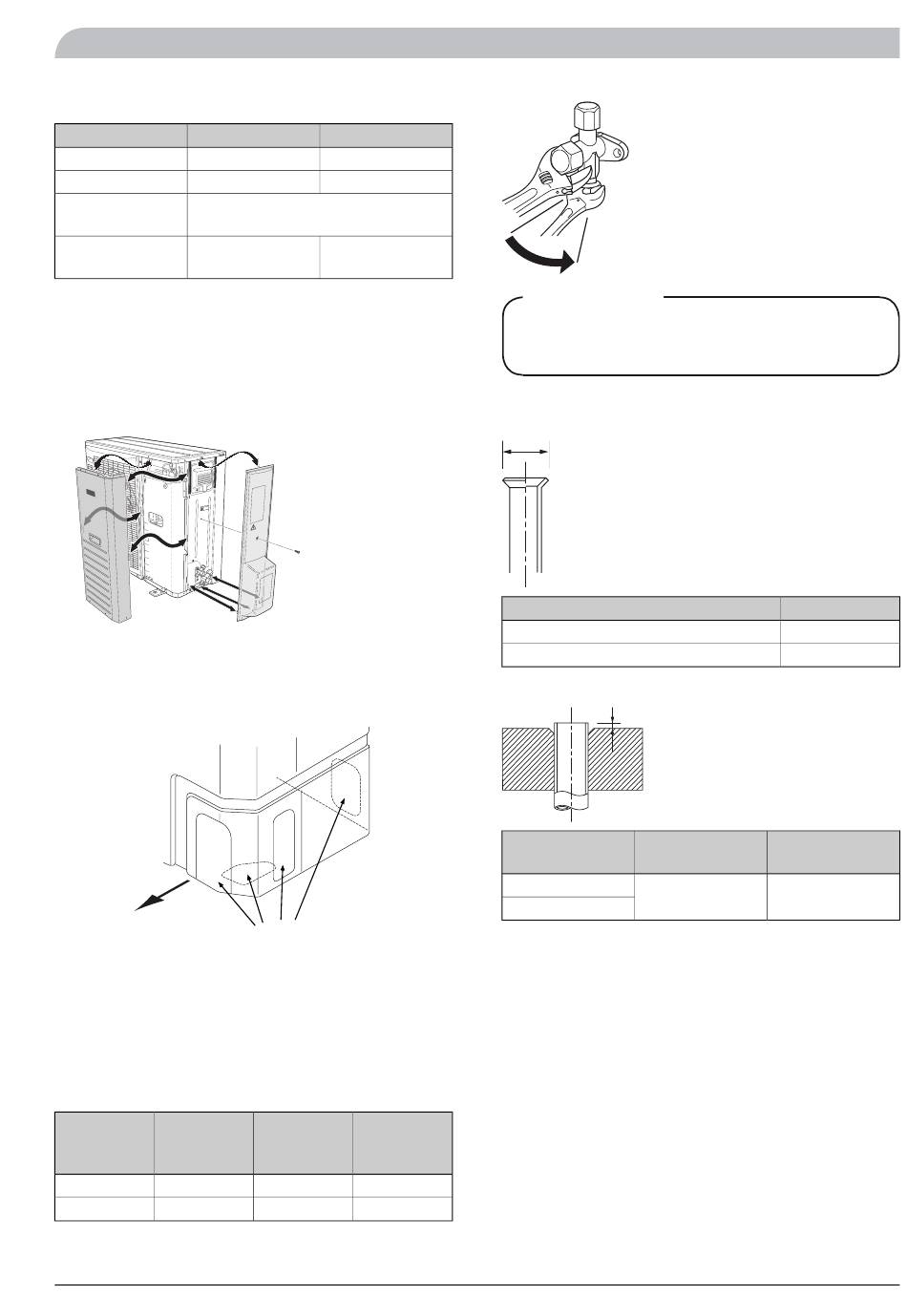

Dimensions et matériaux des tuyaux
Tuyau de gaz
Dimension du tuyau
Ø15,88 mm (5/8")
Raccordement
Ouverture - (5/8 »)
Matériau
Qualité cuivre SS-EN 12735-1 ou C1220T,
JIS H3300
Épaisseur minimale
1,0 mm
du matériau
Raccordement des tuyaux
Effectuer l'installation hydraulique avec les robinets de
■
service (QM35, QM36) fermés.
■
AMS 10-8
Oter le panneau latéral AMS 10 pendant l'installation
pour faciliter l'accès.
AMS 10-12
Retirer une pièce découpée du panneau extérieur sur
AMS 10, là où les tuyaux doivent passer. L'image ci-des-
sous montre les sorties possibles des tuyaux.
Avant
Veiller à ce que l'eau ou les saletés n'entrent pas dans
■
les tuyaux.
Courber les tuyaux d'un rayon aussi grand que possible
■
(au moins R100~R150). Ne pas courber un tuyau plu-
sieurs fois. Utiliser un outil de pliage.
Raccorder le raccord évasé et serrer au couple suivant.
■
Utiliser la valeur « Angle de serrage » si aucune clé dyna-
mométrique n'est disponible.
Diamètre ex-
Couple de
terne, tuyau
serrage (Nm)
cuivre (mm)
Ø9,52
34~42
Ø15,88
68~82
Tuyau de liquide
Ø9,52 mm (3/8")
Ouverture - (3/8 »)
0,8 mm
Parties découpées
Angle de ser-
Longueur
rage (°)
d'outil recom-
mandée (mm)
30~45
200
15~20
300
NIBE™ SPLIT ACVM 270
REMARQUE!
Une protection gazeuse doit être utilisée lors du
soudage.
Raccords évasés
Evasement :
A
Diamètre externe, tuyau cuivre (mm)
Ø9,52
Ø15,88
Dégagement :
B
Diamètre externe,
B, avec un outil
tuyau cuivre (mm)
R410A (mm)
Ø9,52
0,0~0,5
Ø15,88
(suivre les instructions pour l'outil utilisé.)
Pour l'installateur
Installation des tuyaux
A (mm)
13,2
19,7
B, avec un outil co-
nventionnel (mm)
0,7~1,3
25
