Montage- und Betriebsvorschrift
+
HINWEIS
KAPITEL 2

MONTAGE

MultiZoneBox - KWL-MZB
Leistungsaufnahme
Schutzart
Netzanschluss KWL-MZB
Anschluss Bedienelement
Anschluss nach Schaltplan
Maße
Gewicht
1 .13 Zubehör
KWL-MZB-BE
KWL-MZB-BET
KWL-MZB-AP
KWL-MZB-VSAP
KWL-MZB-VOC-F
KWL-MZB-F
KWL-MZB-RH7
KWL-MZB-RH13
Bei einem Einsatz von über 220 m³/h kann es zu erhöhten Strömungsgeräuschen kommen . Es ist zu prüfen,
ob ggf . bauseits ein entsprechender Schalldämpfer vorzusehen ist .
2 .0

Aufstellung

Das Gerät ist für die Montage in Innenräumen, an der Wand oder Decke konzipiert. Die Raumtemperatur muss über
+5 °C liegen. Enge Bögen führen zu erhöhten Druckverlusten und Strömungsgeräuschen. Die Lüftungsleitungen dürfen
keinesfalls geknickt werden. Auf feste und dichte Befestigung an den Anschlussstutzen ist zu achten. Für Wartungs-
und Installationsarbeiten muss der Gerätedeckel frei zugänglich sein.
2 .1 Luftführung
Bei Planung und Ausführung sind möglichst kurze Leitungen anzustreben. Zu- und Ablufträume sind im Vorfeld zu
definieren. In Abluftventile sind generell Filter zu integrieren. Dunstabzugshauben dürfen nicht an das System ange-
schlossen werden. Zur Sicherstellung der Luftführung innerhalb der Nutzungseinheiten sind ausreichende Überströ-
möffnungen (Türspalte, Türlüftungsgitter) vorzusehen.
Bestehende Brandschutzvorschriften sind unbedingt zu beachten .

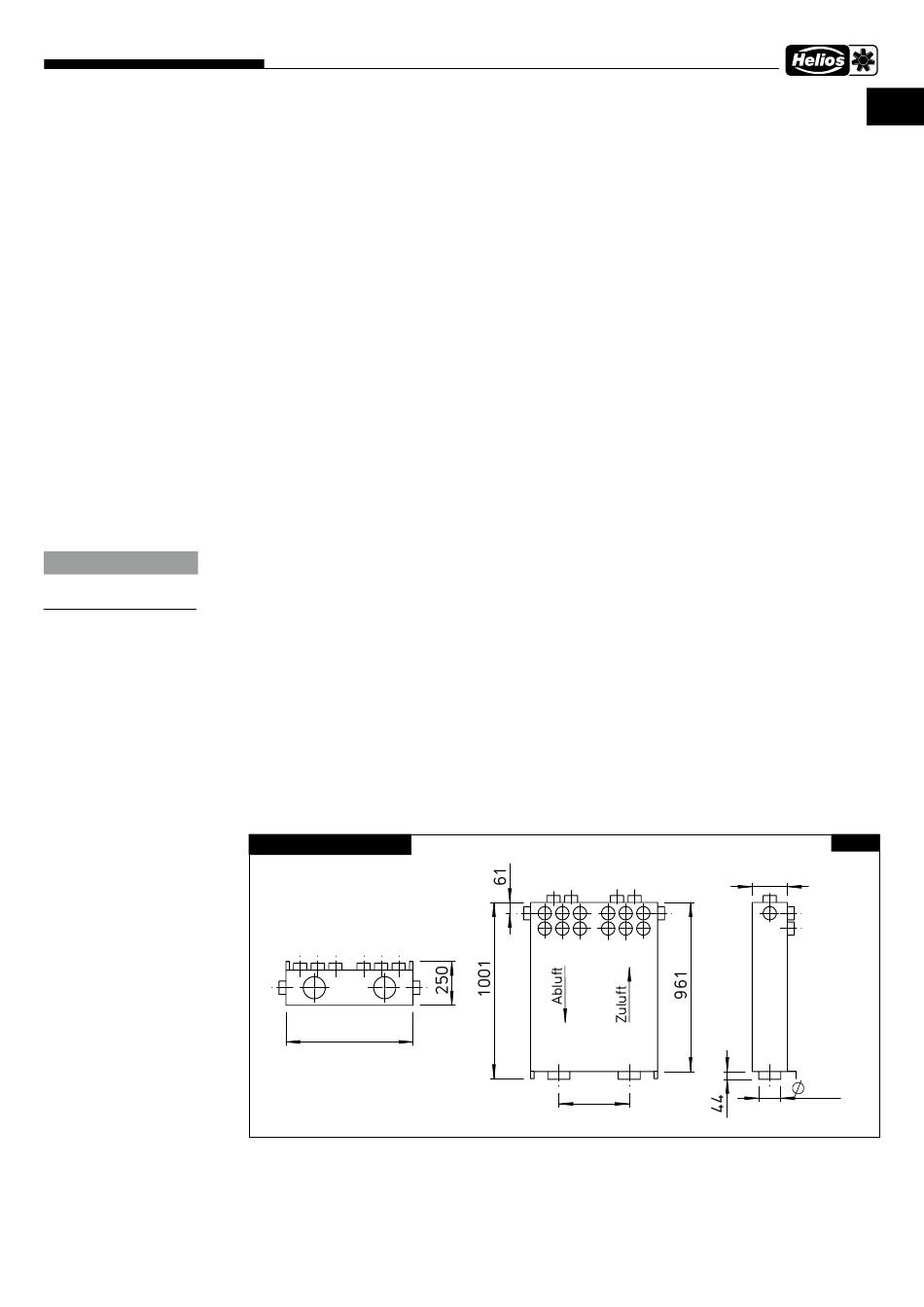

2 .2

Abmessungen

KWL MZB 6+1-75/125 R90
722
max . 6 W
IP40
3 x 1,5 mm²
J-Y(St)Y 2 x 2 x 0,6 (max . 100 m)
SS-1202
1040 x 722 x 200 mm
25 kg
Bedienelement Eco (Unterputz)
Manueller 4-Stufen-Betrieb oder Automatikmodus
Bedienelement Touch
Manueller 4-Stufen-Betrieb, Automatikmodus oder Wochenprogramm
Anschlussplatte
Zur Montage in der Betondecke
Verbindungsset
Zur Verbindung der MultiZoneBox mit der Anschlussplatte. Set besteht aus 12 Einzelstut-
zen und Befestigungswinkeln
VOC-Feuchte-Sensor
Zur Erfassung der Mischgas-Konzentration (VOC) und relativen Luftfeuchte
Feuchte-Sensor
Zur Erfassung der relativen Luftfeuchte
Rohrhalterung (für 7 Rohre)
Für den ein- sowie beidseitigen Anschluss von flex pipe
Rohrhalterung (für 13 Rohre)
Für den ein- sowie beidseitigen Anschluss von flex pipe
400
3
plus
plus
Abb .2
200
125
