Notice de montage et d'utilisation
FR
D
m
DANGER
MultiZoneBox - KWL-MZB
Déflecteur de soufflage
►
Platine de com-
mande avec cap-
teurs de pression
Moteurs des vo-
lets de réglage
Sonde (en
option)
1 .11 Foyers de combustion
Il convient de respecter la réglementation en vigueur s'appliquant à l'utilisation simultanée de foyers de com-
bustion, d'appareils de ventilation et de hottes aspirantes (informations disponibles auprès de la corporation
des artisans ramoneurs allemands [ZIV]) .
Normes générales de construction
Les systèmes de ventilation et d'extraction d'air peuvent être utilisés avec des foyers dont la combustion consomme
l'air ambiant uniquement si l'évacuation des gaz de combustion est contrôlée par des dispositifs de sécurité (fournis par
le client) dont le déclenchement coupe le flux d'air soufflé et extrait.
Avant l'acquisition d'un système de surveillance de dépression pour foyers, il est recommandé d'en discuter avec votre
ramoneur.
Les systèmes de surveillance sont toujours raccordés directement à l'alimentation de la centrale (voir le schéma
de raccordement) !
Danger de mort par choc électrique.
Un choc électrique peut causer la mort ou de graves blessures.
Mettre l'appareil hors tension avant toute intervention !
Il est interdit d'utiliser un contact externe comme interrupteur pour le système de surveillance de dépression !
1 .12 Données techniques
KWL-MZB 6+1-75/125 R/L90
Exigences du lieu d'installation
Plage de fonctionnement
Précision de mesure
Perte de charge lorsque le volet de
réglage est ouvert
Tension/Fréquence
Puissance absorbée
Protection
Raccordement au réseau KWL-MZB
Raccordement de la commande
à distance
Raccordement selon le schéma
Dimensions
Poids
KWL-MZB 6+1-75/125
Plage de fonctionnement
Précision de mesure
Perte de charge lorsque le volet de
réglage est ouvert
Tension/Fréquence
Puissance absorbée
Protection
Raccordement au réseau KWL-MZB
Raccordement de la commande
à distance
Raccordement selon le schéma
Dimensions
Poids
Plaque de
Volet de réglage
raccordement
AIR SOUFFLÉ
AIR EXTRAIT
5-55°C <95 %
40-220 m³/h (précision +-10 m
± 10 m³/h
6-79 Pa
1~ 230 V~/50 Hz
max . 6 W
IP40
3 x 1,5 mm²
J-Y(St)Y 2 x 2 x 0,6 (max . 100 m)
SS-1202
1001 x 722 x 250 mm
25 kg
40-220 m³/h (précision +-10 m
± 10 m³/h
6-79 Pa
1~ 230 V~/50 Hz
max . 6 W
IP40
3 x 1,5 mm²
J-Y(St)Y 2 x 2 x 0,6 (max . 100 m)
SS-1202
1040 x 722 x 200 mm
25 kg
2
Éléments pour isolation acoustique
3
/h)
3
/h)

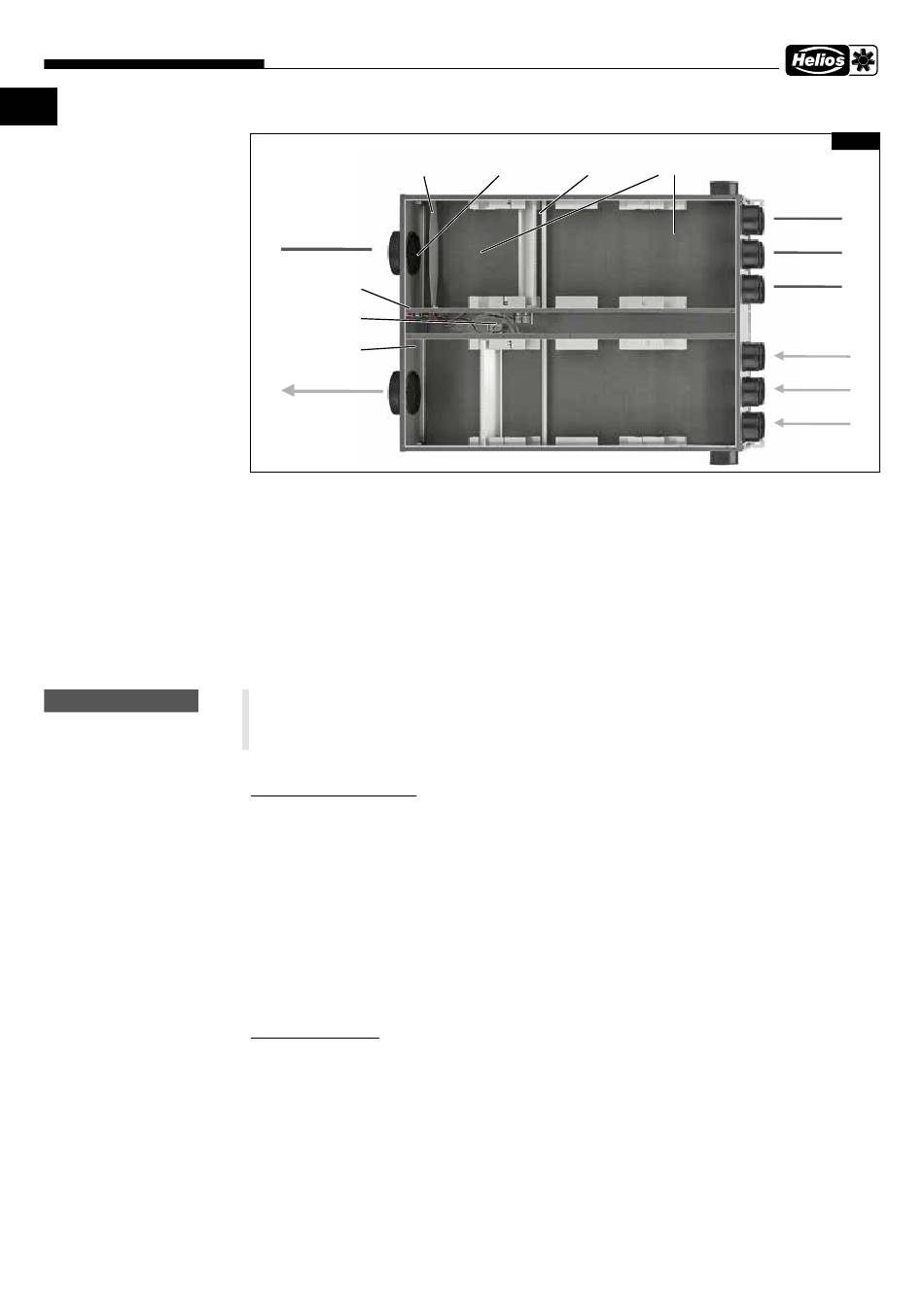

Fig .1
►
►
►
