fr
PE
U
V
W
M 3~

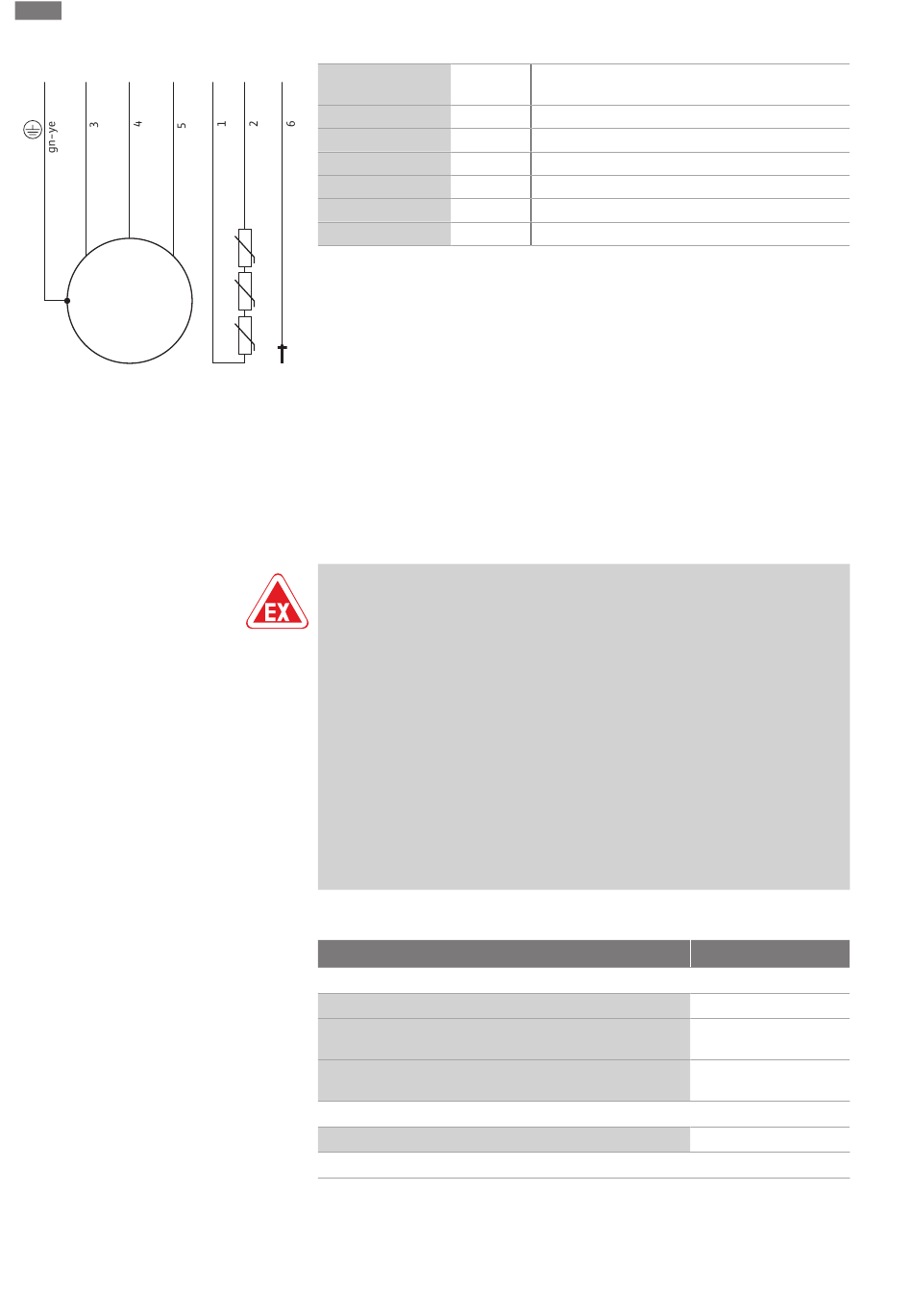

Fig. 9: Schéma de raccordement : Démarrage
direct, capteur PTC
6.5.5
Raccordement des dispositifs de
surveillance
6.5.5.1
Surveillance du compartiment
moteur (uniquement moteur P 13)
24
Montage et raccordement électrique
10
11
DK
Fil
1, 2
3
4
5
6
Vert/jaune (gn-ye)
Consulter les spécifications relatives au raccordement et à l'exécution des dispositifs de
contrôle dans le schéma de raccordement joint. Toujours faire effectuer le raccorde-
ment électrique par un électricien qualifié !
AVIS ! Tous les fils comportent une désignation dans le schéma de raccordement. Ne
pas couper les fils ! Aucune autre affectation entre la désignation des fils et le sché-
ma de raccordement n'est possible.
DANGER
Risque d'explosion dû à un raccordement incorrect !
Si les dispositifs de contrôle ne sont pas raccordés correctement, un risque de bles-
sures mortelles existe à l'intérieur des secteurs à risque d'explosion. Toujours faire
effectuer le raccordement par un électricien qualifié. Pour une utilisation dans un
secteur à risque d'explosion, les points suivants s'appliquent :
• Raccorder la surveillance thermique du moteur via un relais de contrôle.
• L'arrêt dû à la limitation de température doit avoir lieu avec un dispositif de ver-
rouillage de redémarrage ! Un redémarrage ne doit être possible que si la touche
de déverrouillage a été activée manuellement.
• Raccorder l'électrode externe (p. ex surveillance de la chambre d'étanchéité) via
un relais de contrôle avec circuit de sécurité intrinsèque.
• Consulter les informations supplémentaires fournies dans le chapitre relatif à la
protection Ex en annexe de la présente notice de montage et de mise en ser-
vice.
Aperçu des dispositifs de contrôle :
Dispositifs de contrôle internes
Compartiment moteur
Enroulement du moteur : limitation de la température
(surveillance de la température à 1 circuit)
Enroulement du moteur : régulation de la température
(surveillance de la température 2 circuits)
Dispositifs de contrôle externes
Chambre d'étanchéité
Légende : − = non disponible/possible, o = en option, • = de série
Tous les dispositifs de contrôle disponibles doivent toujours être raccordés !
Raccorder les électrodes via un relais de contrôle. Nous conseillons d'utiliser pour ce
faire le relais « NIV 101/A ». La valeur seuil est de 30 kOhm.
Désigna-
Borne
tion
10, 11
Surveillance de l'enroulement du moteur
U
L1
V
L2
W
L3
DK
Surveillance du compartiment moteur
PE
Terre
P 13
•
•
o
o
WILO SE 2019-02
