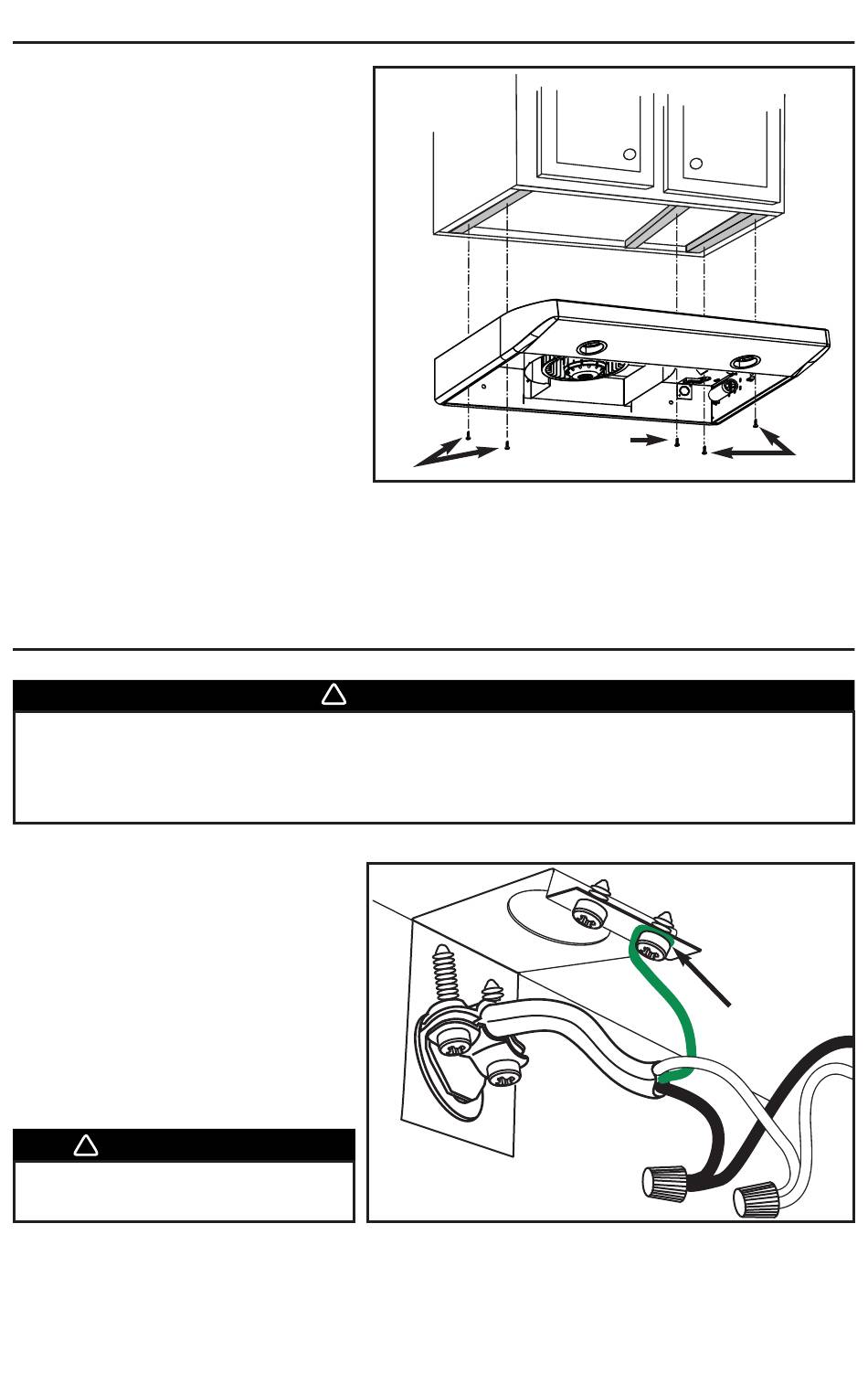

6. INSTALLATION DE LA HOTTE

Passer le fil d'alimention électrique
jusqu'à l'emplacement de la hotte.
Placer la hotte à son emplacement. À
l'aide d'un crayon, marquer la position
des vis (petite
embossés en forme de poire). Retirer la
hotte et visser 4 vis 1/2 po à double filets
aux emplacements latéraux (A), en
laissant un espace de 1/8 po. Installer le
serre-fils à la hotte, y insérer le cordon
d'alimentation et serrer le serre-fils pour
le maintenir en place. Placer la hotte
sous l'armoire et la glisser en position.
S'assurer que l'adaptateur/volet entre
dans le conduit et que son volet ouvre
librement. Visser complètement les vis
pour maintenir la hotte en position.
Visser la dernière vis 1/2 po à double
filets (B) dans le dernier trou embossé.

7. BRANCHEMENT

Risque d'électrocution. Le raccordement électrique doit être effectué par du
personnel qualifié conformément aux codes et standards. Avant d'effectuer le
branchement, coupez l'alimentation électrique au tableau de distribution
principal et verrouillez-le pour éviter une mise en marche accidentelle.
Connecter les fils à la hotte en utilisant
les capuchons de connexion fournis.
Connecter le NOIR au NOIR, le
BLANC au BLANC et le VERT ou FIL
DÉNUDÉ à la vis VERTE de mise à la
terre (1).
AVERTISSEMENT
!
Ne pas oublier de connecter la
mise à la terre!
partie des trous
AVERTISSEMENT
!
A
HD0154
HE0059
- 24 -
B
1
A
