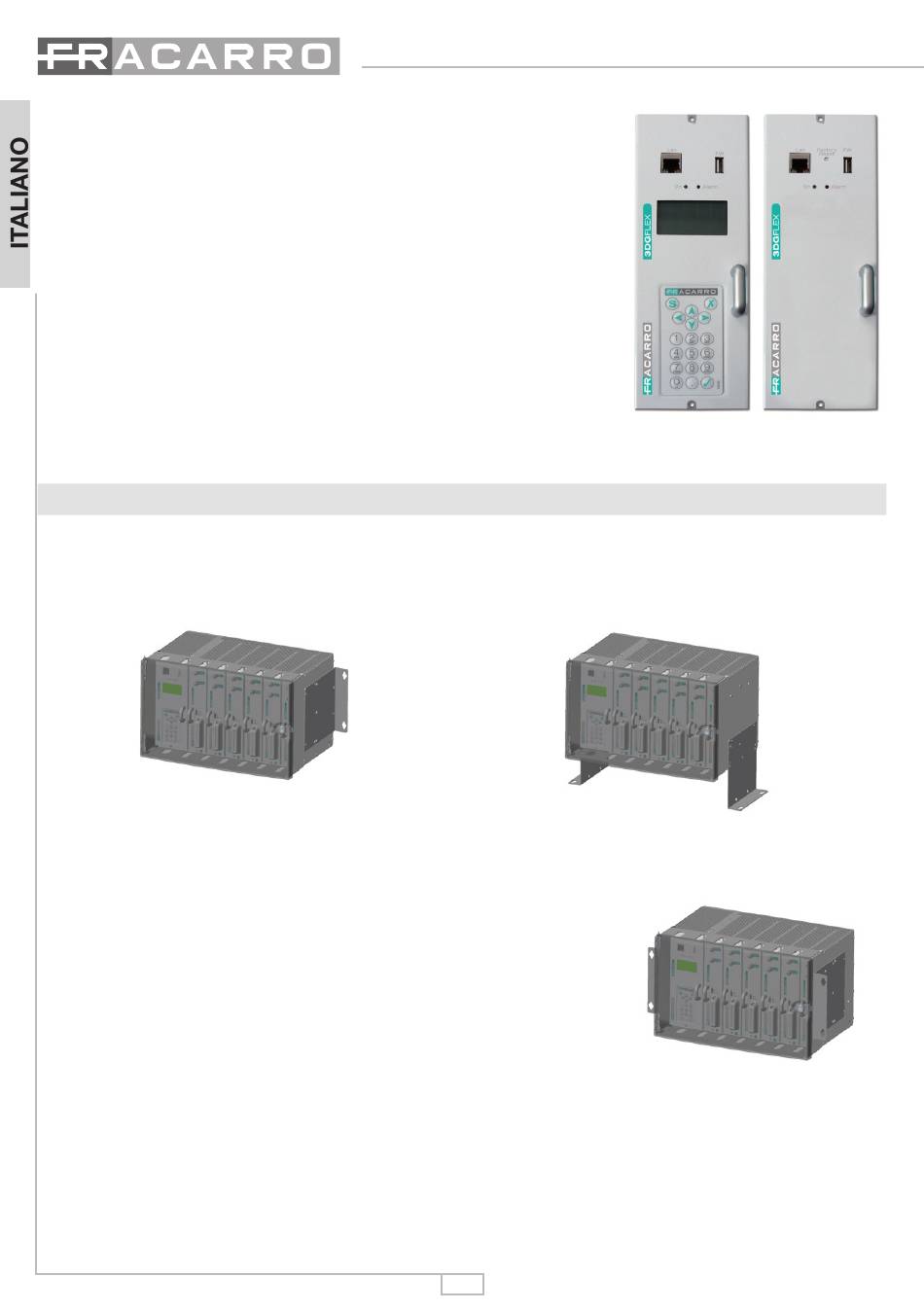

2.2 UNITA' DI CONTROLLO (CONTROL UNIT)
L'unità di controllo è alloggiata nella prima posizione a sinistra
del cabinet ed è estraibile con l'apposita maniglia, come un
qualsiasi modulo. Prima di estrarla togliere preventivamente le 2
viti di fissaggio e staccare il cavo di alimentazione.
Nella parte frontale della stessa sono integrati: la tastiera
alfanumerica e il display LCD per la programmazione base (solo
versione 3DG-BOX), 2 led di segnalazione visiva dello stato
della centrale, una porta LAN per la programmazione della
centrale tramite l'interfaccia web e una porta USB per un rapido
aggiornamento del firmware della control unit.
La porta USB inoltre consente di copiare/salvare la configurazione
della centrale tramite pen drive o memoria PC.
3DG-BOX 3DG-BOX-PC

3. INSTALLAZIONE DEL PRODOTTO

La centrale va installata utilizzando le staffe e le viti fornite in dotazione. Togliere le staffe di
montaggio dall'imballo ed estrarre la centrale. Installare le staffe come in Fig. 1 per l'installazio-
ne a muro e come in Fig. 2 per l'installazione a pavimento.
Fig.1 Fig. 2
Si preveda lo spazio necessario per l'eventuale scollegamento del cavo di alimentazione e
dell'apertura del pannello frontale.
È possibile anche installare la centrale sugli armadi rack da
19'' (Fig. 3) consultare il catalogo Fracarro per quanto ri-
guarda i formati degli armadi.
Per agevolare il raffreddamento mediante convezione natu-
rale si raccomanda di inserire la centrale come da figure e
consentire così il flusso d'aria dal basso verso l'alto.
Fig. 3
NOTA: Si raccomanda di conservare accuratamente il codice della chiave per evitare
problemi in caso di smarrimento.
