4. Volumen de suministro

El volumen de suministro de este producto incluye:
Una bomba con cable de conexión, una cuerda de elevación, las instrucciones de servicio.
Compruebe la integridad del suministro. En dependencia de la finalidad de empleo puede ser que se requieran
otros accesorios (véase capítulo "Instalación", "Automatización con accesorio especial" y "Pedido de piezas de
recambio").
Guarde el embalaje hasta el final del plazo de garantía, si fuera posible. Deseche los materiales del embalaje de
acuerdo a las disposiciones de la protección del medio ambiente.
5. Instalación
5.1. Instrucciones generales para la instalación
El dispositivo no debe estar conectado a la red durante la instalación.
La bomba y todo el sistema de conexiones deben ser protegidos de las heladas.
Tenga también en cuenta las ilustraciones que se encuentran en el texto o como anexo al final de este manual
de instrucciones. Los números indicados entre paréntesis en las siguientes explicaciones hacen referencia a la
fig. 5 al final del manual de instrucciones.
Todos los cables de conexión deben estar absolutamente impermeables, ya que tubos con fugas afectan el
rendimiento de la bomba y pueden ocasionar daños graves. Si es necesario, utilice material de cierre adecuado
para que el montaje se haga hermético.
Evite atornillamientos forzosos ya que pueden causar deterioros.
Asegúrese que al colocar los tubos ningún peso y vibraciones o tensiones actuen sobre la bomba. Igualmente los
tubos no deben estar plegados o que tengan contrapendiente.
5.2. Instalación del tubo de presión
El tubo de presión transporta el líquido, que debe ser extraído de la bomba hasta el punto de toma. Para evitar
pérdidas de la corriente se recomienda la utilización de un tubo de presión que tenga como mínimo el mismo
diámetro como la conexión de la presión (5) de la bomba.
Emplee como tubería de presión una manguera flexible apropiada para esta finalidad, por ejemplo una manguera
de desagüe de diseño especial.
En el caso de una instalación fija funcionan tubos rígidos como tubería de presión ideal.
La bomba dispone de una válvula antirretorno integrada que evita que después del funcionamiento el líquido
retorne de la tubería de presión a la bomba y protege el equipo contra golpes de presión.
Monte la tubería de presión en la conexión de presión (5) de la bomba.
5.3. Cuerda de elevación

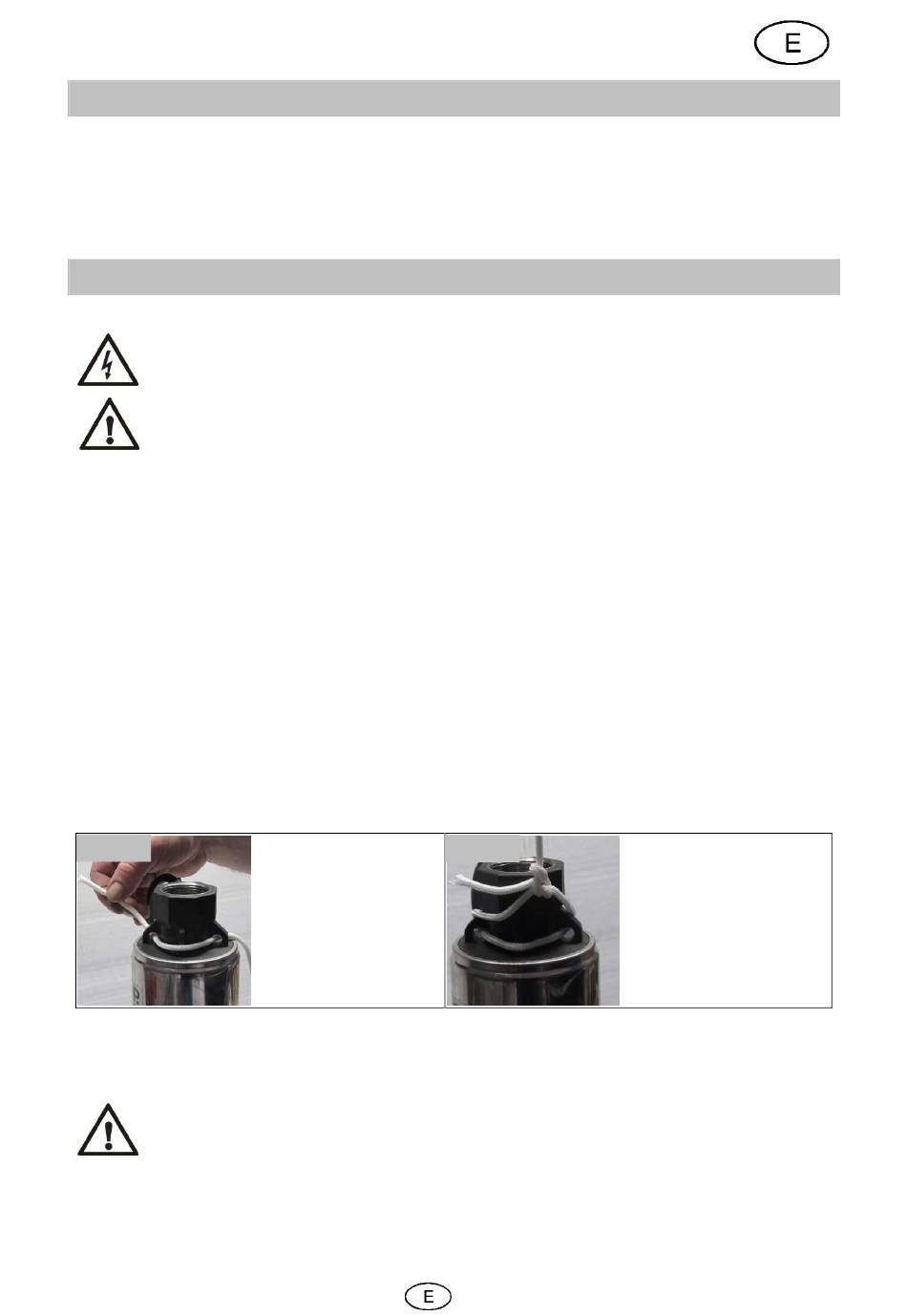

Fig.1
Guíe la cuerda de bajada incluida en el volumen de suministro como se muestra en la fig. 1, a través de los tres
ojales situados en el extremo superior de la bomba. A continuación, fije la cuerda con un nudo doble (fig. 2).
Preste atención a que la cuerda de bajada esté firmemente fijada a la bomba.
5.4.

Posicionamiento de la bomba

Para bajar o subir la bomba se debe emplear sólo una cuerda de elevación apropiada y en
ningún caso la manguera de presión o el cable de conexión.
La bomba se debe bajar al o subir del líquido sólo con una cuerda de elevación apropiada. Emplee una cuerda
de acero inoxidable o un material sintético como nailon. Está prohibido emplear cuerdas de materiales
susceptibles a la oxidación, erosión, descomposición, etc. debido a influencias climáticas porque existiría el eligro
de rotura. La cuerda no sólo debe soportar el peso de la bomba, de la tubería de presión llena de agua y del
cable de conexión, sino también resistir las cargas que se producen durante el funcionamiento.
Fig.2
