Numero Identificativo del prodotto

All'esterno della scatola è applicata una etichet-
ta con il numero di serie del prodotto. Questo
Numero Identificativo viene utilizzato quando
si richiede assistenza o richiesta di rientro in
garanzia dello strumento.

Elementi principali del prodotto

Di seguito elenchiamo quali sono i principali
elementi che costituiscono il prodotto:
• Modulo autodiagnosi
• Guscio in gomma.
• Cavo USB di collegamento tra modulo auto-
diagnosi e PC
• Manuale Utente
• Cavo di connessione presa EOBD
Descrizione del modulo
autodiagnosi (BBAD)
Identificazione porte
Il modulo autodiagnosi è dotato delle seguenti
porte:

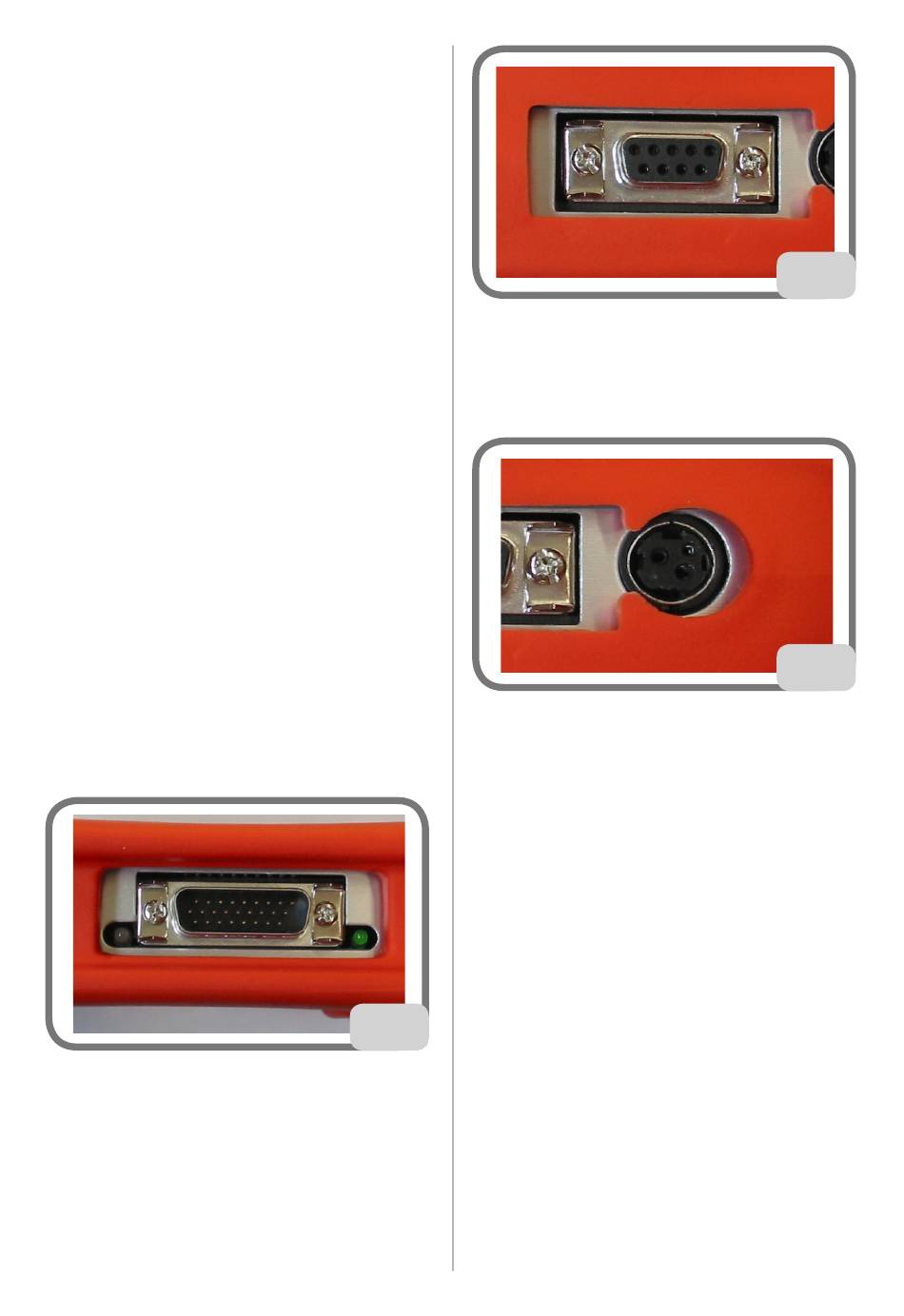

Connettore "Diagnosi" vaschetta 26 poli alta
densità di tipo "D": questo connettore è utilizzato
per realizzare la connessione con l'elettronica
veicolo (fig.1).
Connettore "Seriale" vaschetta 9 poli sub-D:
questo connettore è utilizzato per realizzare la
connessione con il PC (fig.2).
6
Connettore "Alimentazione" tipo KYCON: questo
connettore è utilizzato per alimentare il modulo
nel caso in cui la presa diagnosi del veicolo non
fornisca alimentazione (fig.3).
Il modulo autodiagnosi viene alimentato attra-
verso la presa diagnosi se l'impianto da dia-
gnosticare è in grado di fornire alimentazione al
sistema (ad esempio un impianto vettura dotato
di connettore EOBD).
Può essere anche alimentato, tramite il cavo alimentazione
12 V da accendisigari (opzionale).
1
Alimentazione
Manuale utente Cal One-Touch
