Pompe à chaleur Loria duo 6000
2.4.2 Pose de l'unité extérieure
L'unité extérieure doit être surélevée d'au moins 50 mm
par rapport au sol. Dans les régions enneigées, cette
hauteur doit être augmentée mais ne pas dépasser 1.5 m
(fi gure 13).
- Fixer l'unité extérieure à l'aide de vis et rondelles
de serrage élastiques ou éventail pour éviter tout
desserrage.
 Attention Dans les régions à fortes chutes de
neige, si l'entrée et la sortie de l'unité extérieure
sont bloquées par la neige, il pourrait devenir
diffi cile de se chauff er et probablement causer une
panne. Construire un auvent ou placer l'appareil sur
un support haut (confi guration locale).
- Monter l'appareil sur un support solide afi n de
minimiser les chocs et vibrations.
- Ne pas poser l'appareil directement au sol car cela
peut être cause de troubles.
2.4.3 Raccordement de l'évacuation
des condensats
(voir fi gure 13).
 L'unité extérieure peut générer un volume
important d'eau (appelé condensats).
Si l'utilisation d'un tuyau d'évacuation est impérative :
- Installer le bac de récupération de condensats (BR)
(option, voir page 4).
- Utiliser le coude fourni (C) et raccorder un fl exible
diamètre 16 mm pour l'évacuation des condensats.
- Utiliser le ou les bouchon(s) fourni(s) (B) pour obstruer
l'orifi ce du bac de condensats.
Prévoir un écoulement gravitaire des condensats (eaux
usées, eaux pluviales, lit de gravier).
 Si l'installation est réalisée dans une région où
la température peut être inférieure à 0°C pendant
une longue période, munir le tuyau d'évacuation
d'une résistance de traçage pour éviter la prise
en glace. La résistance de traçage doit chauff er
non seulement le tuyau d'écoulement mais aussi
le bas de la cuve de collecte des condensats de
l'appareil.
Notice d'installation "1715 - FR"
H
* Dans les régions fréquemment enneigées,
(H) doit être supérieur à la couche moyenne de neige.
H
C

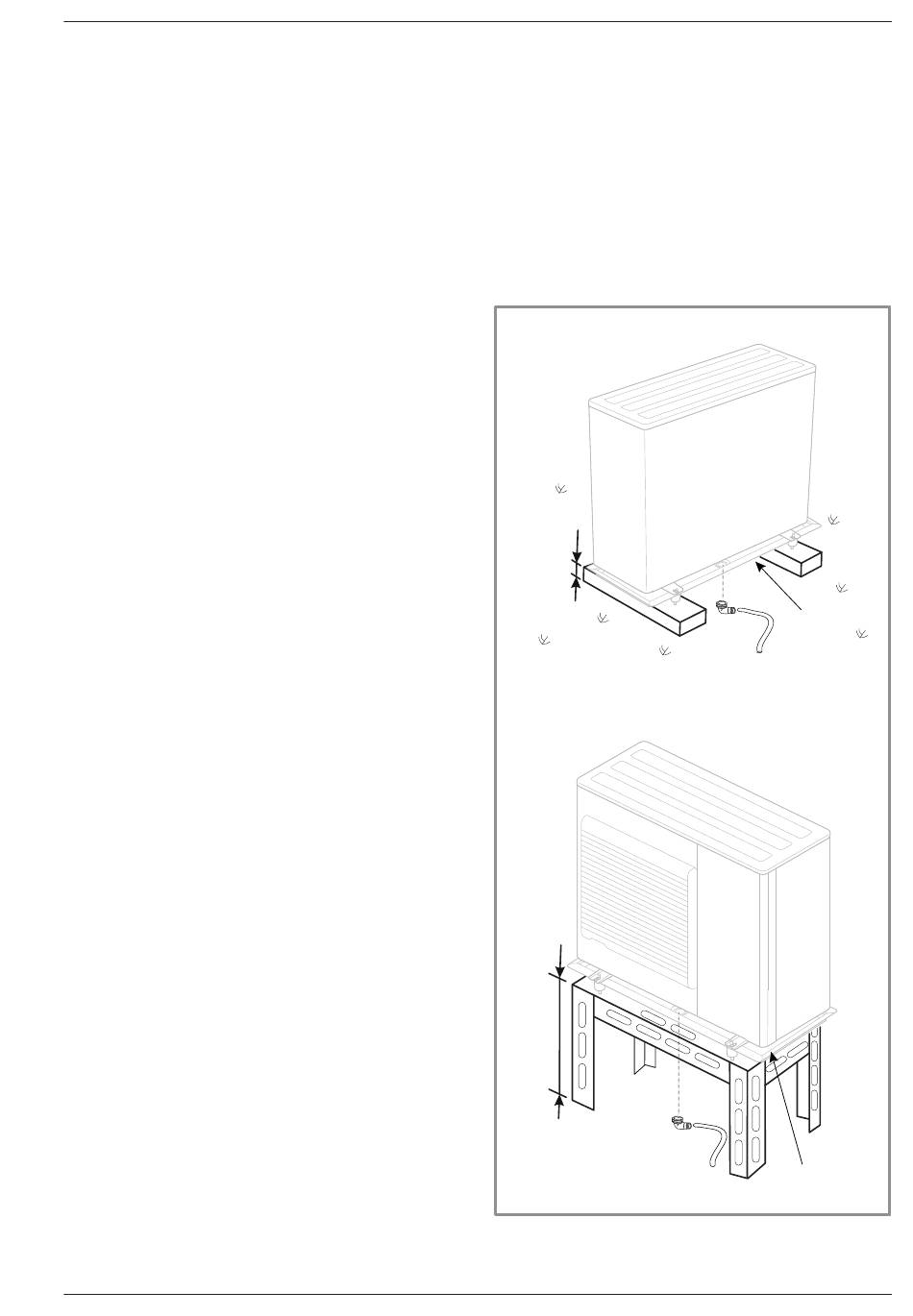

fi gure 12 - Pose de l'unité extérieure,
évacuation des condensats
C
BR
BR
