Principe de fonctionnement

La pompe à chaleur transmet l'énergie contenue dans
l'air extérieur vers l'habitation à chauff er.
La pompe à chaleur est composée de quatre éléments
principaux dans lesquels circule un fl uide frigorigène (R410A).
- Dans l'évaporateur
Les calories sont prélevées sur l'air extérieur et
transmises au fl uide frigorigène. Son point d'ébullition
étant faible, il passe de l'état liquide à l'état de vapeur,
même par temps froid (jusqu'à -15 °C extérieur).
- Dans le compresseur (repère 9,
Le fl uide frigorigène vaporisé est porté à haute
pression et se charge davantage en calories.
- Dans le condenseur (repère 23,
fl uide frigorigène est transmise au circuit de chauff age.
Le fl uide frigorigène reprend son état liquide.
- Dans le détendeur
Le fl uide frigorigène liquéfi é est ramené à basse pression
et retrouve sa température et sa pression initiale.
La pompe à chaleur est équipée d'une régulation qui
assure un contrôle de la température intérieure basée
sur la mesure de la température extérieure, régulation
par loi d'eau. La sonde d'ambiance (facultative) apporte
une action corrective sur la loi d'eau.
Le module hydraulique est équipé, d'un système d'appoint
électrique qui s'enclenche pour assurer un complément
de chauff age pendant les périodes les plus froides.
- 12 -
(repère 12, fi gure
fi gure
fi gure 6) : L'énergie du
(repère 8, fi gure
Énergie de l'air
Énergie
électrique
consommée

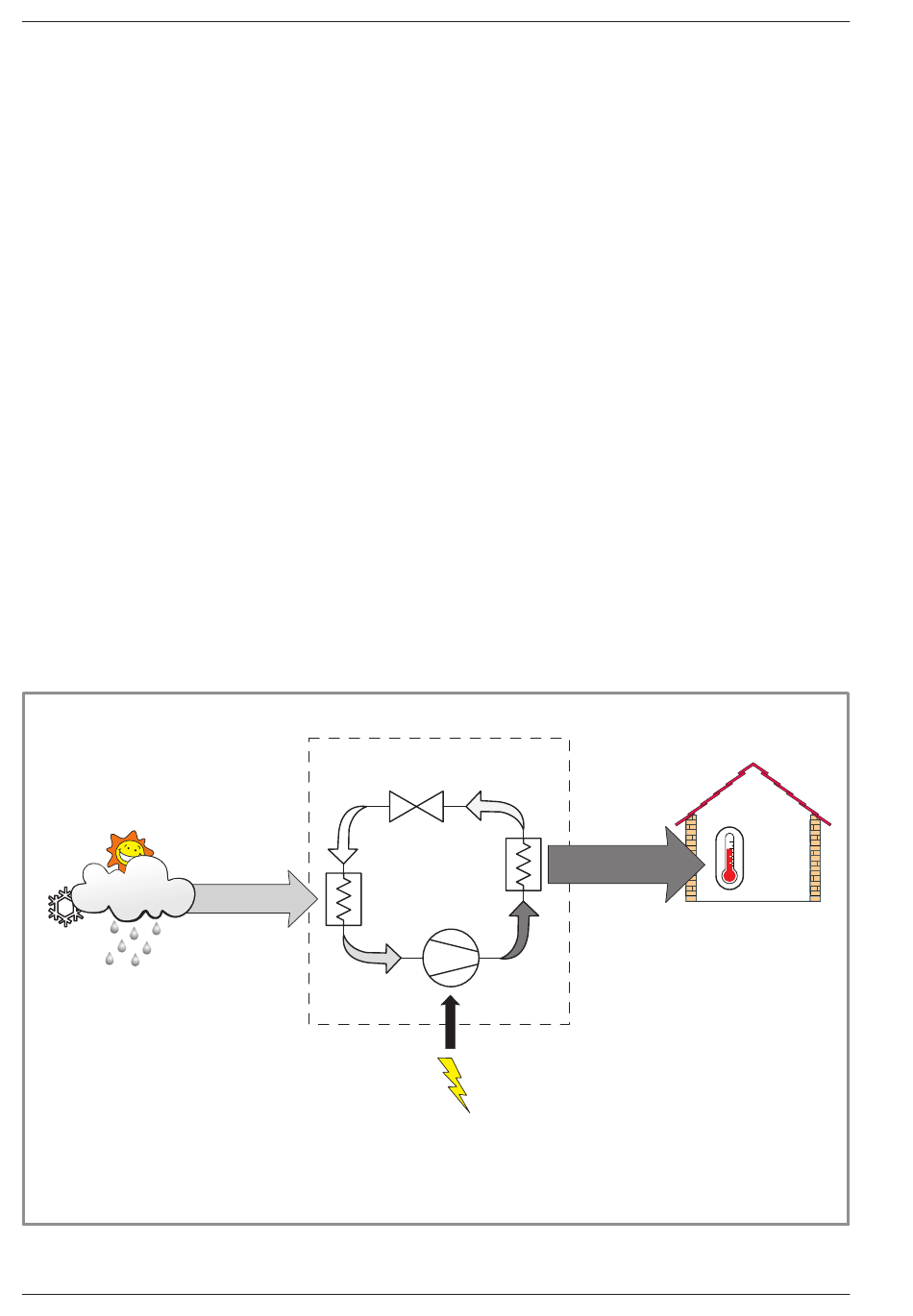

fi gure 8 - Principe de fonctionnement d'une pompe à chaleur
• Fonctions de régulation
- La température de départ du circuit de chauff age est
contrôlée par loi d'eau.
- La modulation de puissance de l'unité extérieure via le
compresseur "Inverter" s'eff ectue en fonction du besoin.
- Gestion de l'appoint électrique.
6) :
 Complément de chauff age lorsque la PAC
seule est insuffi sante.
Mode secours.
- Le programme horaire journalier permet de défi nir
des périodes de température ambiante de confort ou
6) :
réduite.
- La commutation de régime été/hiver est automatique.
- La sonde d'ambiance* : Apport d'une action corrective
sur la loi d'eau.
- Eau chaude sanitaire.
6) :
• Fonctions de protection
- Protection du compresseur par l'appoint chauff age.
- Protection de l'échangeur par l'appoint chauff age.
- Cycle anti-légionelles pour l'eau chaude sanitaire.
- Détection de débit mini.
- Pot à boues pour protéger le circuit chauff age PAC
- Protection hors-gel.
- Thermostats de sécurité des appoints électriques.
* Dans le cas où la PAC (pompe à chaleur) est équipée des options
et des kits associés.
PAC
Dt
Cn
Ev
Cp
COP 4
1 kW
4 kW
Chaleur produite
PAC - Pompe à chaleur
Ev - Évaporateur
Cp - Compresseur
Cn - Condenseur
Dt - Détendeur
Notice d'installation "1715 - FR"
