 Bypass ou Boucle ouverte obligatoire sur chaque zone.
(A) Bypass
(B) Boucle ouverte
4.3 Raccordement à un circuit
Plancher chauff ant
fi gure 24
Pour un fonctionnement correct de l'installation sur
plancher chauff ant équipé de vannes thermostatiques,
il est obligatoire de disposer un bypass (A) ou une
boucle ouverte (B) qui assure le débit minimum requis
(voir "1.3 Caractéristiques générales", page
 En cas de non respect du débit minimum, la
PAC s'arrête (défaut 131 - voir
module hydraulique", page
4.4 Raccordement à un circuit ventilo-
convecteurs ou Radiateurs dynamiques
Il est nécessaire d'installer sur le retour du circuit
radiateurs dynamiques un ballon tampon (respecter
le volume d'eau mini circulante (voir tableau, §1.3).
Voir également "Schémas hydrauliques de principe",
page 28 et page 28).
Circuit...
...mélangé (CC2) ...direct (CC1)
PCR Rdyn ou VC
Rdyn ou VC Radiateurs
Rdyn ou VC Rdyn ou VC
Notice d'installation "1715 - FR"
(B)
(a) Zone contrôlée par thermostat sur vanne et thermostat d'ambiance.
(b) Zone contrôlée par thermostat sur vanne et centrale d'ambiance.
(c) Zone contrôlée par la PAC.

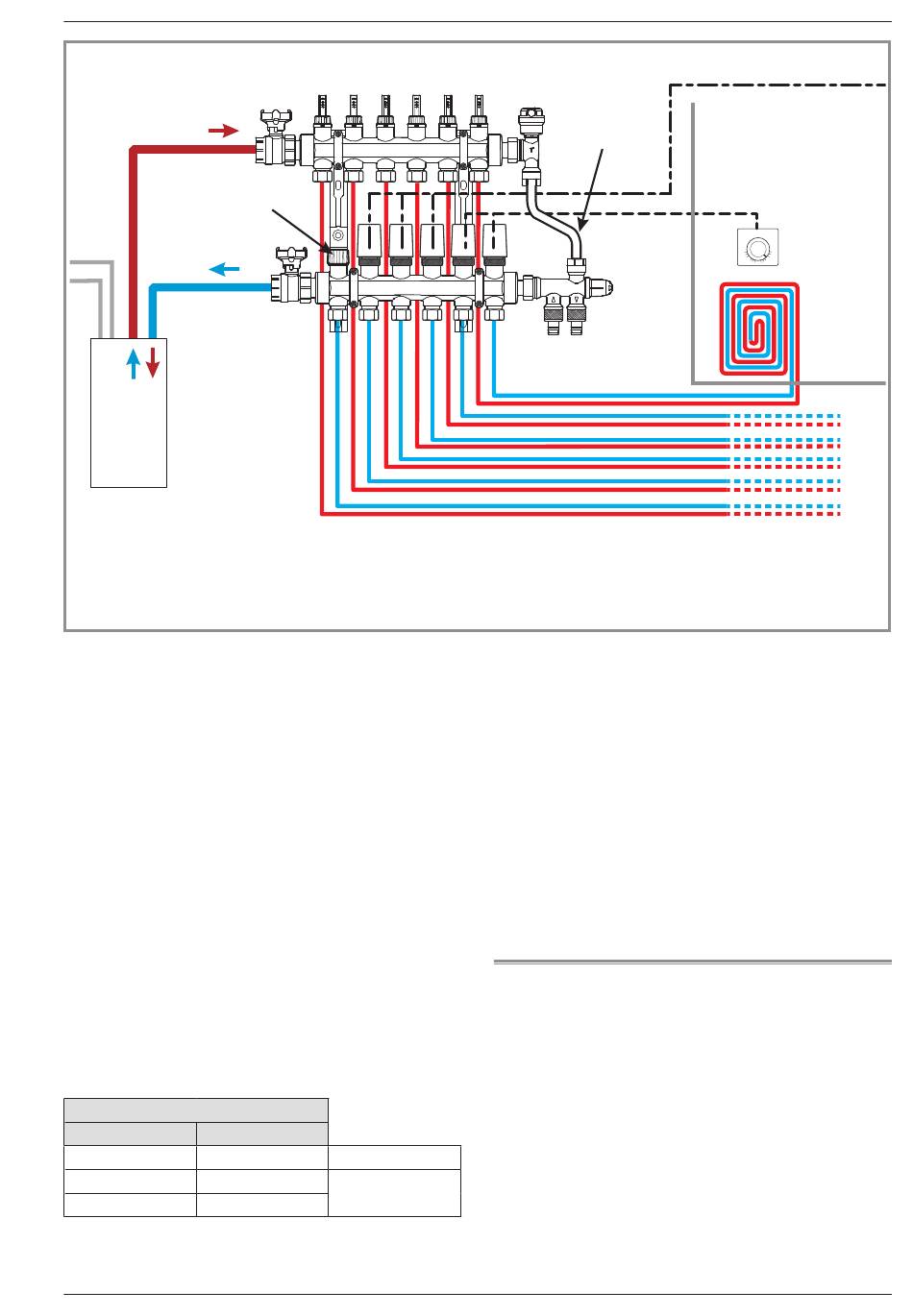

fi gure 23 - Raccordement plancher chauff ant
4).
"8.2 Défauts du
49).
BT sur retour CC1
BT sur retour
des 2 circuits
(A)
4.5

Raccordement au circuit sanitaire

La fonction diélectrique est assurée par des fl exibles à
tresse polyamide (les raccords diélectriques sont inutiles).
Obligatoire : Placer sur l'arrivée d'eau froide un groupe
de sécurité avec soupape tarée de 7 à 10 bar maxi
(selon la réglementation locale), laquelle sera reliée à
un conduit d'évacuation à l'égout. Faire fonctionner le
groupe de sécurité selon les prescriptions du fabricant.
Il ne doit y avoir aucune vanne entre le groupe de
sécurité et le ballon.
Il est recommandé de placer sur la sortie eau chaude
un mitigeur thermostatique.

Remplissage et purge de l'installation

Voir § "6 Mise en service", page 38
