Pompe à chaleur Loria duo 6000
1.4 Descriptif
 Modèles Loria duo 6004 et 6006
2
11 12
7
Légende :
1. Hélice haut rendement et bas niveau sonore.
2. Moteur électrique à régime variable "inverter".
3. Voyants de contrôle et boutons.
4. Borniers de raccordement
(alimentation et interconnexion).
5. Bouteille de stockage du fl uide frigorigène.
6. Vanne 4 voies.
7. Carrosserie traitée anti-corrosion.
Notice d'installation "1715 - FR"
1
3
9

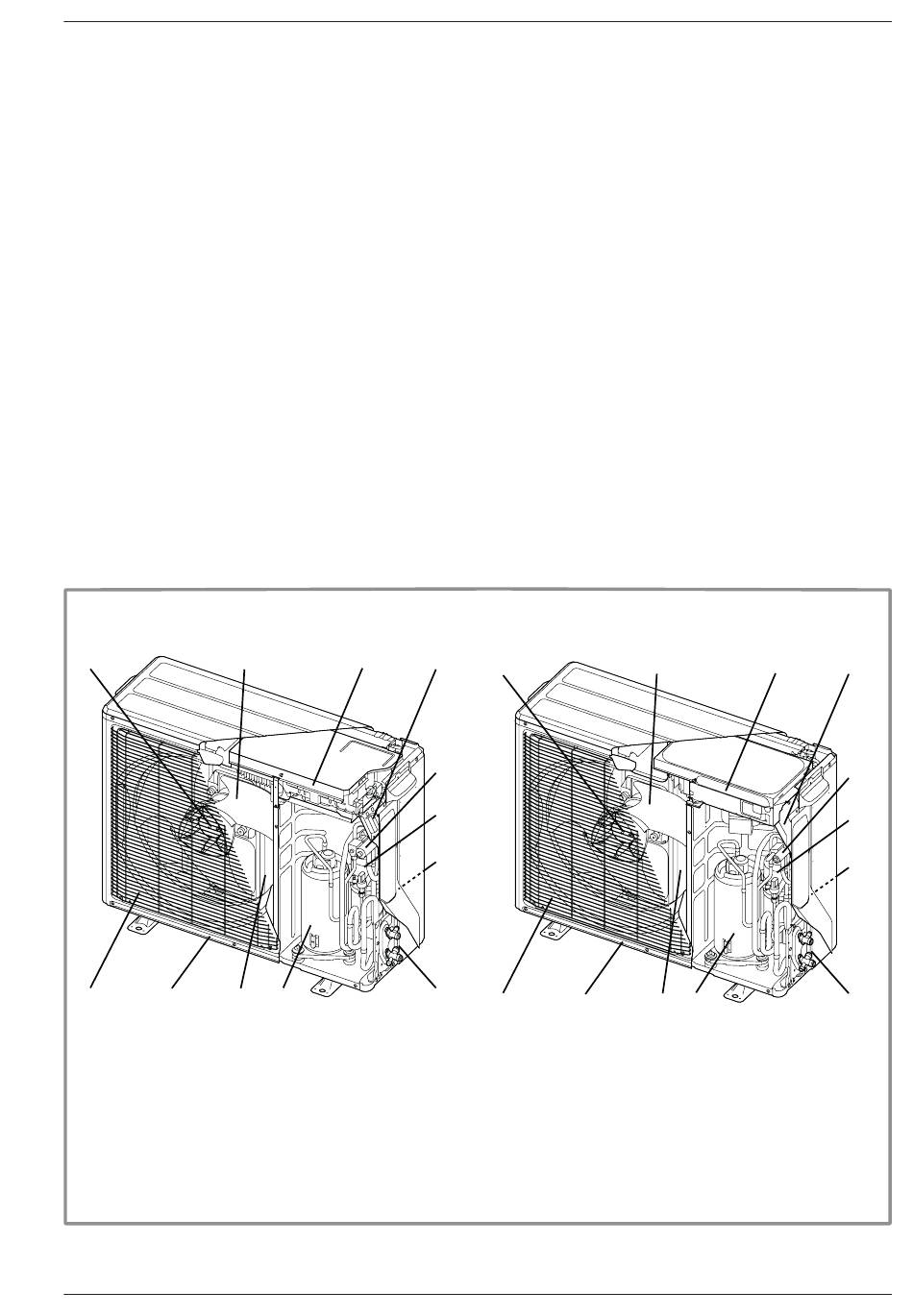

fi gure 6 - Organes (unités extérieures)
 Modèle Loria duo 6008
4
2
6
5
8
10
11
7
8. Détendeur électronique du circuit principal.
9. Compresseur "inverter" isolé phoniquement et
thermiquement.
10. Robinets de connexions frigorifi ques (raccord fl are)
avec capot de protection.
11. Cuve de rétention avec orifi ce d'écoulement des
condensats.
12. Évaporateur à surfaces d'échange haute
performance; ailettes aluminium traitées anti-
corrosion et hydrophile, tubes cuivre rainurés.
1
3
9
12
4
6
5
8
10
