Pompe à chaleur Loria duo 6000
3.4

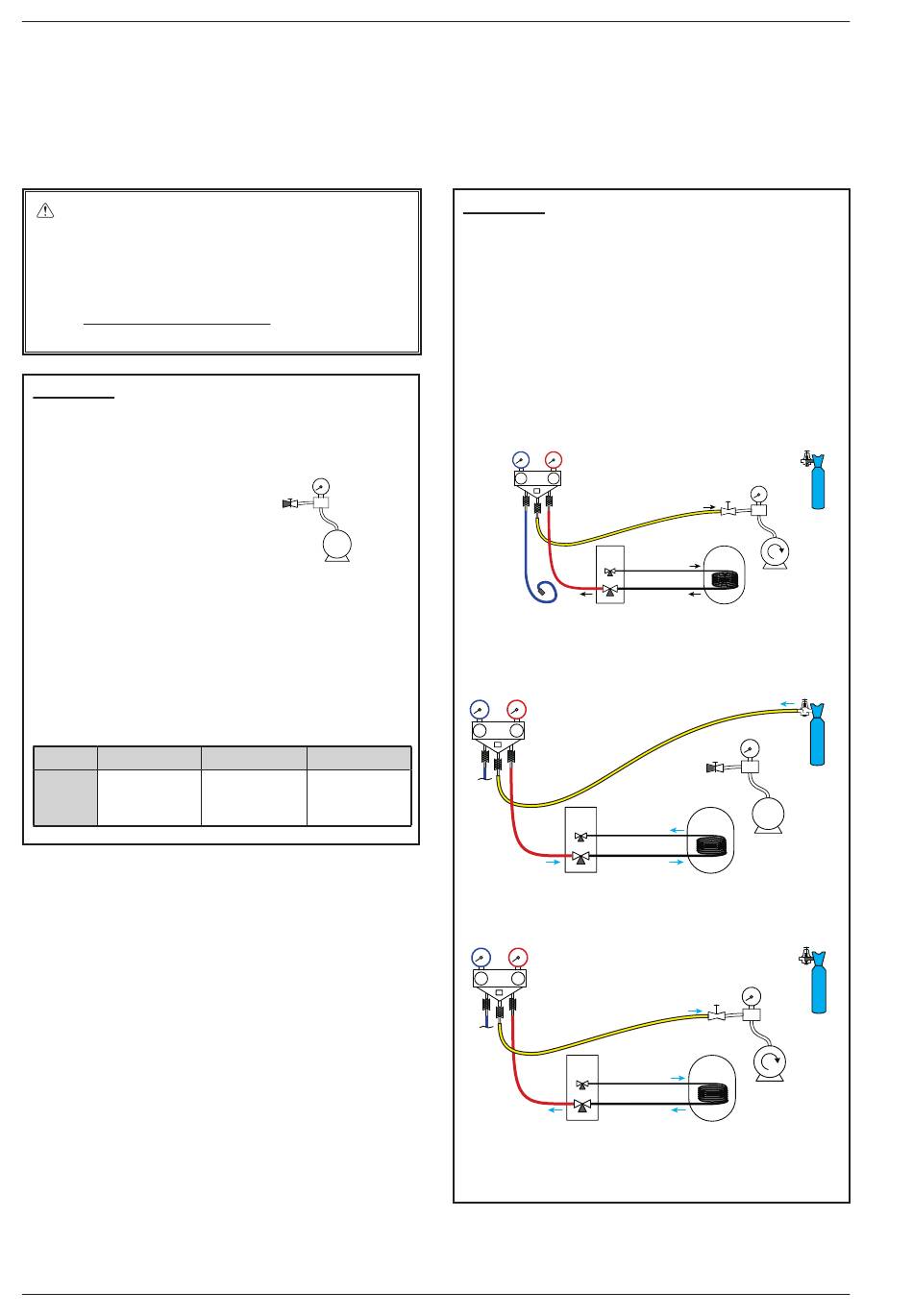

Mise en gaz de l'installation

 Cette opération est réservée aux installateurs en règle avec la législation sur le maniement des fl uides frigorigènes.
 Le tirage au vide avec une pompe à vide étalonnée est impératif (voir ANNEXE 1).
 Ne jamais utiliser du matériel utilisé au préalable avec du réfrigérant autre qu'un HFC.
 Enlever les bouchons du circuit frigorifi que uniquement au moment de procéder aux raccordements frigorifi ques.
Si la température extérieure est inférieure à
+10°C :
- Il faut obligatoirement utiliser la méthode des 3
vides. (voir ANNEXE 2).
- La pose d'un fi ltre déshydrateur est conseillée
(et fortement recommandée si la température
est inférieure à +5°C).

ANNEXE 1

Méthode d'étalonnage et de contrôle d'une
pompe à vide
- Vérifi ez le niveau d'huile de la pompe à vide.
- Raccorder la pompe à
vide au vacuomètre selon
le schéma.
- Tirer au vide pendant 3 minutes.
- Après 3 minutes, la pompe atteint sa valeur seuil
de vide et l'aiguille du vacuomètre ne bouge plus.
- Comparer la pression obtenue avec la valeur du
tableau. Selon la température, cette pression doit
être inférieure à la valeur indiquée dans le tableau.
=> Si ce n'est pas le cas, remplacer le joint,
le fl exible ou la pompe.
T °C 5°C<T<10°C
Pmax
- bar 0.009
- mbar 9
- 22 -
Vacuomètre Vacuomètre
Flexible
Flexible
bouché
bouché
Pompe à Pompe
vide
à vide
10°C<T<15°C 15°C < T
0.015 0.020
15 20
ANNEXE 2
Méthode des 3 vides
- Raccorder le fl exible haute pression du manifold
sur l'orifi ce de charge (liaison gaz). Une vanne doit
être montée sur le fl exible de la pompe à vide pour
pouvoir l'isoler.
a) Tirer au vide jusqu'à l'obtention de la valeur
désirée et maintenir cette valeur pendant 30 mn
(voir tableau ANNEXE 1),
Jeu de manomètres
Jeu de manomètres
(Manifold)
(Manifold)
Basse Basse Haute Haute
Lo Hi
pression pression
pression pression
Liaison... Liaison...
UE
UE
liquide
liquide
gaz
gaz
b) Couper la pompe à vide, fermer la vanne en bout
du fl exible de service (jaune), raccorder ce fl exible
sur le détendeur de la bouteille d'azote, injecter
2 bars, refermer la vanne du fl exible,
Haute Haute
Lo Hi
pression
pression
Liaison...
Liaison...
UE
liquide liquide
gaz
gaz
c) Raccorder à nouveau le fl exible sur la pompe à
vide, la mettre en fonction et ouvrir progressivement
la vanne du fl exible.
Haute Haute
Lo Hi
pression
pression
Liaison...
Liaison...
UE
UE
liquide liquide
gaz
gaz
d) Répéter cette opération au moins trois fois.
 Rappel : il est strictement interdit de réaliser
ces opérations avec du fl uide réfrigérant.
Vacuomètre
Vacuomètre
MH
MH
Pompe à vide
Pompe à vide
Azote
Azote
MH
MH
MH
