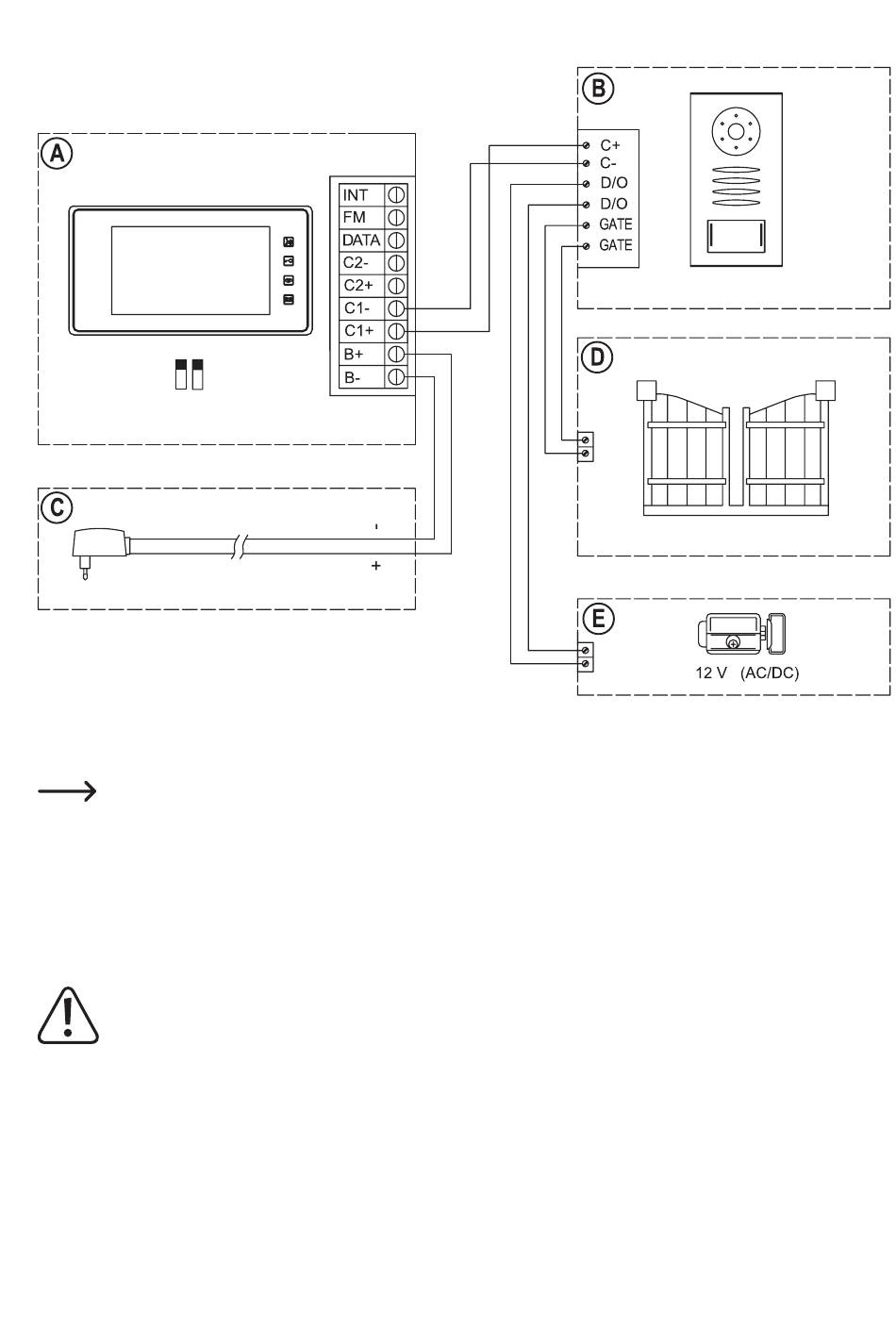

b) Anschluss-Schema A (eine Außeneinheit + eine Inneneinheit)
Die Inneneinheit (A) und die Außeneinheit (B) wird wie oben dargestellt über ein zweiadriges Kabel verbunden. Die
Stromversorgung erfolgt über das mitgelieferte Steckernetzteil (C).
Die beiden kleinen DIP-Schalter (siehe Bild in Kapitel 6. a), Position 13) auf der Rückseite der Inneneinheit
(A) müssen sich in der oberen Stellung befinden.
Ein Türöffner (E) kann direkt angeschlossen werden, da die Außeneinheit die Betriebsspannung an den beiden An-
schlussklemmen „D/O" direkt zur Verfügung stellt.
Die Anschlussklemmen „GATE" dagegen sind potentialfrei. Soll hier ein weiterer Türöffner z.B. für ein Eingangstor
(D) zum Gründstück angeschlossen werden, so müssen Sie die Betriebsspannung mit einem externen Netzteil zur
Verfügung stellen.
Beachten Sie hierbei unbedingt die Kontaktbelastbarkeit des Relais für die Anschlussklemmen „GATE" in
der Außeneinheit (siehe Kapitel „Technische Daten").
Schalten Sie über die Anschlussklemmen „GATE" niemals die Netzspannung! Es besteht Lebensgefahr
durch einen elektrischen Schlag!
