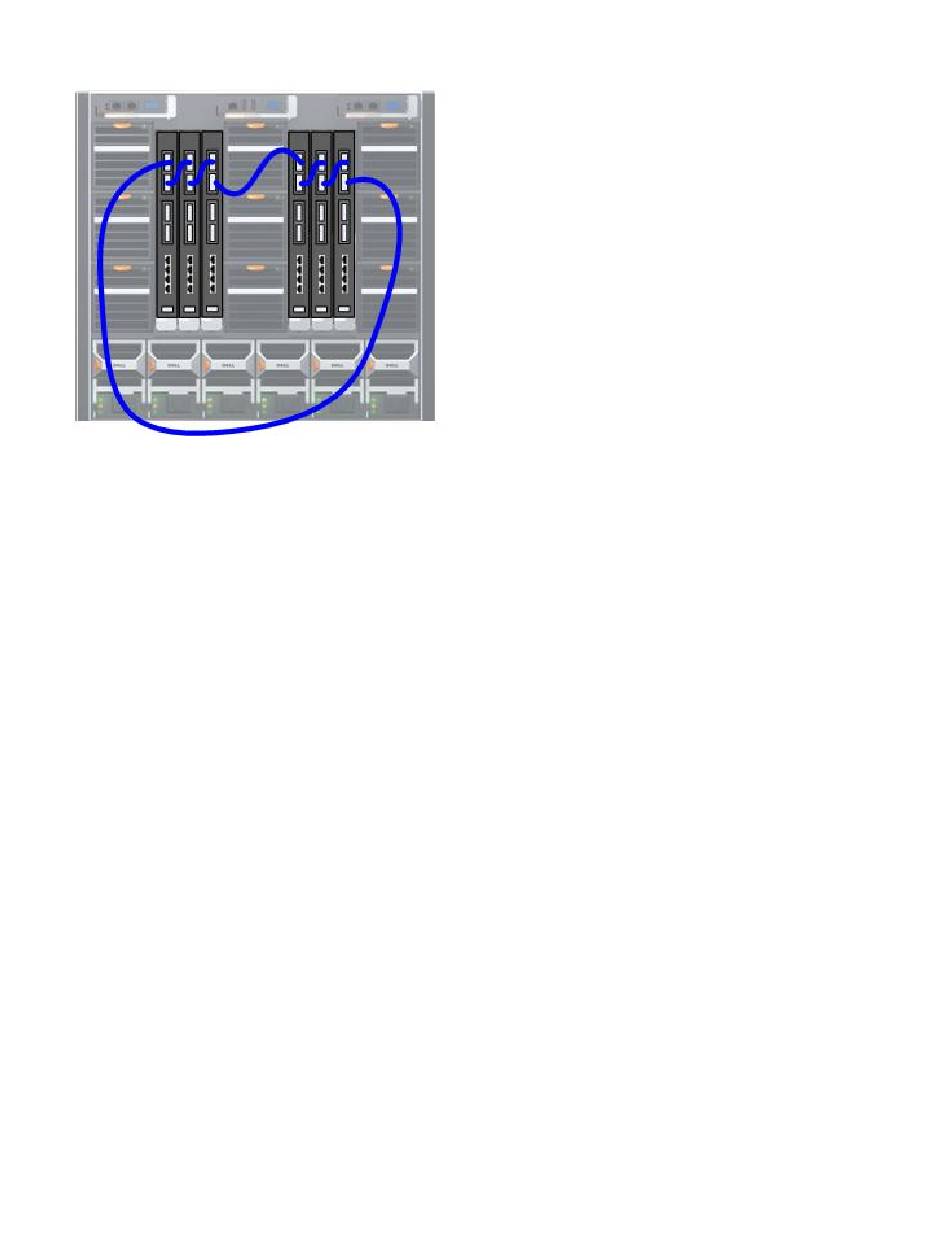

Figure 7 : Empilage haut débit
La réduction du nombre de ports de données sortantes requis peut considérablement réduire
le coût total de possession en diminuant le nombre de ports de commutation 10 GbE coûteux
qui seraient sinon utilisés sur les commutateurs de distribution du réseau. Par exemple, la pile
illustrée dans la Figure 7 n'a besoin que d'un seul port de données sortantes pour connecter
tous les commutateurs du châssis modulaire M1000e au réseau, bien que des ports de
données sortantes supplémentaires puissent être souhaitables pour améliorer les
performances et/ou la fiabilité. Si les commutateurs n'étaient pas empilés, chacun d'eux aurait
besoin d'un port de données sortantes séparé uniquement pour assurer la connectivité.
Il n'est pas nécessaire d'installer les commutateurs empilés dans le même châssis. Jusqu'à
12 commutateurs M6220 peuvent être empilés et chacun des commutateurs d'une pile peut
être installé dans un châssis distinct. Toutefois, la pile de commutateurs M6220 ne prend en
charge que 18 groupes LAG concurrents, tandis que le châssis modulaire M1000e peut
héberger jusqu'à 16 serveurs lames. L'utilisation du protocole LACP pour associer des cartes
NIC de serveur peut limiter la couverture fonctionnelle de la pile de commutateurs M6220 à
un châssis modulaire.
© Dell, Inc.
Comme illustré dans la Figure 7, il est facile de
câbler une pile de commutateurs M6220 pour
augmenter le débit des serveurs. À l'aide des
câbles d'empilage, connectez le port xg2 du
module d'empilage de chaque commutateur au
port xg1 du module d'empilage du commutateur
voisin, puis connectez le premier et le dernier
commutateur de la pile pour fermer la boucle.
Ce schéma de câblage permet de profiter des
avantages de l'empilage haut débit. La connexion
du port de données sortantes d'un commutateur
de la pile transmet le trafic réseau de tous les
autres
commutateurs
configuration permet également de réduire le
nombre de ports de données sortantes à
connecter à la pile.
de
la
pile.
Cette
11
