Commutateurs Dell™ PowerConnect™ 26xx Guide d'utilisation
Présentation
Dépannage
Obtention d'aide
REMARQUE:
une REMARQUE indique des informations importantes qui vous permettent de mieux utiliser votre ordinateur.
AVIS :
un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.
ATTENTION :
le message ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut provoquer une
détérioration du matériel et des blessures pouvant entraîner la mort.
Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2003 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Les marques utilisées dans ce document : Dell, le logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp, Axim, DellNet et PowerConnect sont
des marques de Dell Inc.
Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et des noms de ces produits. Dell
Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.

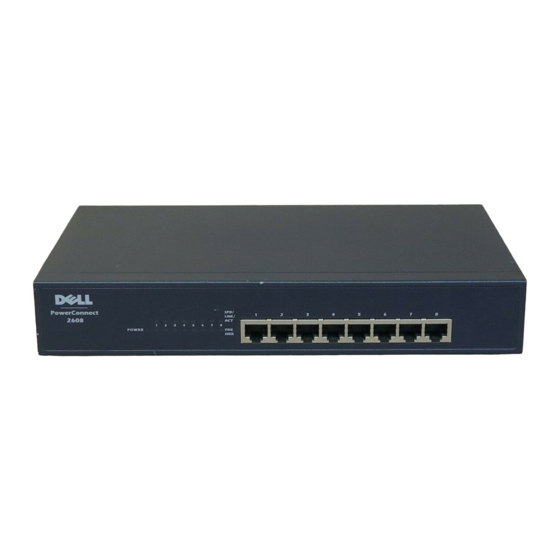

Modèles PowerConnect 2608, PowerConnect 2616, PowerConnect 2624
Version initiale : 7 octobre 2003
Publicité
Table des Matières
Manuels Connexes pour Dell PowerConnect 26 Série
Sommaire des Matières pour Dell PowerConnect 26 Série
- Page 1 AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème. ATTENTION : le message ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut provoquer une détérioration du matériel et des blessures pouvant entraîner la mort. Les informations contenues dans ce document peuvent être modifiées sans préavis. © 2003 Dell Inc. Tous droits réservés. La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Les marques utilisées dans ce document : Dell, le logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp, Axim, DellNet et PowerConnect sont des marques de Dell Inc. Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas. Modèles PowerConnect 2608, PowerConnect 2616, PowerConnect 2624 Version initiale : 7 octobre 2003...
-
Page 2: Présentation
Retour au sommaire Présentation Commutateurs Dell™ PowerConnect™ 26xx Guide d'utilisation Contenu de l'emballage Voyants du panneau avant Connexion de périphériques Classe de Service Instructions de montage des kits Informations techniques Les commutateurs Dell™ PowerConnect™ 26xx assurent la connectivité Gigabit Ethernet 10/100/1000 Mbits/s. Leurs caractéristiques sont les suivantes : Ports 10/100/1000 Mbits/s 8 ports (PowerConnect 2608) ¡ 16 ports (PowerConnect 2616) ¡ 24 ports, dont un RJ-45/SFP (small form factor) (PowerConnect 2624) ¡... - Page 3 Voyant débit, lien et activité 10/100/1000 (SPD/LNK/ACT) Vert fixe : une liaison à 1000 Mbits/s est établie, mais il n'y a pas d'échange de données. Vert clignotant : une liaison à 1000 Mbits/s est établie, et des données sont échangées. Jaune fixe : une liaison à 10 ou 100 Mbits/s est établie, mais il n'y a pas d'échange de données. Jaune clignotant : une liaison à 10 ou 100 Mbits/s est établie, et des données sont échangées. Éteint : pas de liaison établie. Voyant collisions/duplex ports 10/100/1000 (FDX/HDX) Vert continu : le port fonctionne en mode full-duplex. Vert clignotant : détection de collisions sur le port. Éteint : le port fonctionne en mode half-duplex. Figure 1-1. PowerConnect 2608 Figure 1-2. PowerConnect 2616 Figure 1-3. PowerConnect 2624 ...
-
Page 4: Connexion De Périphériques
Connexion de périphériques Ports RJ-45 du commutateur Les connecteurs RJ-45 sont sur la face avant du commutateur. REMARQUE : pour les liaisons Gigabit Ethernet (1000 Mbits/s), assurez-vous d'utiliser du câblage de catégorie 5E (CAT 5E). Tous les ports négocient automatiquement le mode full-duplex ou half-duplex. Ces ports acceptent les connexions d'appareils en 10Base-T, 100Base-TX et 1000Base-T. Port SFP ... -
Page 5: Connexion De Commutateurs Aux Systèmes
2 REMARQUE : les informations de priorité IEEE 802.1p sont intégrées dans le tag IEEE 802.1q, lequel définit également les appartenances aux VLAN. Le commutateur ignorera les informations d'appartenance aux VLAN (tous les ports participent à tous les VLAN), mais préservera toutes les informations contenues dans le tag lors de la transmission d'un paquet au port de destination y compris sa priorité et son ID de VLAN. Instructions de montage des kits Ces commutateurs sont livrés avec des supports et des vis pour montage en rack ou mural, ainsi qu'avec des pieds en caoutchouc pour être posés à plat. Installation du commutateur à plat Le commutateur peut être tout simplement posé sur toute surface plane qui supportera son poids et celui des câbles. Le dégagement autour du commutateur doit être suffisant pour permettre la ventilation et l'accès aux connecteurs. Pour installer un commutateur à plat, procédez comme suit : 1. Positionnez le commutateur à son emplacement et vérifiez la ventilation. Laissez au moins 5,1 cm de chaque côté (pour la ventilation) et 12,7 cm à l'arrière (pour le câblage). 2. Fixez chaque pied à l'emplacement repéré sur le dessous du châssis. Ces pieds ne sont pas obligatoires, mais recommandés car ils empêcheront le commutateur de glisser. Installation du commutateur en rack Le commutateur peut être installé dans un rack Dell PowerEdge™ de 19 pouces (48,3 cm). Il peut aussi être installé dans la plupart des autres racks 19 pouces standard, et la plupart des racks télécom double hauteur. ... -
Page 6: Installation Du Commutateur Contre Un Mur
REMARQUE : n'installez pas les pieds si vous comptez monter le commutateur en rack. Pour installer un commutateur dans un rack, procédez comme suit : 1. Fixez un support de chaque côté du commutateur à l'aide des vis fournies (voir figure 1-5). Figure 1-5. Support pour montage en rack 2. Installez les écrous à cage sur les rails de montage de votre rack, si nécessaire. REMARQUE : des vis supplémentaires sont fournies pour le racks avec trous de montage filetés. 3. Présentez le commutateur dans le rack, et alignez les trous des supports avec ceux du rack. 4. Insérez et serrez les deux vis convenant à votre rack, pour chacun des supports. Installation du commutateur contre un mur ... -
Page 7: Informations Techniques
4. Percez des trous dans le mur et installez le matériel approprié (chevilles, etc., non fourni). 5. Placez le commutateur contre le mur en alignant les trous des supports avec ceux du mur. 6. Insérez et serrez les vis pour fixer chacun des supports. Informations techniques Tableau 1-2. Caractéristiques Compatibilité avec les protocoles et standards réseau IEEE 802.3 CSMA/CD IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3z/ab 1000Base-T ... -
Page 8: Dépannage
Retour au sommaire Dépannage Commutateurs Dell™ PowerConnect™ 26xx Guide d'utilisation Cette section contient des informations de dépannage de votre commutateur. Le tableau 2-1 décrit les problèmes généraux des clusters que vous pouvez rencontrer et les causes probables et solutions pour chacun de ces problèmes. Tableau 2-1. Dépannage de base Problème Cause probable Action corrective Le voyant d'alimentation est éteint. Le commutateur ne reçoit pas de courant. Vérifiez que le commutateur est branché sur une source d'alimentation convenable et active. Vérifiez que le câble d'alimentation est bien branché sur la prise et sur le commutateur. Le voyant de liaison Le câble entre le commutateur et l'appareil suivant n'est pas Vérifiez que les connecteurs à chaque extrémité du ... -
