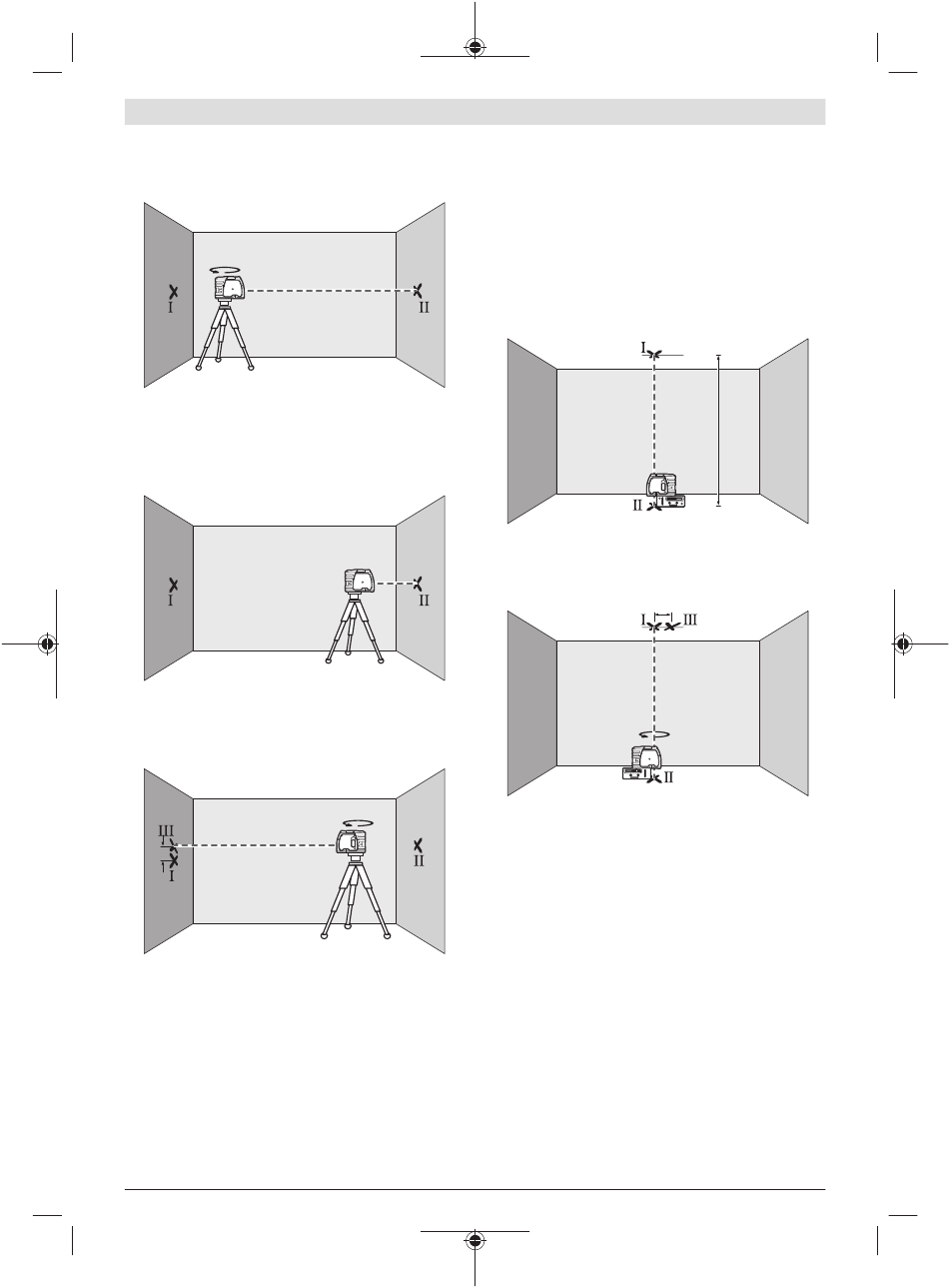

– Көлденең лазер сәулесін іргелес A қабырғасына
бағыттаңыз. Өлшеу құралын нивелирлеңіз. Лазерлік
нүктенің ортасын қабырғада (Ⅰ нүкте) белгілеңіз.
A
180°
– Өлшеу құралын 180°-қа бұрап нивелирлеңіз және
қарама-қарсы В қабырғасында лазерлік сәуленің нүкте
ортасын (Ⅱ нүкте) белгілеңіз.
– Өлшеу құралын бұрамай B қабырғасының қасында
қойып, қосыңыз да нивелирлеңіз.
A
– Өлшеу құралының биіктігін лазерлік сәуленің нүкте
ортасы В қабырғасындағы алдында белгіленген Ⅱ
нүктеге түсетіндей етіп (штатив арқылы немесе астына
төсем қойып) туралаңыз.
A
d
– Өлшеу құралын 180° бұрап биіктігін өзгертпеңіз. Оны
нивелирлеп, A қабырғасындағы (Ⅲ нүкте) лазерлік
сәуленің нүкте ортасын белгілеңіз. Ⅲ нүктенің Ⅰ
нүктеден жоғары немесе төмен, барынша тік
орналасқанына көз жеткізіңіз.
– А қабырғасындағы екі белгіленген Ⅰ мен Ⅲ нүктенің d
айырмашылығы өлшеу құралының көлденең сызықтан
дәл ауытқуын көрсетеді.
2 × 20 м = 40 м өлшеу қашықтығындағы рұқсат етілген
максималды ауытқу:
1 609 92A 4HS | (28.01.2019)
40 м × ±0,3 мм/м = ±12 мм. Ⅰ мен Ⅲ нүктелері
арасындағы d айырмашылығы ең көбі 12 мм құрауы тиіс.
Негізгі нүкте дәлдігін тексеру
Тексеру үшін еден мен төбе арасында шамамен 5 м
шамасындағы берік беттегі бос өлшеу жолының
B
арақашықтығы қажет болады.
– Өлшеу құралын ұстағышта немесе штативте
орнатыңыз. Өлшеу құралын қосып, төменгі тіктеуішті
сәуле көрінетіндей етіп бұраңыз. Өлшеу құралын
нивелирлеңіз.
B
– Жоғарғы лазерлік нүктенің ортасын төбеде (Ⅰ нүкте)
белгілеңіз. Оған қоса астыңғы лазерлік нүктенің
ортасын еденде (Ⅱ нүкте) белгілеңіз.
B
180°
– Өлшеу құралын 180°-қа бұраңыз. Оны төменгі
лазерлік нүктенің ортасы белгіленген Ⅱ
нүктеде болатындай етіп орналастырыңыз. Өлшеу
құралын нивелирлеңіз. Жоғарғы лазерлік нүктенің
ортасын (Ⅲ нүкте) белгілеңіз.
– Төбеде белгіленген Ⅰ және Ⅲ нүктелердің d
айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.
Максималды рұқсат етілетін ауытқу төмендегідей
есептеледі:
еден мен төбе арасындағы қос қашықтық × 0,3 мм/м.
Мысал: еден мен төбе арасындағы қашықтық 5 м
болғанда макс. ауытқу келесідей болады:
2 × 5 м × ±0,3 мм/м = ±3 мм. Сондықтан Ⅰ мен Ⅲ
нүктелердің аралығы ең көбі 3 мм болуы керек.
Пайдалану нұсқаулары
Белгілеу үшін әрдайым тек лазер нүктесінің
u
ортасын пайдаланыңыз. Лазер нүктесінің көлемі
қашықтықпен өзгереді.
5 m
d
180°
