A
180°

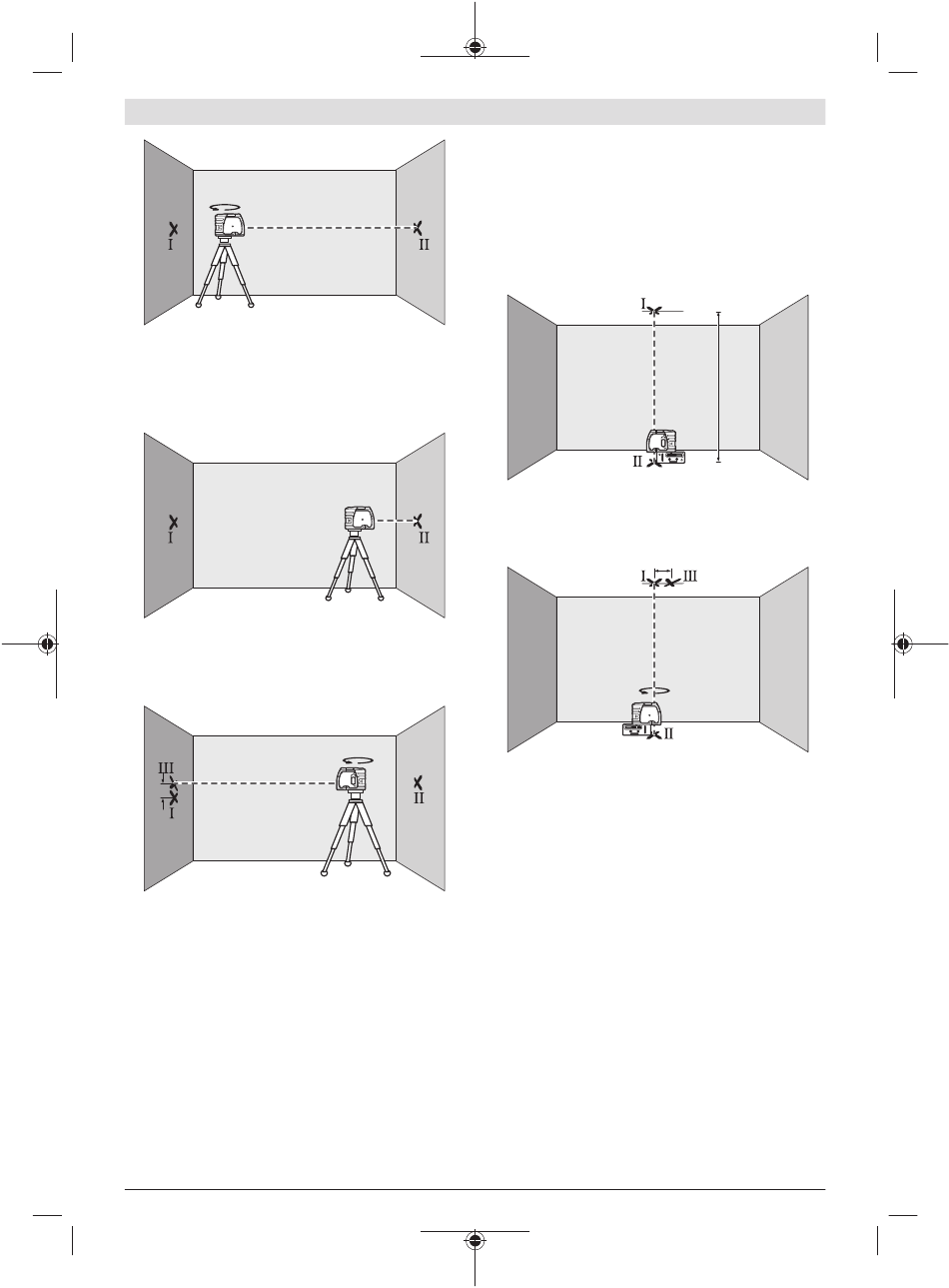

– Otočte merací prístroj o 180°, nechajte ho, aby sa nivelo-
val a označte stred bodu laserového lúča na protiľahlej
stene B (bod Ⅱ).
– Umiestnite merací prístroj – bez otočenia – v blízkosti
steny B, zapnite ho a nechajte ho, aby sa niveloval.
A
– Vyrovnajte merací prístroj vo výške (pomocou statívu
alebo podložkami) tak, aby bol stred bodu laserového lú-
ča presne nasmerovaný na predtým označený bod Ⅱ na
stene B.
A
d
– Otočte merací prístroj o 180° bez toho, aby ste zmenili
výšku. Nechajte merací prístroj, aby sa niveloval a označ-
te stred bodu laserového lúča na stene A (bod Ⅲ). Dbajte
na to, aby sa bod Ⅲ nachádzal podľa možnosti zvislo nad,
príp. pod bodom I.
– Rozdiel d medzi obidvomi označenými bodmi Ⅰ a Ⅲ na ste-
ne A je skutočná odchýlka meracieho prístroja od horizon-
tály.
Na dráhe merania 2 × 20 m = 40 m je maximálna prípustná
odchýlka:
40 m × ±0,3 mm/m = ±12 mm. Rozdiel d medzi bodmi Ⅰ a Ⅲ
smie teda byť maximálne 12 mm.
Bosch Power Tools
Kontrola presnosti zvislice
Na túto kontrolu potrebujete voľnú dráhu merania na pev-
B
nom podklade s odstupom približne 5 m medzi podlahou
a stropom.
– Namontujte merací prístroj na držiak alebo na statív. Za-
pnite merací prístroj a otočte ho do takej polohy, aby bol
dolný zvislý laserový lúč viditeľný na podlahe. Nechajte
merací prístroj dokončiť niveláciu.
B
– Označte si stred horného laserového bodu na strope
(bod I). Okrem toho si označte aj stred dolného laserové-
ho bodu na podlahe (bod II).
B
180°
– Otočte merací prístroj o 180°. Nastavte jeho pozíciu tak,
aby stred dolného laserového bodu ležal na bode II, ktorý
ste si už označili. Nechajte merací prístroj dokončiť nivelá-
ciu. Označte si stred horného laserového bodu (bod III).
– Rozdiel d medzi obidvomi označenými bodmi Ⅰ a Ⅲ na
strope je skutočná odchýlka meracieho prístroja od zvisli-
ce.
Maximálnu povolenú odchýlku vypočítate takto:
dvojnásobná vzdialenosť medzi podlahou
a stropom × 0,3 mm/m.
Príklad: Pri vzdialenosti medzi podlahou a stropom 5 m smie
byť maximálna odchýlka
2 × 5 m × ±0,3 mm/m = ±3 mm. Body Ⅰ a Ⅲ smú teda ležať
maximálne 3 mm od seba.
Pracovné pokyny
Na označenie používajte vždy len stred laserového
u
bodu. Veľkosť laserového bodu sa vzdialenosťou mení.
Práca s meracou platničkou (príslušenstvo)
Pomocou meracej platničky (15) môžete preniesť laserové
značky na podlahu, príp. výšku lasera na stenu.
Slovenčina | 77
5 m
d
180°
