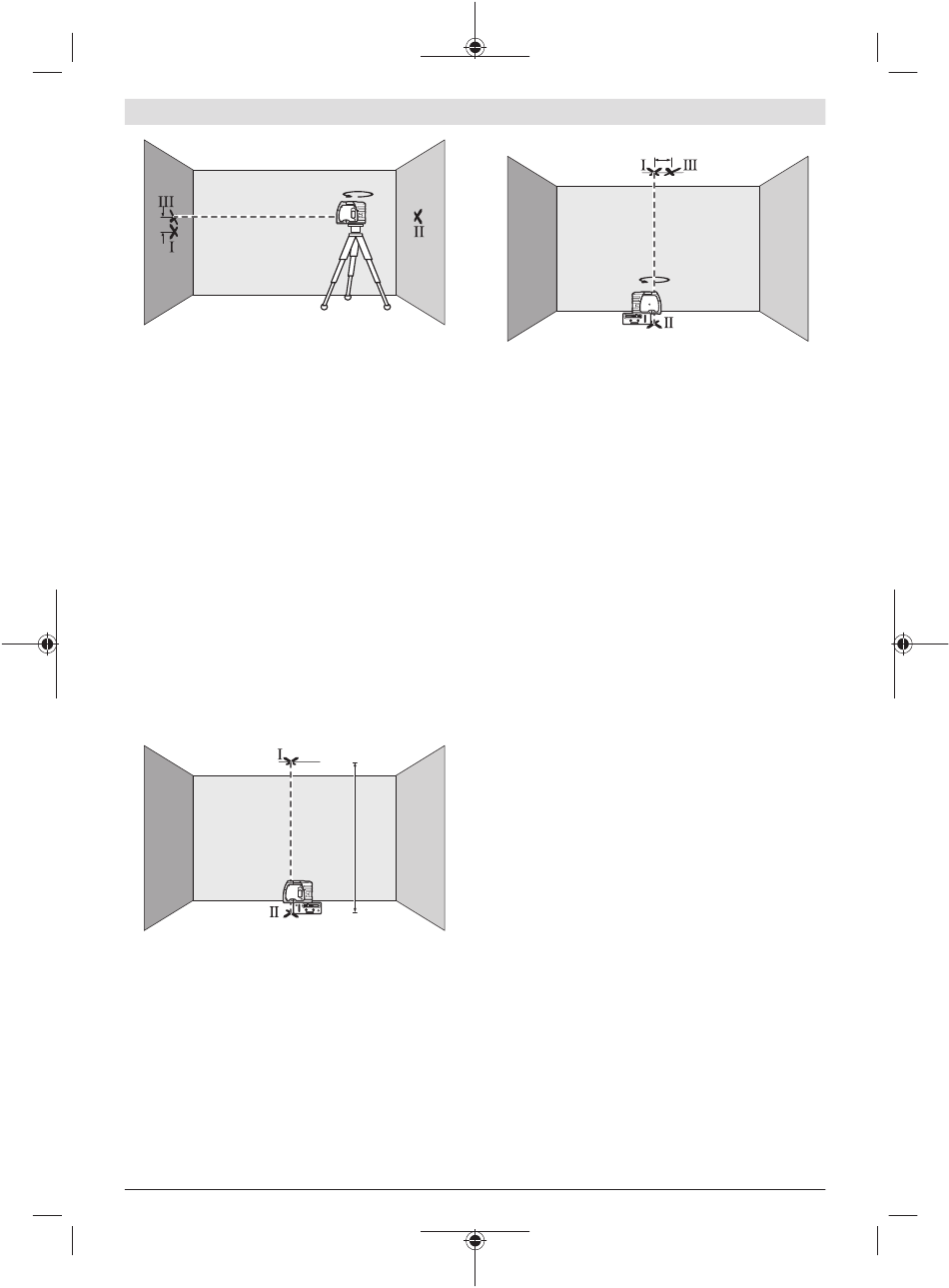

– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe
zu verändern. Lassen Sie es einnivellieren und markieren
Sie die Punktmitte des Laserstrahls auf der Wand A
(Punkt Ⅲ). Achten Sie darauf, dass Punkt Ⅲ möglichst
senkrecht über bzw. unter Punkt Ⅰ liegt.
– Die Differenz d der beiden markierten Punkte Ⅰ und Ⅲ auf
der Wand A ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Waagerechten.
Auf der Messstrecke von 2 × 20 m = 40 m beträgt die maxi-
mal zulässige Abweichung:
40 m × ±0,3 mm/m = ±12 mm. Die Differenz d zwischen
den Punkten Ⅰ und Ⅲ darf folglich höchstens 12 mm betra-
gen.
Lotgenauigkeit überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke
auf festem Grund mit einem Abstand von ca. 5 m zwischen
Boden und Decke.
– Montieren Sie das Messwerkzeug auf der Halterung oder
einem Stativ. Schalten Sie das Messwerkzeug ein und
drehen Sie es so, dass der untere Lotstrahl auf dem Bo-
den sichtbar ist. Lassen Sie das Messwerkzeug einnivel-
lieren.
– Markieren Sie die Mitte des oberen Laserpunktes an der
Decke (Punkt Ⅰ). Markieren Sie außerdem die Mitte des
unteren Laserpunktes auf dem Boden (Punkt Ⅱ).
Bosch Power Tools
B
180°
– Drehen Sie das Messwerkzeug um 180°. Positionieren Sie
es so, dass die Mitte des unteren Laserpunktes auf dem
bereits markierten Punkt Ⅱ liegt. Lassen Sie das Mess-
werkzeug einnivellieren. Markieren Sie die Mitte des obe-
ren Laserpunktes (Punkt Ⅲ).
– Die Differenz d der beiden markierten Punkte Ⅰ und Ⅲ auf
der Decke ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Senkrechten.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelter Abstand zwischen Boden und Decke × 0,3 mm/m.
Beispiel: Bei einem Abstand zwischen Boden und Decke von
5 m darf die maximale Abweichung
2 × 5 m × ±0,3 mm/m = ±3 mm betragen. Die Punkte Ⅰ
und Ⅲ dürfen folglich höchstens 3 mm auseinander liegen.
Arbeitshinweise
Verwenden Sie immer nur die Mitte des Laserpunktes
u
zum Markieren. Die Größe des Laserpunktes ändert sich
mit der Entfernung.
Arbeiten mit der Messplatte (Zubehör)
Mithilfe der Messplatte (15) können Sie die Lasermarkie-
rung auf den Boden bzw. die Laserhöhe auf eine Wand über-
tragen.
Mit dem Nullfeld und der Skala können Sie den Versatz zur
gewünschten Höhe messen und an anderer Stelle wieder an-
tragen. Damit entfällt das exakte Einstellen des Messwerk-
zeugs auf die zu übertragende Höhe.
5 m
Die Messplatte (15) hat eine Reflexbeschichtung, die die
Sichtbarkeit des Laserstrahls in größerer Entfernung bzw.
bei starker Sonnenstrahlung verbessert. Die Helligkeitsver-
stärkung ist nur zu erkennen, wenn Sie parallel zum Laser-
strahl auf die Messplatte blicken.
Arbeiten mit dem Stativ (Zubehör)
Ein Stativ bietet eine stabile, höheneinstellbare Messunter-
lage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativauf-
nahme (6) auf das Gewinde des Stativs (16) oder eines han-
delsüblichen Fotostativs. Schrauben Sie das Messwerkzeug
mit der Feststellschraube des Stativs fest.
Richten Sie das Stativ grob aus, bevor Sie das Messwerk-
zeug einschalten.
Befestigen mit der Halterung
Zur Befestigung des Messwerkzeugs auf der Halterung (8)
drehen Sie die Feststellschraube (9) der Halterung in der
1/4"-Stativaufnahme (6) am Messwerkzeug fest. Richten Sie
