68 | Polski
A
180°

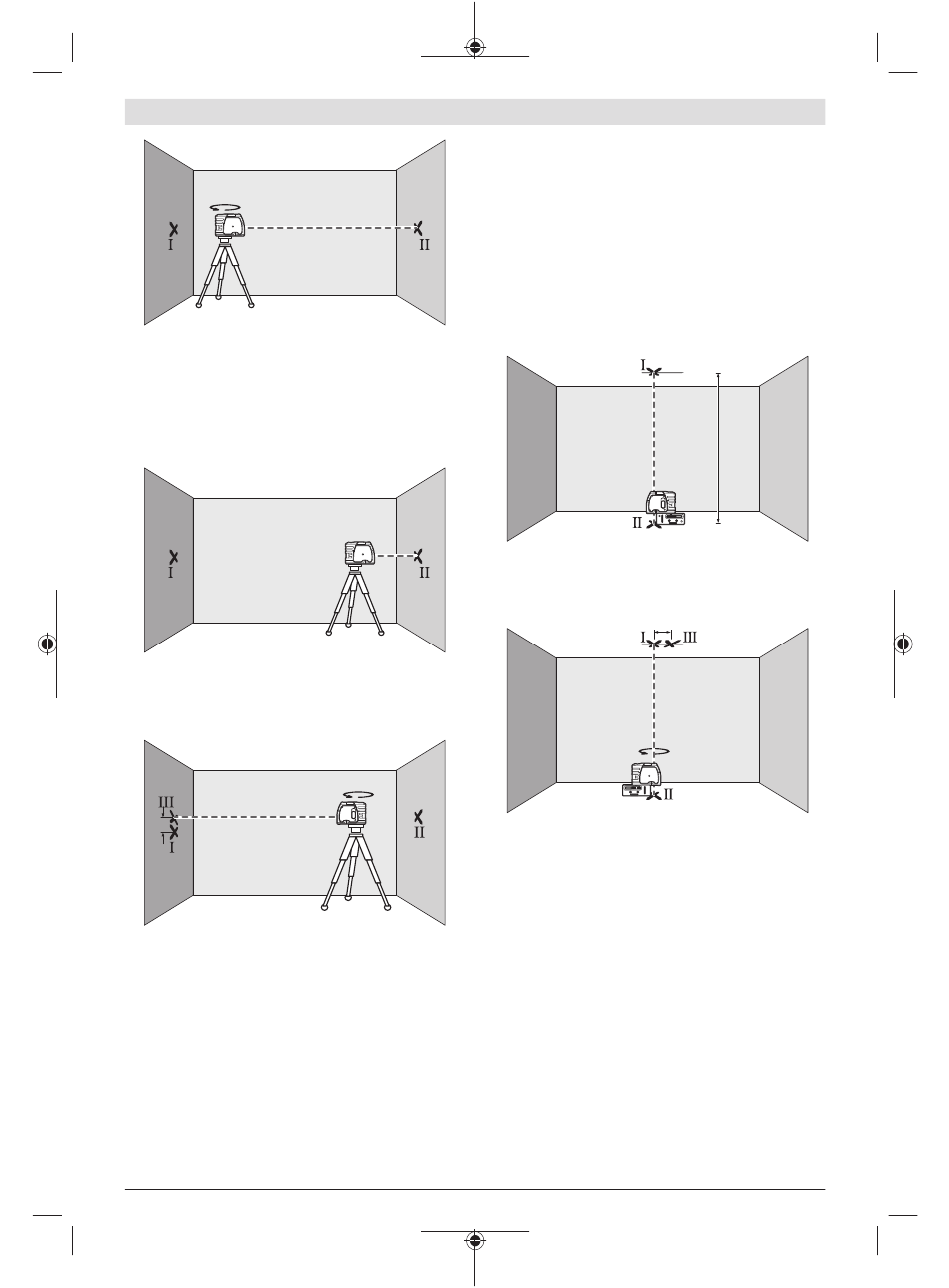

– Obrócić urządzenie pomiarowe o 180°, zaczekać, aż za-
kończy się proces automatycznej niwelacji i zaznaczyć
środek punktu wiązki na przeciwległej ścianie B
(punkt Ⅱ).
– Umieścić urządzenie pomiarowe – nie obracając go – w
pobliżu ściany B, włączyć je i zaczekać, aż się wypoziomu-
je.
A
– Urządzenie pomiarowe należy ustawić na takiej wysokości
(za pomocą statywu lub podkładek), by środek punktu
wiązki lasera trafiał dokładnie w środek punktu Ⅱ na ścia-
nie B.
A
d
– Obrócić urządzenie pomiarowe o 180°, nie zmieniając je-
go wysokości. Zaczekać, aż zakończy się proces automa-
tycznej niwelacji, i zaznaczyć środek punktu wiązki lasera
na ścianie A (punkt Ⅲ). Należy przy tym zwrócić uwagę,
by punkt Ⅲ znajdował się możliwie dokładnie w pionie
nad lub pod punktem Ⅰ.
– Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
Ⅰ i Ⅲ na ścianie A wyniknie rzeczywiste odchylenie urzą-
dzenia pomiarowego od poziomu.
Na odcinku pomiarowym wynoszącym 2 × 20 m = 40 m
maksymalnie dopuszczalne odchylenie nie może przekra-
czać:
1 609 92A 4HS | (28.01.2019)
40 m × ±0,3 mm/m = ±12 mm. Różnica d pomiędzy punkta-
mi Ⅰ i Ⅲ może zatem wynosić maksymalnie 12 mm.
B
Kontrola dokładności wyznaczania pionu
Do przeprowadzenia kontroli potrzebny jest wolny odcinek o
długości ok. 5 m ze stabilnym podłożem pomiędzy podłogą a
sufitem.
– Zamocować urządzenie pomiarowe w uchwycie lub na
statywie. Włączyć urządzenie pomiarowe i ustawić je w
taki sposób, by wiązka pionowa skierowana w dół była wi-
doczna na podłodze. Poczekać, aż urządzenie pomiarowe
zakończy automatyczną niwelację.
B
– Zaznaczyć środek górnego punktu laserowego na suficie
(punkt Ⅰ). Oprócz tego zaznaczyć środek dolnego punktu
laserowego na podłodze (punkt Ⅱ).
B
180°
– Obrócić urządzenie pomiarowe o 180°. Ustawić je w taki
sposób, aby środek dolnego punktu laserowego pokrywał
się z zaznaczonym uprzednio punktem Ⅱ. Odczekać, aż
urządzenie pomiarowe zakończy automatyczną niwelację.
Zaznaczyć środek górnego punktu laserowego (punkt Ⅲ).
– Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
Ⅰ i Ⅲ wyniknie rzeczywiste odchylenie urządzenia pomia-
rowego od pionu.
Maksymalne dopuszczalne odchylenie obliczane jest w na-
stępujący sposób:
Podwójna odległość pomiędzy podłogą a sufitem
× 0,3 mm/m.
Przykład: Przy odległości pomiędzy podłogą a sufitem 5 m
maksymalne odchylenie może wynosić
2 × 5 m × ±0,3 mm/m = ±3 mm. W związku z tym punkty Ⅰ i
Ⅲ mogą być od siebie oddalone maksymalnie o 3 mm.
5 m
d
180°
