ControlMaster CM30 et CM50
Régulateurs universels de procédé, DIN

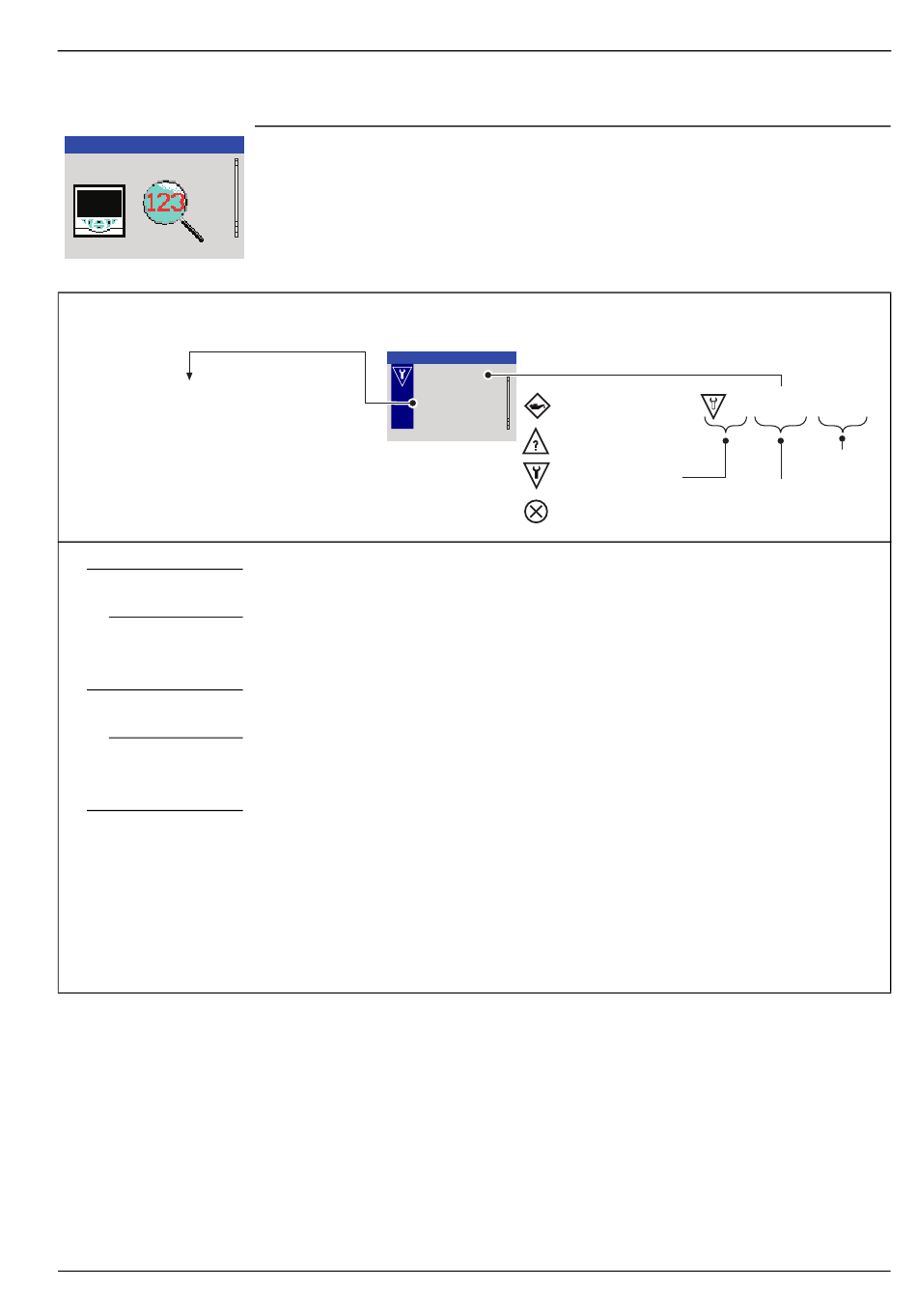

7.9 Diagnostics

Menu
Diagnostics
Quitter
Sélect.
Histo. diagnostics
Nombre d'instances de 
n =
cette condition de diagnostic
=
S Durée totale passée dans la condition 
diagnostiquée
Temps écoulé depuis la dernière occurrence de 
tn =
cette condition de diagnostic
Analyse source
Sources
analogiques
Source
analogique
Afficher valeur
Sources
numériques
Source
numérique
Afficher état
Sources invalides
IM/CM/ED–FR Rev. E
1
/
Permet de voir les données de diagnostic et de performance (historique) – voir
Section 7.9.1 pour la description des messages de diagnostic et la ou les
actions correctives recommandées.
Affiche un journal des messages de diagnostic générés par le contrôleur. Chaque condition
de diagnostic a un code de classification conforme à NAMUR NE107.
Configuration
n : 2
S
tn : 01h 03 m 15s
Permet de voir la valeur courante de toute source analogique.
Sélectionne le signal analogique à visualiser – voir Section 7.9.1, page 60.
Affiche la valeur du signal analogique sélectionné.
Permet de voir l'état courant de toute source numérique.
Sélectionne le signal numérique à visualiser – voir Annexe A.1 à la page 80.
Affiche l'état du signal numérique sélectionné.
Sélectionne Editer pour afficher toute source analogique ou numérique non valide utilisée
dans la configuration.
Les raisons d'une source invalide comprennent :

Matériel non installé

Logiciel non installé

E/S numériques configurées selon le mauvais type

Alarmes non configurées

Math, logique, minuterie ou linéarisateur personnalisé non configurés
1
et /
4 2
-- C178.025 --
In Configuration
M = Maintenance
: 00h 04m 07s
S = hors spécification
C = vérifier fonction
F = échec
7 Niveau avancé
C 178.025
Code
interne
Priorité diagnostic
Valeur max. = 250
59
