ControlMaster CM30 et CM50
Régulateurs universels de procédé, DIN
4.4.2 Réinitialisation des liaisons de cavalier
Remarque. Le réglage par défaut en usine de
toutes les liaisons de cavalier est N/O.
1. Les liaisons associées aux sorties de relais
sont représentées à la Fig. 4.7.
2. Si nécessaire, déplacer la liaison pour
sélectionner l'action de relais requise (N/O ou
N/F).
CM30 Carte d'options 1 / 1a
LK1 = Sortie relais 2
LK2 =Sortie relais 3
LK3 = Sortie relais 4
Carte
option
CM50 1
LK1 = Sortie relais 3
LK2 = Sortie relais 4

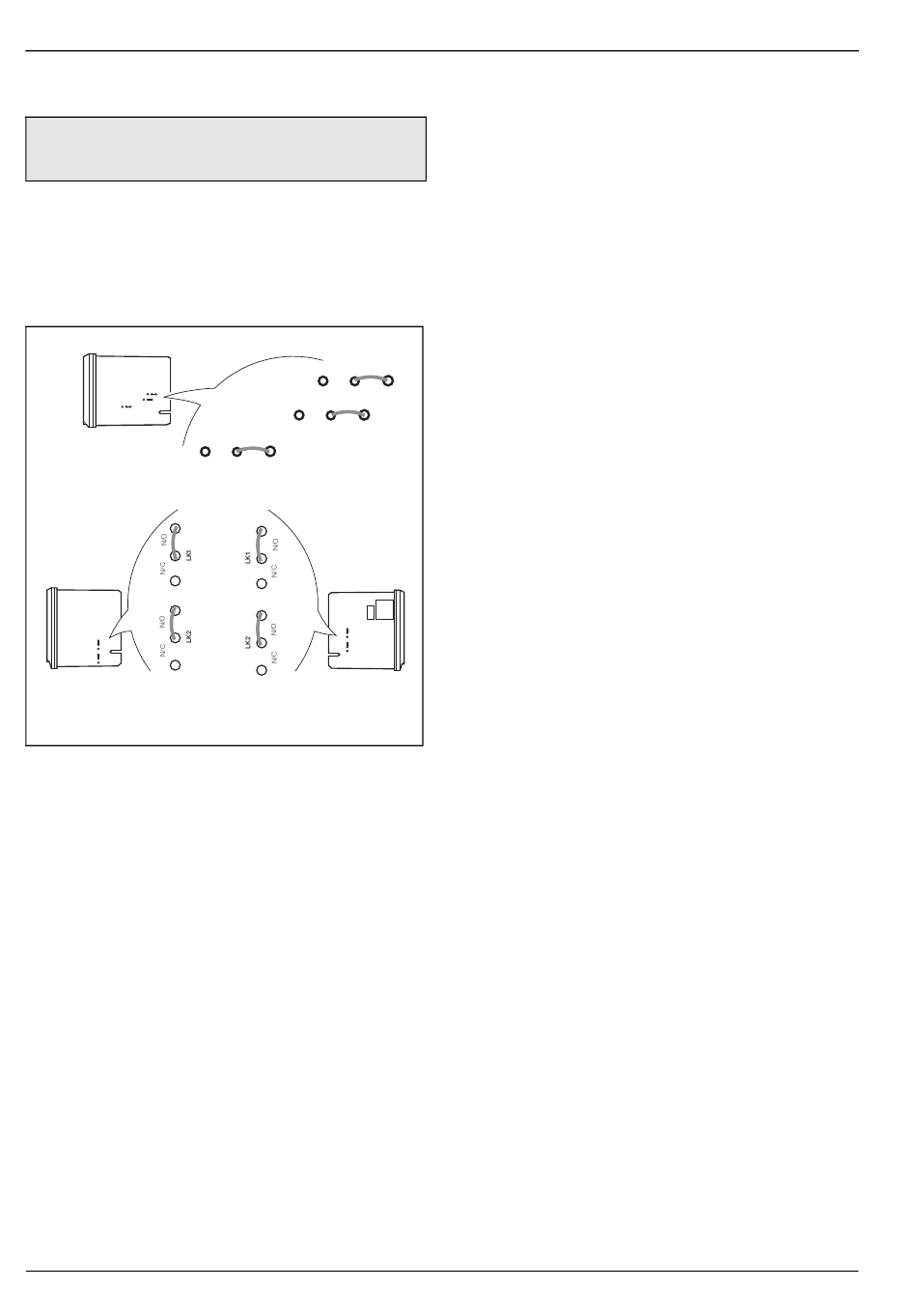

Fig. 4.7 Liaisons de cavalier pour sorties de relais
10
1
/
LK1
N/C
N/O
LK2
N/C
N/O
LK3
N/C
N/O
CM50 Carte
standard 1
LK1 = Sortie relais 1
LK2 = Sortie relais 2
1
et
/
4
2
4 Installation
IM/CM/ED–FR Rev. E
