Chapitre 7
Réglage du capteur et essai de composant
Vérification de l'installation du
capteur et des conduites d'air
(2S/2M standard)
Installation du capteur
1. Vérifiez les connecteurs de capteur YE2 et YE1 sur le
module de commande électronique/modulateur
double. Assurez-vous que les connecteurs sont
acheminés à l'emplacement adéquat sur les roues
comme énuméré ci-dessous :
Si les capteurs du module de commande
électronique/modulateur double sont orientés vers
l'avant de la semi-remorque :
— Le capteur YE2 doit être installé sur la roue du
côté trottoir
— Le capteur YE1 doit être installé sur la roue du
côté route
Si les capteurs du module de commande
électronique/modulateur double sont orientés vers
l'arrière de la semi-remorque :
— Le capteur YE2 doit être installé sur la roue du
côté route
— Le capteur YE1 doit être installé sur la roue du
côté trottoir
2. Si les capteurs ne sont pas installés correctement,
effectuez les réparations nécessaires.

Installation des conduites d'air

1. Assurez-vous que tous les orifices inutilisés sont
colmatés et que l'orifice d'échappement est orienté
vers le BAS.
2. Assurez-vous que toutes les conduites d'air sont
installées adéquatement.
Si les capteurs du module de commande
électronique/modulateur double sont orientés
vers l'avant de la semi-remorque, les conduites
d'air des trois orifices d'acheminement sous les
connecteurs de capteur YE2 doivent être
acheminées du côté trottoir; les conduites d'air
des trois orifices d'acheminement, du côté
opposé du modulateur, doivent être acheminées
du côté route. Figure 7.8.
Si les capteurs du module de commande
électronique/modulateur double sont orientés
vers l'arrière de la semi-remorque, les conduites
d'air des trois orifices d'acheminement sous les
connecteurs de capteur YE2 doivent être
acheminées du côté route; les conduites d'air
des trois orifices d'acheminement, du côté
opposé du modulateur, doivent être acheminées
du côté trottoir.
MM-0180FC
Page 44
3. Si les conduites d'air ne sont pas installées
correctement, effectuez les réparations nécessaires.

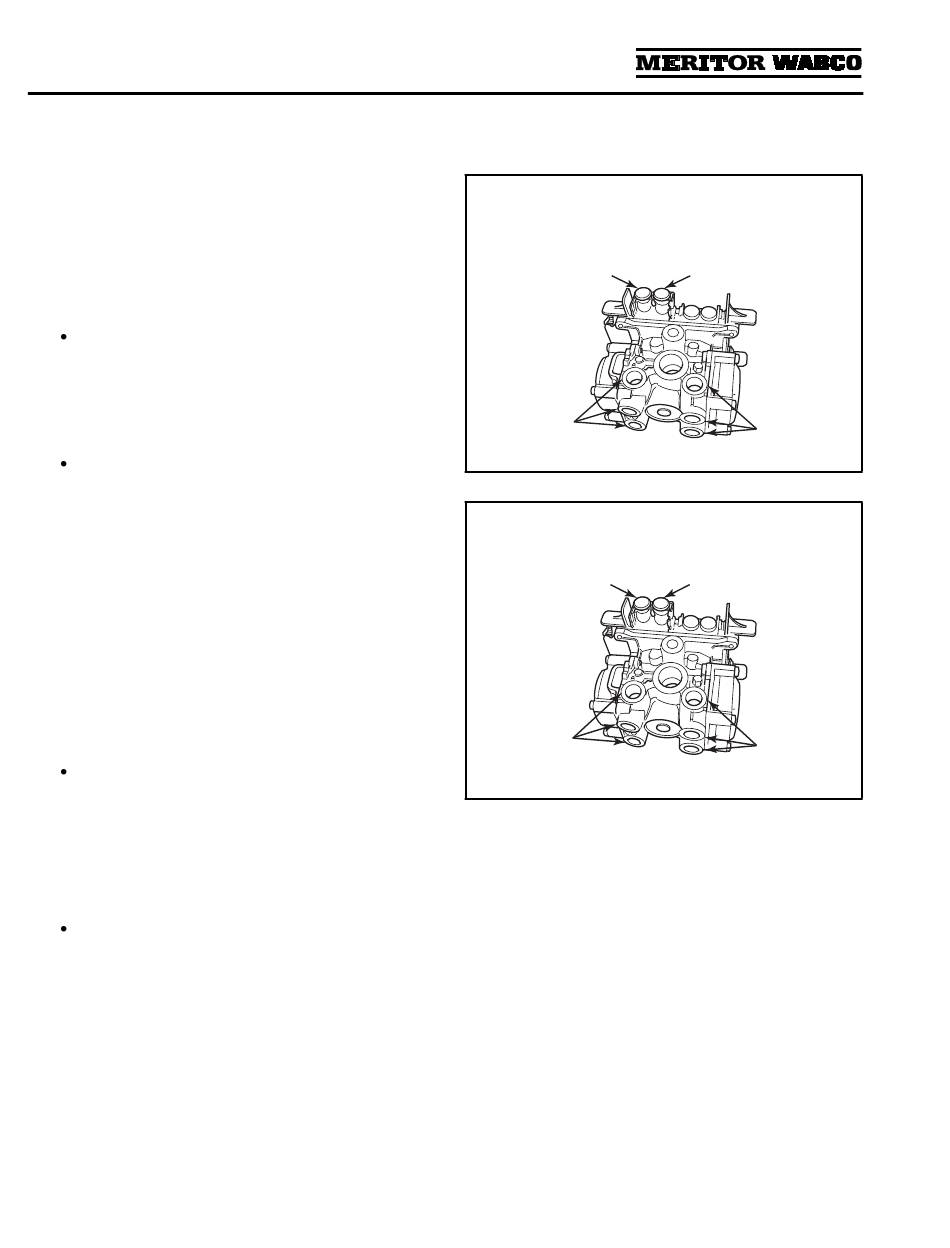

Figure 7.8
MODULATEUR AVEC CAPTEURS ORIENTÉS
VERS L'AVANT DE LA SEMI-REMORQUE
CÔTÉ TROTTOIR YE2
YE2
ACHEMINEMENT
CÔTÉ TROTTOIR
Figure 7.9
MODULATEUR AVEC CAPTEURS ORIENTÉS
VERS L'ARRIÈRE DE LA SEMI-REMORQUE
CÔTÉ ROUTE YE2
YE2
ACHEMINEMENT
CÔTÉ ROUTE
CÔTÉ ROUTE YE1
COLMATEZ TOUS
LES ORIFICES
INUTILISÉS
YE1
ACHEMINEMENT
CÔTÉ ROUTE
CÔTÉ TROTTOIR YE1
COLMATEZ TOUS
LES ORIFICES
INUTILISÉS
YE1
ACHEMINEMENT
CÔTÉ TROTTOIR
Publié 05-01
