Chapitre 4
Configuration du systèmes

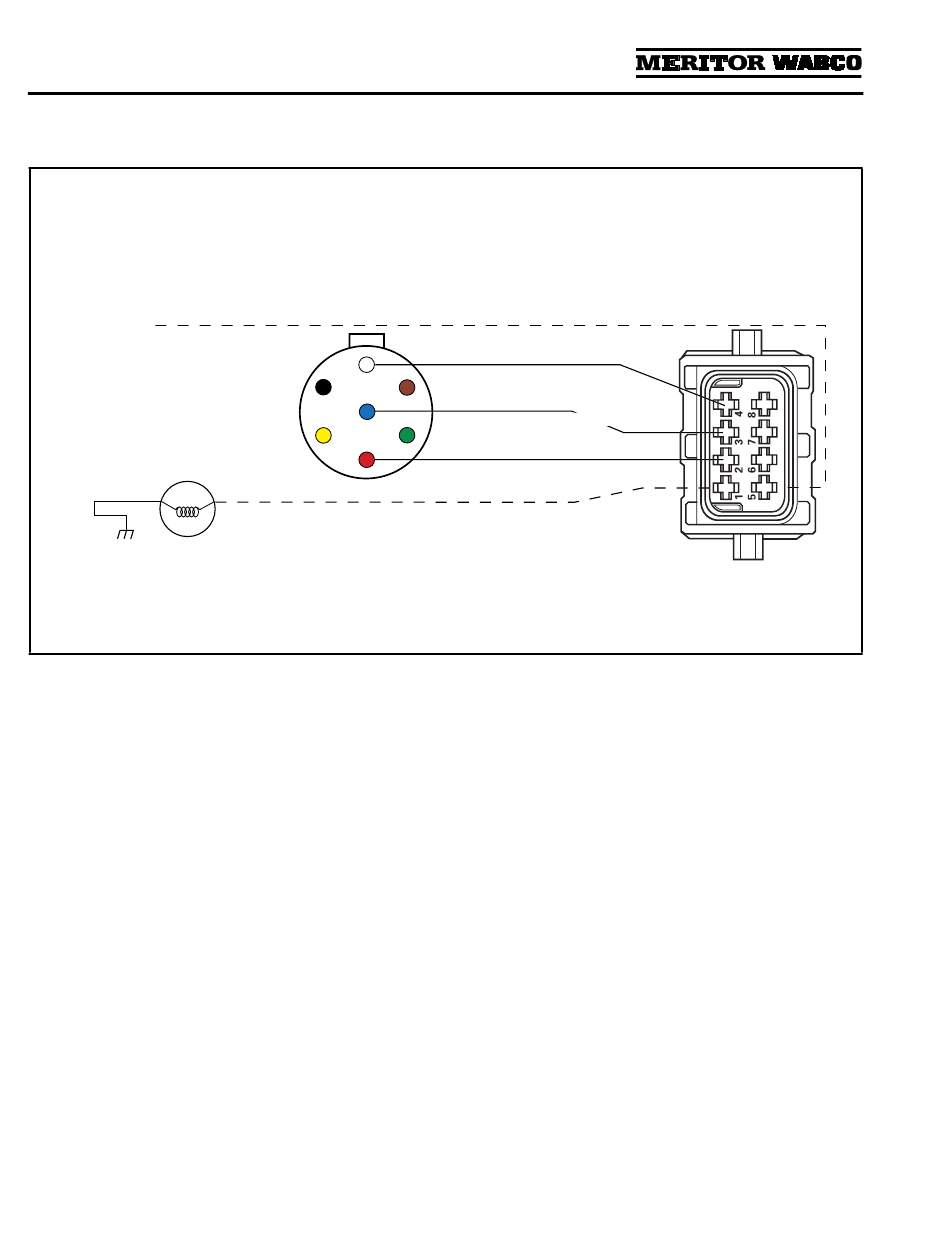

Schéma de câblage du câble d'alimentation
Figure 4.11
SCHÉMA À
4 OU 5 FILS
MASSE
Boîte de jonction non illustrée.
MM-0180FC
Page 24
SCHÉMA DE CÂBLAGE DU DISPOSITIF PLC
BLANC
NOIR
BRUN
BLEU
ROUGE
JAUNE
VERT
7 VOIES
TÉMOIN ABS DE
SEMI-REMORQUE
ENTRÉE/SORTIE GÉNÉRIQUE (CAPACITÉ ÉTENDUE)
BLANC ET JAUNE
BLANC
(MASSE)
BLEU
(ALIMENTATION EN CONTINU)
ROUGE
(FEU D'ARRÊT)
VERT ET BLANC
CONNECTEUR D'ALIMENTATION
DU MODULE DE COMMANDE
ÉLECTRONIQUE
Publié 05-01
