Remplacement de composants
Chapitre 6
MISE EN GARDE
Afin de prévenir les blessures aux yeux, toujours porter
des lunettes de protection pour effectuer des travaux
d'entretien ou des réparations sur un véhicule.
Stationner le véhicule sur une surface de niveau.
Bloquer les roues pour empêcher le véhicule de se
déplacer. Soutenir le véhicule au moyen de chandelles.
Ne pas travailler sous un véhicule n'étant soutenu que
par des crics. Les crics peuvent glisser et entraîner la
chute du véhicule, risquant ainsi de provoquer de
graves blessures.
Le système ABS est un système électrique. Ainsi,
lorsque vous effectuez des travaux sur le système ABS,
il est important d'user des mêmes précautions que pour
un système électrique afin d'éviter de graves blessures.
Comme c'est le cas de tout système électrique, les
chocs électriques et les étincelles peuvent provoquer un
incendie. Le câble de masse de la batterie doit toujours
être débranché pour effectuer des travaux sur un
système électrique.
NOTA : Débranchez l'alimentation du module de
commande électronique/modulateur avant de déposer
tout composant. Le fait de ne pas débrancher
l'alimentation risque de provoquer la mise en mémoire
de défaillances dans le module de commande
électronique.
AVERTISSEMENT
Observer les procédures ci-dessous afin d'éviter
d'endommager le système électrique et les composants
du système de freinage antiblocage (ABS).
Lorsque des opérations de soudage doivent être
effectuées sur un véhicule équipé de l'ABS, débrancher
le connecteur d'alimentation du module de commande
électronique.
Capteur de vitesse de roue
Dépose du capteur
1.
Observez les recommandations du fabricant
concernant le désassemblage du plongeur de
réglage de frein, puis déposez le pneu, la roue et le
tambour.
2.
Tenez le capteur entre vos mains et non le câble,
puis tournez-le vers vous pour retirer le capteur du
bloc de montage.
3.
Retirez l'attache à ressort du bloc de montage.
4.
Enlevez toutes les fixations qui maintiennent le
câble de capteur à d'autres composants.
5.
Débranchez le câble de capteur du prolongateur de
câble.
Publié 05-01
Remplacement de composants
Installation du capteur
L'emplacement du capteur varie en fonction du type de
suspension. Généralement, les capteurs sont installés
sur l'essieu avant dans le cas d'une suspension à
ressort et sur l'essieu arrière s'il s'agit d'une suspension
pneumatique.
1.
Appliquez une graisse minérale à base d'huile
contenant du molydisulfide sur l'attache à ressort
du capteur et sur le corps du capteur. La graisse doit
être anti-corrosive et elle doit avoir un pouvoir
adhésif résistant à des températures de -40 °F à
300 °F (-40 °C à 150 °C).
2.
Poussez l'attache à ressort dans le support de
capteur à partir de la paroi intérieure jusqu'à ce que
les pattes de l'attache à ressort reposent contre le
support de capteur. Poussez le capteur dans
l'attache à ressort le plus loin possible. Figure 6.1.

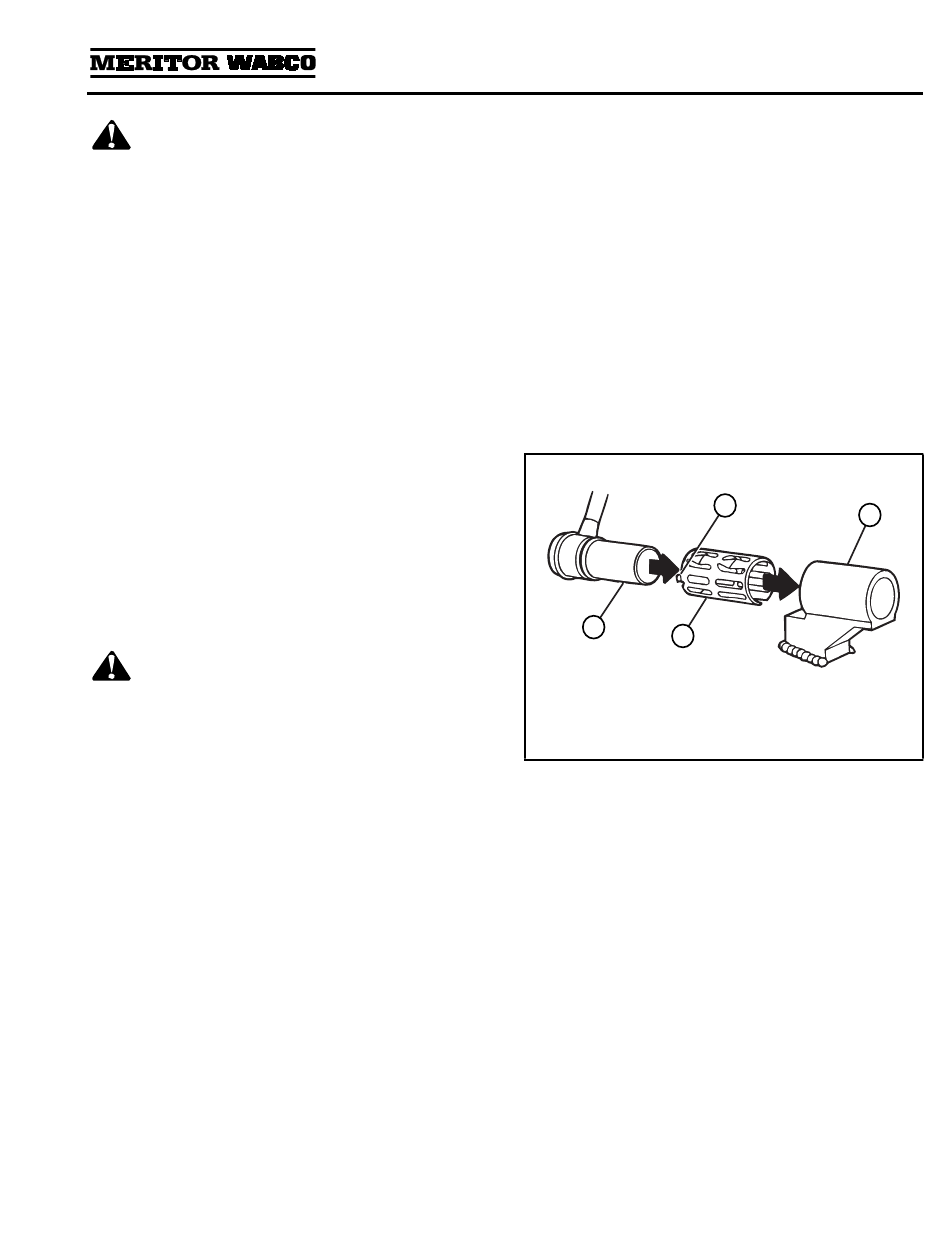

Figure 6.1
4
2
1.
Support de capteur
2.
Attache à ressort
3.
Patte de l'attache à ressort
4.
Capteur
3.
Acheminez le câble de capteur vers le récepteur de
freinage, en le passant au-dessus du porte-
segments, puis derrière l'essieu. Fixez le câble à
l'essieu entre le porte-segments et les supports de
suspension. Continuez d'acheminer le câble de
capteur derrière les sièges de ressort. Fixez le câble
à l'essieu à un pouce (25,4 mm) du bouchon moulé
du capteur. Figure 6.2.
Chapitre 6
3
1
MM-0180FC
Page 33
